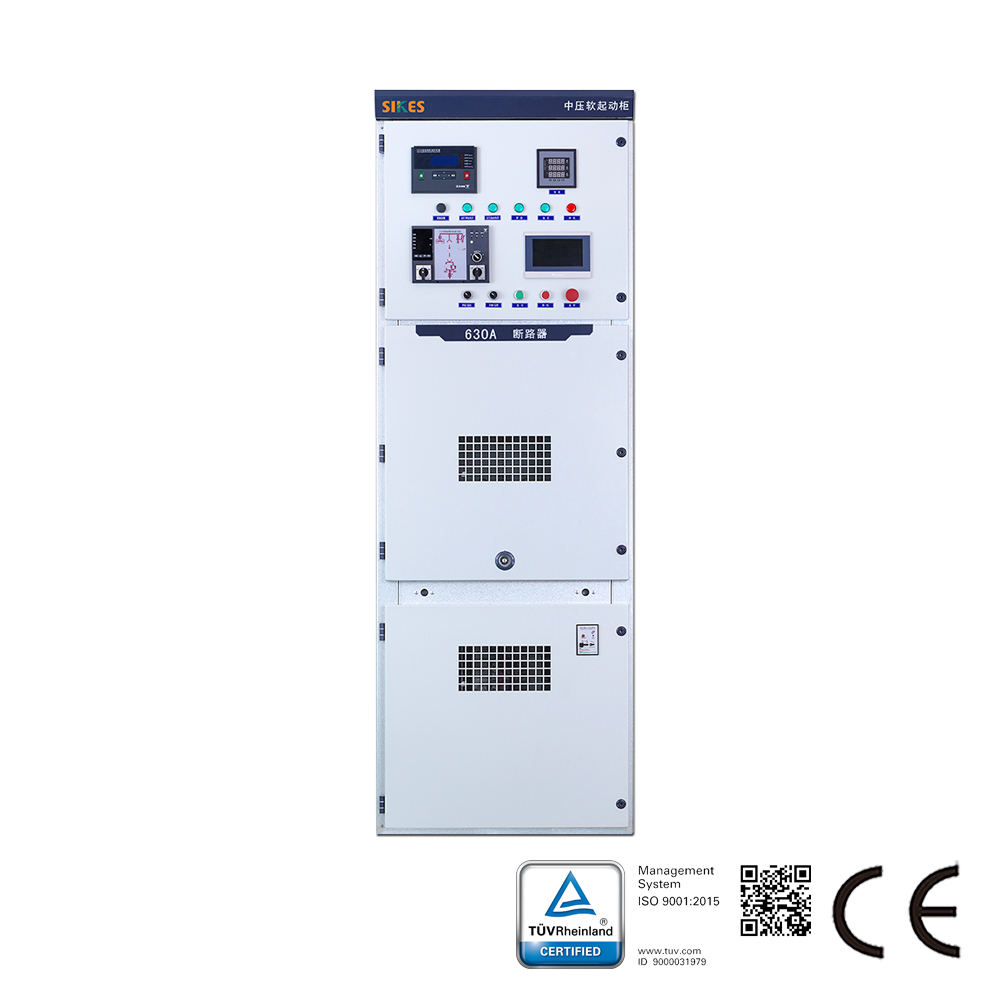

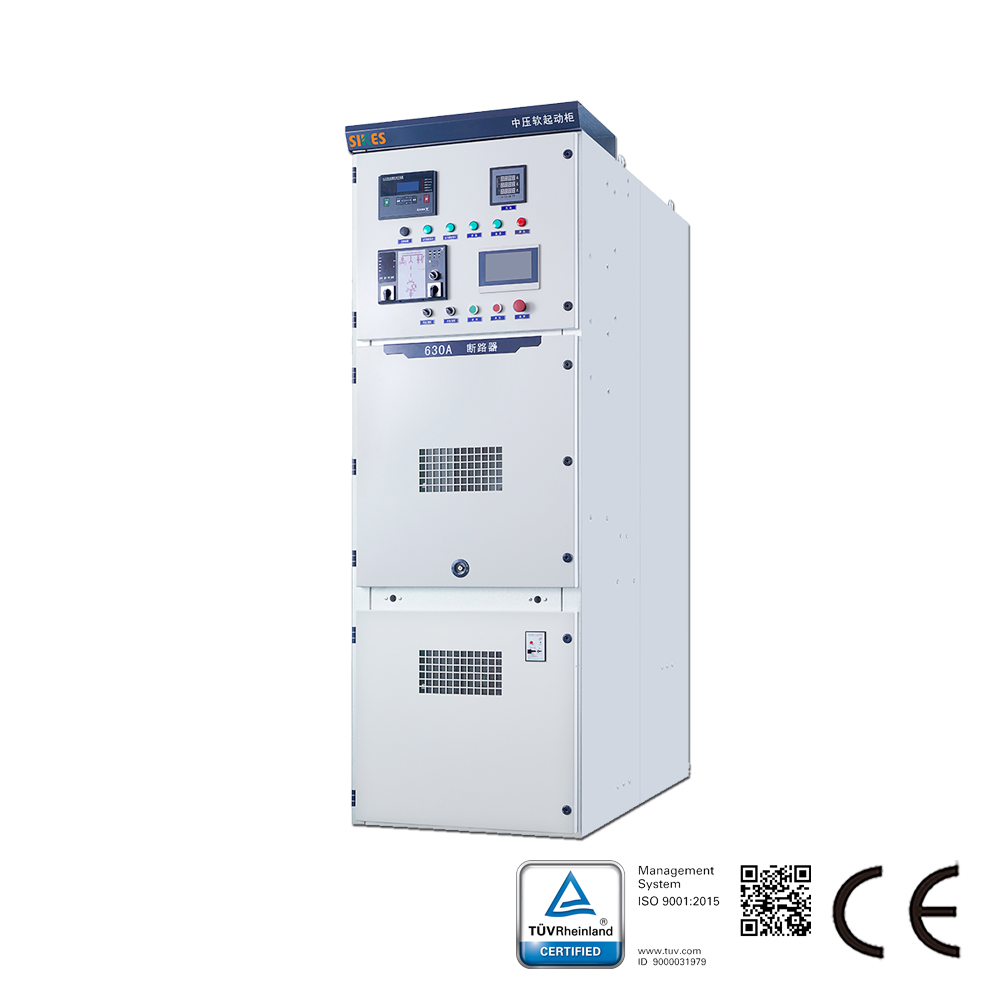

O Gabinete Integrado de Arrancador Suave da série HVT possui um design integrado três em um que combina o equipamento de comutação, a unidade de arrancador suave e o gabinete de bypass em uma única unidade, resultando em uma pegada compacta e instalação fácil.
A configuração padrão inclui um disjuntor a vácuo do lado da rede e um contator de vácuo de bypass, eliminando a necessidade de gabinetes de bypass e equipamentos de comutação separados, reduzindo assim custos e complexidade de projeto.
Com um design compacto, seu volume é apenas 50%–60% do de outros tipos de arrancadores suaves na mesma potência nominal, economizando espaço valioso. O gabinete é construído com chapas de aço revestidas de alumínio-zinco, usinadas em CNC, totalmente fechadas em metal e montadas com uma estrutura modular. Possui um processo avançado de múltiplas dobras, com parafusos e porcas de travamento para conexões, oferecendo alta precisão, resistência à corrosão, peso leve, alta resistência e excelente intercambiabilidade de peças.
Pode ser equipado com disjuntores a vácuo da série nacional ZN63A-12 (VSI) ou da série importada VD4, proporcionando ampla aplicabilidade, alta confiabilidade e anos de operação sem manutenção.
Um sistema de intertravamento altamente confiável está em total conformidade com os requisitos de “cinco prevenções”. Cada compartimento de alta tensão inclui um canal de alívio de pressão para garantir a segurança do pessoal.
O Gabinete Integrado de Arrancador Suave da série HVT é um novo tipo de dispositivo de partida suave desenvolvido pela Sikes Electric. Este dispositivo é um equipamento inteligente de alto desempenho, multifuncional e altamente seguro, projetado e desenvolvido utilizando teorias de controle avançadas. É utilizado principalmente para o controle e proteção de motores de alta tensão durante a partida, operação e parada. O Gabinete Integrado de Arrancador Suave da série HVT é construído em torno de um processador de sinal digital de alta velocidade, incorporando métodos de controle modernos avançados e várias medidas de proteção dinâmicas e estáticas para alcançar alto desempenho. O dispositivo pode limitar dinâmica, em tempo real e efetivamente a corrente de partida do motor dentro de um valor pré-definido, evitando quedas de tensão na rede elétrica causadas por corrente de partida excessiva. Garante partida suave, reduz a capacidade necessária dos equipamentos de transformação e distribuição de energia e economiza custos de investimento do projeto. O dispositivo fornece funções de proteção de motor abrangentes, confiáveis e precisas, incluindo sobrecorrente, sobrecarga, desequilíbrio de corrente, falta de fase e falhas de tiristor.
O Gabinete Integrado de Arrancador Suave da série HVT reduz a queda de tensão na rede elétrica causada pela partida direta dos motores. O uso deste produto não afeta a operação normal de outros equipamentos conectados à mesma rede. Reduz a corrente de pico do motor, que, caso contrário, causaria elevação excessiva da temperatura local e encurtaria a vida útil do motor. A corrente de pico também pode gerar interferência eletromagnética, perturbando a operação normal dos instrumentos elétricos. Além disso, o Gabinete Integrado de Arrancador Suave da série HVT minimiza o choque mecânico associado à partida direta – choque que acelera o desgaste da maquinaria acionada. Também reduz a interferência eletromagnética, melhorando assim a eficiência operacional geral.

1. Estrutura modular com design baseado em componentes para fácil manutenção.
2. Utiliza um processador de sinal digital (DSP) de 32 bits e um Controlador Lógico Programável (CLP) de alto desempenho para controle do dispositivo em tempo real, altamente eficiente, confiável e estável.
3. Oferece múltiplos modos de partida, incluindo rampa de tensão, partida por impulso (kick-start) + rampa de tensão, limitação de corrente, rampa de tensão + limitação de corrente e funcionamento em passo (inching), com intervalos de tempo de partida configuráveis.
4. Opções de parada livre e parada suave: A parada suave é adequada para aplicações especiais, como a eliminação de efeitos de golpe de aríete.
5. Capacidade anti-interferência: Isolamento elétrico completo entre as seções de alta tensão e controle garante operação segura, confiável e alta imunidade a ruídos.
6. Funções de medição: Medição individual das correntes trifásicas, medição de tensão e corrente de sequência zero.
7. Proteção de tensão: Inclui proteção contra sobretensão por raio, proteção contra sobretensão de manobra, vários métodos de equalização de tensão estática e dinâmica e múltiplas tecnologias de proteção por absorção de sobretensão.
8. Funções de proteção: Proteção abrangente incluindo falta de fase, sobrecorrente, sobretensão, subtensão, sobrecarga, subcarga, sobretemperatura, desequilíbrio de corrente, detecção de falha de tiristor e proteção de sequência zero.
9. Recursos de exibição: Interface Homem-Máquina (IHM) com tela sensível ao toque de grande formato para operação intuitiva e amigável ao usuário.
10. Funções de comunicação: Comunicação RS485 com protocolo MODBUS RTU. Suporta controle centralizado via computador host.

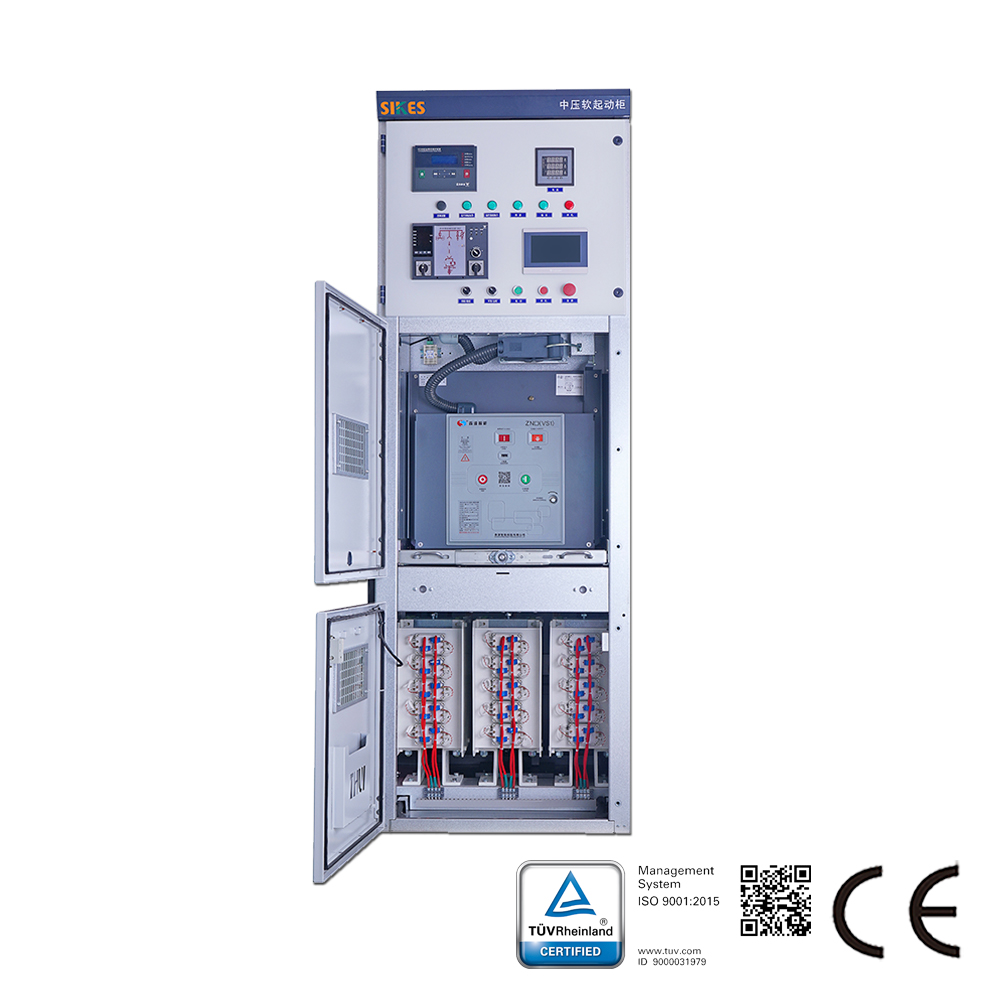

11. Todas as operações de controle são realizadas com a porta do painel fechada. As seções de alta e baixa tensão são separadas, com o painel consistindo em três compartimentos: compartimento de baixa tensão, compartimento de alta tensão e compartimento da unidade de válvulas. Possui um sistema de intertravamento com cinco prevenções.

1. Fabrico de Cimento: Ventiladores de indução de forno, sopradores de pressão, coletores de pó de arrefecedor, moinhos de matérias-primas, ventiladores de alimentação de forno, ventiladores de exaustão de arrefecedor, ventiladores de separador, coletores de pó principais, etc.
2. Petróleo e Gás: Bombas de água de circulação, bombas principais de oleoduto, bombas submersíveis elétricas, bombas de injeção de água, bombas de alimentação de caldeira, bombas de salmoura, ventiladores de indução, bombas de dessincrustação, compressores, etc.
3. Metalurgia: Ventiladores de ventilação, bombas de polpa, ventiladores de exaustão de pó, ventiladores de indução, bombas de dessincrustação, etc.
4. Geração de Energia Elétrica: Bombas de condensado, coletores de pó, ventiladores de tiragem forçada, ventiladores de indução, bombas de esgoto, bombas de alimentação de caldeira, etc.
5. Abastecimento de Água Municipal: Bombas de água; Tratamento de Águas Residuais: Bombas de esgoto, bombas de purificação, bombas de água limpa, etc.
6. Mineração: Bombas de drenagem de mina, bombas de médio, ventiladores de exaustão, moinhos de bolas, britadores, transportadores, etc.
7. Farmacêutica: Bombas de limpeza, compressores de refrigeração, etc.
8. Fabrico de Papel: Refinadores, etc.
