Transformador para campo de galvanoplastia

Em aplicações de fontes de alimentação para eletrodeposição de alta potência, a tecnologia de retificação multipulso combinada com um autotransformador de deslocamento de fase é considerada uma solução altamente eficiente e confiável para mitigação de harmônicos.
Visão Geral da Solução Fontes de Harmônicos Riscos de Harmônicos Soluções de Mitigação Princípio Técnico Vantagens Técnicas Campos de Aplicação Conclusão

Visão geral dos problemas harmônicos em fontes de alimentação para galvanoplastia

As fontes de alimentação para galvanoplastia são equipamentos elétricos cruciais na indústria de acabamento de superfícies. Devido à sua alta potência operacional e longas horas de funcionamento, seu impacto na rede elétrica é significativo.

As fontes de alimentação tradicionais para galvanoplastia frequentemente geram uma grande quantidade de correntes harmônicas durante o processo de conversão CA-CC, afetando severamente o sistema de fornecimento de energia e os equipamentos relacionados.

Com a melhoria contínua da automação industrial, as linhas de produção de galvanoplastia impuseram maiores exigências à qualidade da energia.
Portanto, como controlar e mitigar eficazmente as harmônicas geradas pelas fontes de alimentação para galvanoplastia tornou-se uma questão importante na gestão da qualidade da energia empresarial.

Consulta de Produto ou Solução
Principais Fontes de Harmônicos em Fontes de Alimentação de Galvanoplastia
Os harmônicos em fontes de galvanoplastia originam-se principalmente do estágio de retificação, incluindo retificadores controlados por fase a tiristor.
  • Harmônicos gerados pela retificação controlada por fase com tiristores
    As fontes de alimentação tradicionais para galvanoplastia empregam comumente a tecnologia de retificação controlada por fase com tiristores. Esta tecnologia controla a tensão de saída ajustando o ângulo de disparo do tiristor, mas durante a operação, ela extrai da rede elétrica uma corrente de pulso não senoidal, resultando em um grande número de harmônicas de baixa ordem, tais como: 5ª harmônica, 7ª harmônica, 11ª harmônica, 13ª harmônica. Essas harmônicas causam uma distorção severa da forma de onda da corrente da rede, afetando assim a operação estável de todo o sistema de distribuição de energia.
  • Harmônicos causados pela estrutura da fonte de alimentação chaveada
    Nos últimos anos, para melhorar a eficiência e reduzir o tamanho do equipamento, muitas fontes de alimentação para galvanoplastia adotaram uma estrutura de fonte de alimentação chaveada (retificador + inversor IGBT). No entanto, esses sistemas normalmente usam circuitos de filtragem de capacitor na parte frontal, resultando em uma característica de pulso significativa na corrente de entrada, que também gera alto conteúdo harmônico.
Impacto dos Harmônicos nos Sistemas de Energia
Os harmônicos gerados pelas fontes de galvanoplastia não apenas afetam a qualidade da rede elétrica, mas também podem introduzir riscos à produção industrial.
  • 1

    Superaquecimento do equipamento e redução da vida útil

    As correntes harmônicas geram perdas adicionais em equipamentos como transformadores, cabos e motores, levando ao aumento da temperatura do equipamento, envelhecimento acelerado do isolamento e até danos ao equipamento.
  • 2

    Interferência do sistema elétrico

    As harmônicas geram interferência eletromagnética de alta frequência, afetando sistemas de comunicação, sistemas de controle automatizado e equipamentos eletrônicos de precisão dentro da oficina. Em casos graves, isso pode causar mau funcionamento ou falhas no sistema.
  • 3

    Fator de potência reduzido

    As harmônicas reduzem o fator de potência geral do sistema. Quando o fator de potência cai abaixo do padrão da concessionária de energia, a empresa pode precisar pagar multas adicionais na conta de eletricidade.
  • 4

    Desperdício de energia e riscos de segurança

    As correntes harmônicas são essencialmente potência ineficaz, aumentando o consumo de energia do sistema e potencialmente causando vibração do transformador, aumento de ruído e, em casos extremos, superaquecimento e riscos de incêndio.
Soluções de Mitigação de Harmônicos para Fontes de Galvanoplastia
Atualmente, os métodos comuns de mitigação de harmônicos em aplicações industriais incluem as seguintes abordagens:
  • Filtros passivos
    Os filtros passivos consistem em componentes como indutores e capacitores. Eles absorvem harmônicos fornecendo um caminho de baixa impedância para harmônicos específicos.

    Vantagens

    • Estrutura simples
    • Baixo custo
    • Alta confiabilidade

    Desvantagens

    • Tamanho maior
    • Eficaz apenas para harmônicos de ordem fixa
    • Pode ressoar com a impedância do sistema
  • Filtros Ativos de Potência (FAP)
    Os filtros ativos de potência utilizam a tecnologia de eletrônica de potência para detectar harmônicos em tempo real e gerar correntes de compensação de igual magnitude, mas direção oposta, para cancelar os harmônicos.

    Vantagens

    • Forte capacidade de compensação dinâmica
    • O efeito de filtragem pode atingir mais de 90%

    Desvantagens

    • Custo mais elevado
    • Capacidade limitada pelos dispositivos de potência
    • Mais adequado para aplicações de pequena e média potência
  • Tecnologia de retificação multi-pulso
    A tecnologia de retificação multipulso converte a alimentação trifásica em múltiplos conjuntos de tensões com diferentes ângulos de fase através de um autotransformador de deslocamento de fase, que são então fornecidos respectivamente a várias pontes retificadoras. As correntes harmônicas geradas por diferentes pontes retificadoras se cancelam mutuamente dentro do transformador, reduzindo significativamente as correntes harmônicas injetadas na rede elétrica.

    Vantagens

    • Suprime harmônicos na fonte de retificação, fornecendo desempenho de mitigação estável
    • Não depende de equipamentos eletrônicos de potência complexos, garantindo alta confiabilidade do sistema
    • Melhora o fator de potência do sistema e reduz o risco de multas por eletricidade
    • Adequado para sistemas de energia industrial de alta potência com operação contínua

    Desvantagens

    • Investimento inicial em equipamentos mais alto
    • Tamanho e peso maiores do equipamento, exigindo espaço de instalação suficiente

Princípio dos autotransformadores de defasagem e retificação de múltiplos pulsos

Estrutura de Retificação Multipulso

Estruturas comuns em sistemas de retificação multipulso incluem:

  • Retificação de 12 pulsos
  • Retificação de 18 pulsos
  • Retificação de 24 pulsos

Tomando como exemplo um sistema de retificação de 24 pulsos, o autotransformador de deslocamento de fase gera múltiplos conjuntos de tensões trifásicas com diferenças de fase específicas (tipicamente **diferença de fase de 15°**).
Essas tensões são respectivamente fornecidas a múltiplas pontes retificadoras para retificação.

Princípio de Cancelamento Harmônico

As correntes harmônicas geradas por diferentes pontes retificadoras, devido às suas diferentes fases, cancelam-se mutuamente quando sobrepostas no lado primário do transformador usando força magnetomotriz. Por exemplo:

  • 5º harmônico
  • 7º harmônico
  • 11º harmônico
  • 13º harmônico

Esses harmônicos inferiores são significativamente enfraquecidos dentro do sistema, e o que finalmente entra na rede elétrica são principalmente harmônicos superiores com amplitudes menores (como o 23º e 25º harmônicos), reduzindo assim grandemente a taxa de distorção harmônica total do sistema.

.anchors2 h4
Vantagens Técnicas dos Autotransformadores de Deslocamento de Fase
Comparado com as soluções de filtragem tradicionais, este método suprime harmônicos na fonte e é amplamente utilizado em grandes sistemas industriais.
  • Excelente capacidade de supressão de harmônicos
    Empregando a tecnologia de retificação multipulso, a distorção harmônica total da corrente (THDi) da corrente de entrada do sistema pode ser tipicamente controlada entre 5% e 8%, atendendo aos requisitos das normas de qualidade de energia.
  • Alta taxa de utilização da capacidade do equipamento
    Os autotransformadores transferem potência através de uma combinação de acoplamento eletromagnético e condução direta. Em comparação com os transformadores de isolamento tradicionais, seus requisitos de capacidade podem ser reduzidos em aproximadamente **80% ou mais**, reduzindo assim o tamanho do equipamento e melhorando a eficiência do sistema.
  • Alta confiabilidade estrutural
    Esta solução consiste principalmente em núcleo de ferro, enrolamentos e estrutura de isolamento, sem componentes eletrônicos de potência complexos. Portanto, possui as seguintes vantagens: alta capacidade de sobrecarga, operação estável, manutenção simples. É ideal para o ambiente de operação contínua de alta potência das oficinas de galvanoplastia.
  • Melhorar o fator de potência do sistema
    Devido à redução do conteúdo harmônico, o fator de potência geral do sistema é significativamente melhorado, o que ajuda a evitar penalidades por fator de potência e reduzir os custos de eletricidade da empresa.
Campos de Aplicação Típicos de Autotransformadores de Deslocamento de Fase
Os sistemas de alimentação baseados em tecnologia multipulso foram amplamente adotados em muitos setores industriais.

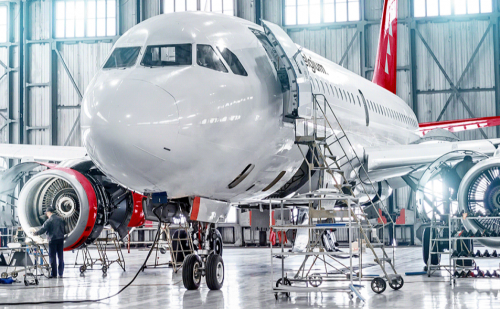

  • Indústria aeroespacial e de defesa
    Tratamento de superfície dos componentes-chave

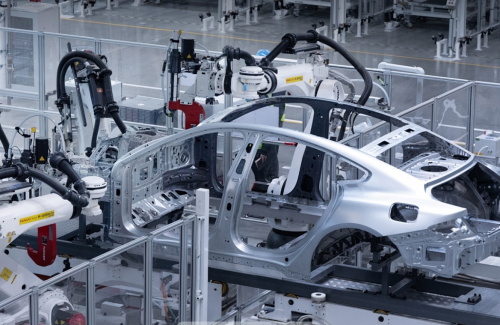

  • Indústria de fabricação automotiva
    Galvanoplastia de sistemas ABS, amortecedores, rodas de alumínio, etc.

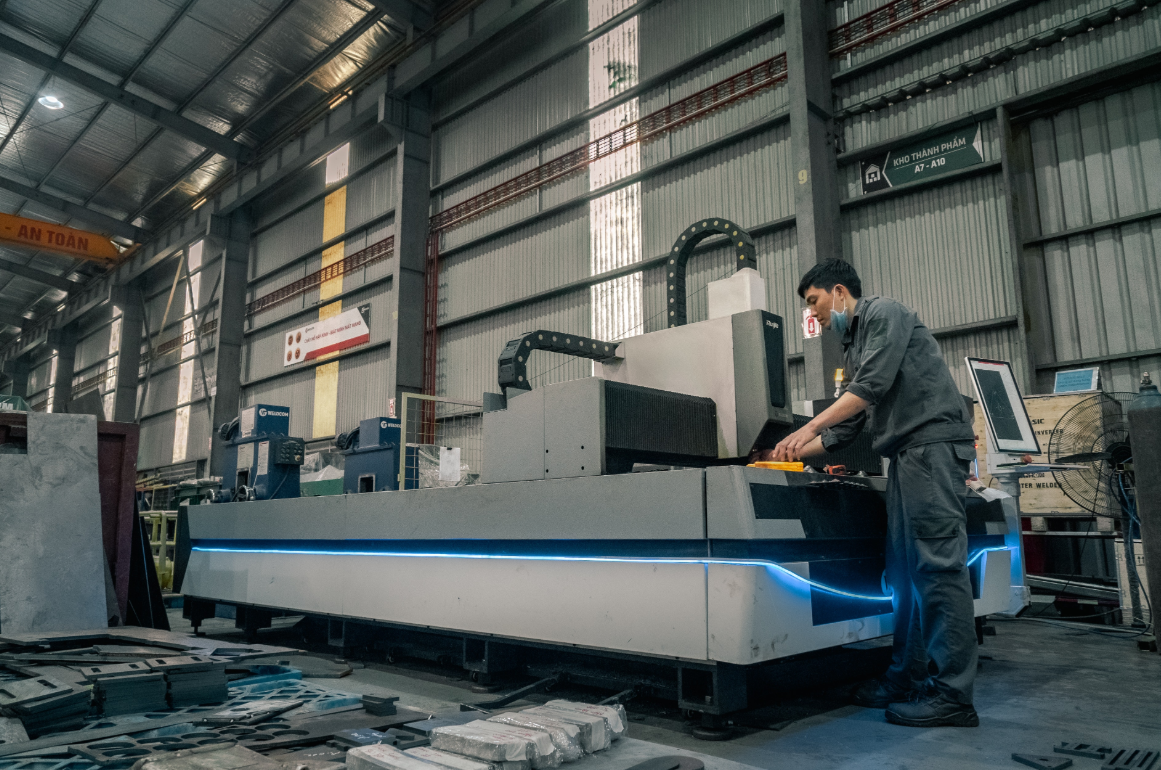

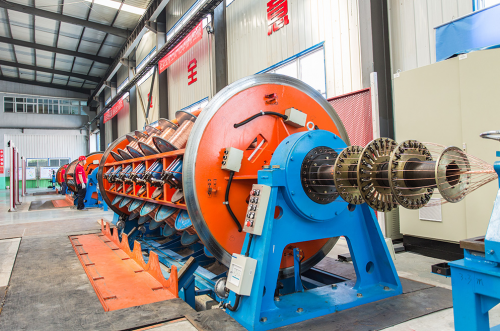

  • Indústria de máquinas e equipamentos
    Reforço superficial de máquinas de construção e equipamentos de mineração

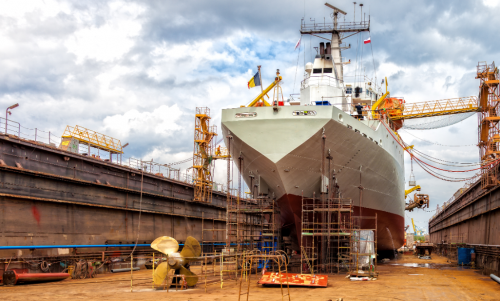

  • Indústria siderúrgica e de construção naval
    Linhas de produção contínua de eletrodeposição e fabricação de componentes grandes

Conclusão

As harmônicas geradas por fontes de alimentação para galvanoplastia originam-se principalmente do estágio de retificação e são um fator significativo que afeta a qualidade da energia industrial.

Ao empregar a **tecnologia de retificação multipulso e um autotransformador de defasagem**, a supressão ativa de harmônicas pode ser alcançada no lado da fonte de alimentação. As harmônicas geradas por diferentes pontes retificadoras se cancelam mutuamente dentro do sistema, reduzindo significativamente a corrente harmônica que entra na rede elétrica.

Esta solução oferece as seguintes vantagens:

  • 1. Mitigação de harmônicas de alta eficiência
  • 2. Alta confiabilidade
  • 3. Alto fator de potência
  • 4. Aplicável a cenários industriais de alta potência

Portanto, em aplicações de fontes de alimentação CC de alta potência, como galvanoplastia, eletrólise e metalurgia, a **solução de retificação multipulso com autotransformador de defasagem** tornou-se um importante caminho tecnológico para melhorar a qualidade da energia e alcançar a produção verde.
