Visão geral da compatibilidade eletromagnética (EMC)

A compatibilidade eletromagnética (EMC) refere-se à capacidade de equipamentos ou sistemas eletrônicos de funcionarem corretamente em seu ambiente eletromagnético sem causar perturbações eletromagnéticas intoleráveis a qualquer coisa nesse ambiente.

A EMC é dividida em interferência eletromagnética (EMI) e suscetibilidade eletromagnética (EMS).

Com o rápido desenvolvimento da tecnologia eletrônica, o aumento da integração de dispositivos e a expansão das frequências de operação para faixas mais altas, o ambiente eletromagnético tornou-se cada vez mais complexo.

Os problemas de EMC surgiram como um gargalo crítico que restringe a pesquisa, o desenvolvimento, a produção e a aplicação de equipamentos eletrônicos. Esses problemas podem não apenas levar à degradação do desempenho e anomalias funcionais, mas podem até causar incidentes de segurança.

Consulta de Produto ou Solução

Questões de EMC (Compatibilidade Eletromagnética) que Precisam ser Resolvidas

Problemas de EMC existem em inúmeros campos, incluindo veículos elétricos, equipamentos médicos, automação industrial e HVAC.

1

Problemas de interferência conduzida em fontes de alimentação chaveadas de alta frequência

Fontes de alimentação chaveadas de alta frequência são amplamente utilizadas em equipamentos de carregamento de veículos de nova energia, inversores de armazenamento de energia e fontes de alimentação industriais. Durante a comutação, ruídos significativos de modo diferencial e modo comum são gerados e se propagam para a rede elétrica através das linhas de energia, levando facilmente a emissões conduzidas excessivas e interferindo na operação de outros equipamentos.
2

Imunidade insuficiente do equipamento em ambientes eletromagnéticos complexos

Na automação industrial, equipamentos médicos e sistemas de comunicação, os equipamentos frequentemente coexistem com fontes de interferência fortes, como conversores de frequência e acionamentos de motores. O ruído eletromagnético pode entrar no sistema através de linhas de energia ou acoplamento espacial, afetando a operação estável dos módulos de controle e sinal.
3

Problemas de acoplamento eletromagnético em sistemas eletrônicos de alta densidade

A miniaturização e a alta integração dos equipamentos resultam em linhas internas de energia e sinal mais densas, gerando facilmente diafonia e acoplamento eletromagnético, levando ao aumento do ruído do sistema, diminuição da qualidade do sinal e afetando a estabilidade do equipamento.
4

Requisitos de certificação e regulamentações EMC cada vez mais rigorosos

Os equipamentos eletrônicos devem atender a rigorosos padrões de EMC, como testes de emissão conduzida e imunidade. Se os problemas de EMC não forem totalmente considerados durante a fase de projeto, várias retificações são frequentemente necessárias, aumentando os custos de P&D e atrasando o time-to-market do produto.

Estratégias Gerais de Resolução de Problemas de EMC

Atualmente, os métodos comuns de mitigação de EMC no campo industrial incluem as seguintes categorias:

Controle de fontes de interferência

Otimizando a seleção de componentes e o design subjacente do circuito, reduza mudanças drásticas na energia eletromagnética na fonte, alcançando “prevenção antes que os problemas ocorram”.

Otimização de componentes

Uso de componentes de baixo ruído e circuitos de desacoplamento para reduzir flutuações de corrente transitória.

Modelagem de forma de onda

Ajustar o resistor de acionamento do interruptor ou adicionar buffers RC retarda dv/dt para suprimir oscilações de alta frequência.

Dispersão de energia

Aplicação de tecnologia de espectro espalhado para modular o clock, dispersando uniformemente a energia de pico em pontos de frequência específicos.
Bloqueio do caminho de propagação

Instalação de barreiras físicas ou elétricas ao longo do caminho de transmissão de energia eletromagnética, interrompendo os caminhos de acoplamento por radiação e condução através de técnicas de blindagem e aterramento.

Blindagem física

Uso de materiais altamente condutivos ou altamente permeáveis para encapsular os chassis e cabos, eliminando interferências de acoplamento espacial.

Construção de aterramento

Distinção entre aterramento de ponto único para baixa frequência e aterramento de múltiplos pontos para alta frequência, garantindo a continuidade do plano de terra para reduzir a impedância de terra.

Correspondência de impedância

O aterramento e a otimização dos caminhos de retorno para sinais de alta velocidade reduzem significativamente os efeitos de antena de loop.
Proteção de equipamentos sensíveis

Ao construir barreiras seletivas em frequência nas portas de energia e sinal, a imunidade do equipamento é aprimorada, garantindo operação estável em ambientes eletromagnéticos complexos.

Purificação da Fonte de Alimentação

Instalação de filtros na entrada de alimentação de módulos sensíveis para prevenir efetivamente o ruído conduzido da fonte de alimentação.

Proteção de Sinal

Adoção de filtragem diferenciada para sinais de diferentes velocidades: usar filtragem RC passa-baixa para sinais de baixa velocidade e bobinas de modo comum para sinais de alta velocidade.

Isolamento Espacial

Implementação de blindagem local e isolamento físico para circuitos ou módulos sensíveis para bloquear interferência de acoplamento de campo próximo.

O que é um filtro EMC?

Um filtro EMC é um componente eletrônico chave usado para suprimir interferências eletromagnéticas em equipamentos eletrônicos.

Ele consiste principalmente de componentes passivos como indutores, capacitores e resistores, utilizando as características de resposta desses componentes a sinais de diferentes frequências para realizar uma filtragem seletiva em frequência.

Sua função central é construir uma barreira seletiva em frequência ao longo do caminho de propagação da interferência, suprimindo efetivamente as interferências eletromagnéticas conduzidas (EMI), garantindo assim que o equipamento não interfira com outros nem seja interferido por outros.

Em ambientes eletromagnéticos complexos e de alta frequência, como nos setores de novas energias, eletrônica automotiva e automação industrial, os filtros EMC tornaram-se um componente crítico para que os produtos passem por certificações de padrões internacionais como CISPR e IEC.

Principais Funções dos Filtros EMC

Os filtros EMC, ao suprimir bidirecionalmente as interferências conduzidas, garantem a operação estável e a conformidade regulatória.

Supressão de emissões externas de fontes de interferência

Conectado em série na entrada da linha de alimentação ou sinal, o filtro suprime eficazmente o ruído de alta frequência gerado por fontes de alimentação chaveadas internas, acionamentos de motores, circuitos digitais, etc., impedindo sua condução para a rede elétrica através da linha de alimentação e afetando outros equipamentos. Especialmente com o uso generalizado de fontes de alimentação chaveadas, é quase impossível atender aos limites de emissão conduzida do CISPR 32 ou CISPR 11 sem filtros.
Proteção de circuitos sensíveis contra interferências externas

Perturbações externas da rede, como sobretensões, harmônicos e ruído de radiofrequência, podem entrar nos equipamentos através das linhas de energia. Os filtros EMC, com suas características de passa-baixa, bloqueiam interferências de alta frequência, garantindo a operação estável dos circuitos de controle a jusante, sensores, ADCs e outros módulos sensíveis.
Alcançar uma transmissão de sinal limpa

Em sistemas de comunicação e aquisição de dados, os filtros reduzem a distorção do sinal e a sobreposição de ruído, melhoram a relação sinal-ruído e garantem a integridade dos dados e a confiabilidade do sistema.
Atendimento aos requisitos regulatórios e de certificação

Muitos países possuem normas obrigatórias para conformidade EMC de produtos eletrônicos (como FCC, CE, CCC). O uso de filtros EMC adequados é essencial para que os produtos passem nos testes e entrem com sucesso no mercado.

Vantagens dos Filtros EMC

Com vantagens como fácil instalação e forte adaptabilidade ambiental, fornecem soluções abrangentes para proteção EMI e EMS.

Simples e conveniente de usar

O filtro é conectado diretamente em série no circuito. Vários métodos de fiação estão disponíveis para atender a diferentes necessidades, tornando a instalação simples e rápida. Durante a fase de validação do teste EMC, ele pode ser rapidamente substituído, facilitando os testes, economizando tempo e melhorando a eficiência.
Supressão eficiente de interferência eletromagnética

Pode suprimir simultaneamente o ruído de modo diferencial e comum, fornecendo excelente supressão de interferência em uma ampla faixa de frequência e reduzindo significativamente as emissões conduzidas.
Formas diversas, alta seletividade

Seja em relação à potência nominal, forma de instalação ou método de fiação, as escolhas podem ser feitas com base nas necessidades reais do cliente. Produtos adequados podem ser encontrados para aplicações que vão desde PCBs até máquinas completas.

Forte adaptabilidade ambiental

Na maioria dos casos, apresentam um invólucro metálico como suporte, com o interior preenchido com composto de encapsulamento eletrônico. Isso permite que operem de forma estável em ambientes industriais adversos com amplas faixas de temperatura, alta umidade e vibração, e funcionem em ambientes eletromagnéticos complexos.
Uma solução versátil para problemas de EMC

Os filtros EMC são geralmente compostos por múltiplos componentes que formam unidades de filtragem de múltiplos estágios. Portanto, eles não apenas desempenham um papel principal na resolução de problemas de emissão conduzida e irradiada, mas também contribuem para resolver problemas de EMS, como imunidade irradiada e conduzida, descarga eletrostática (ESD) e sobretensões.

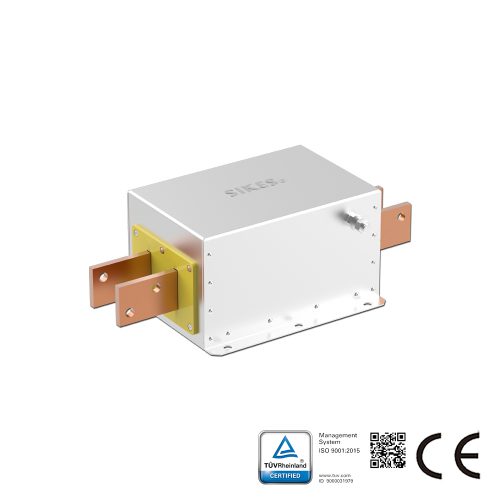

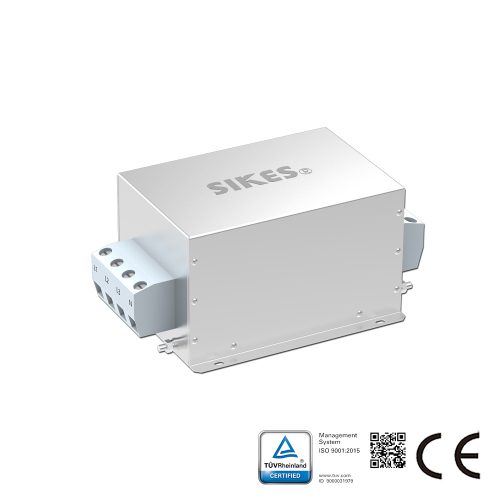

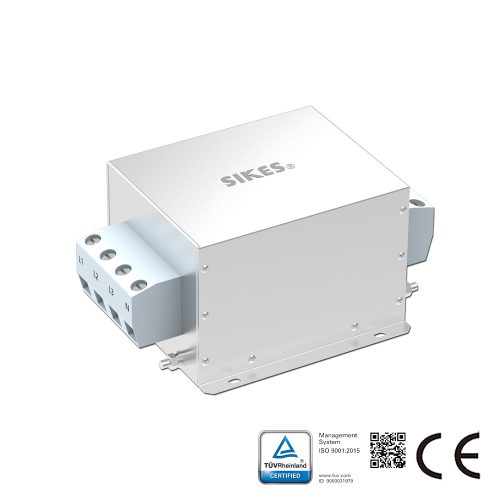

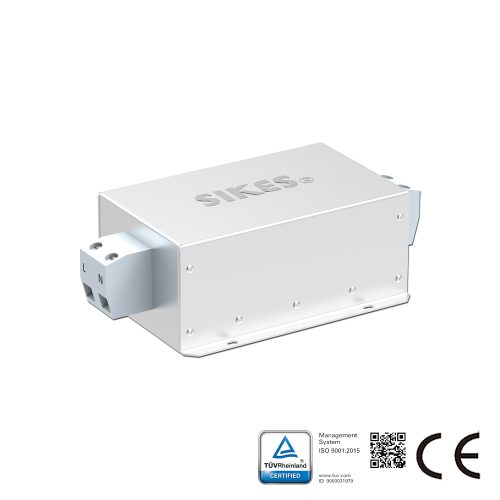

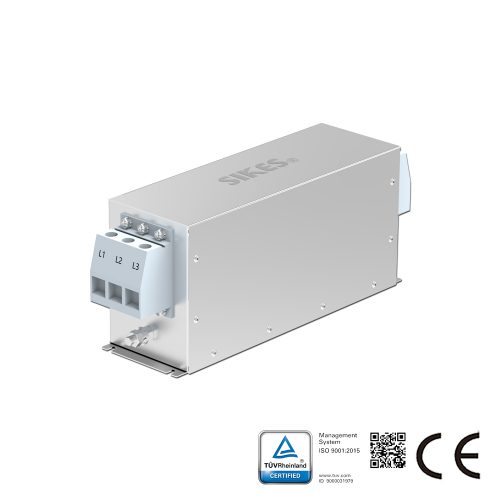

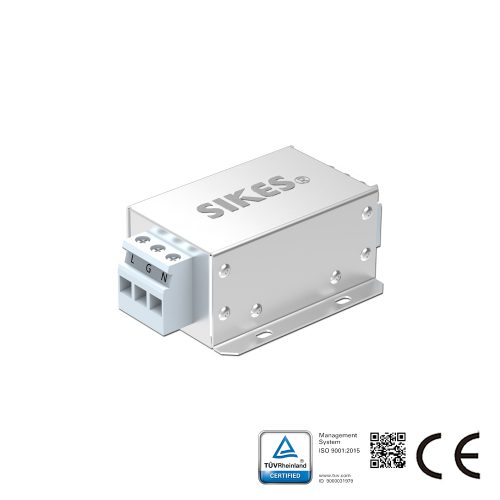

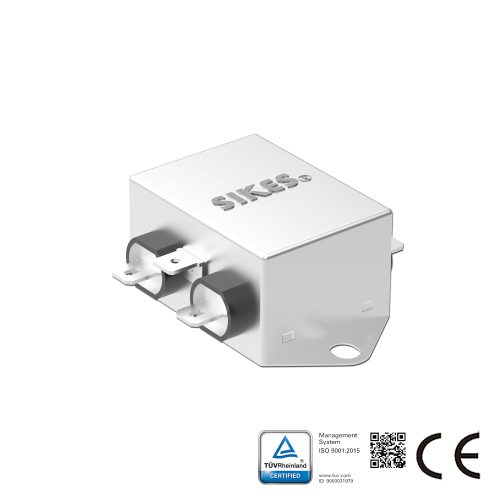

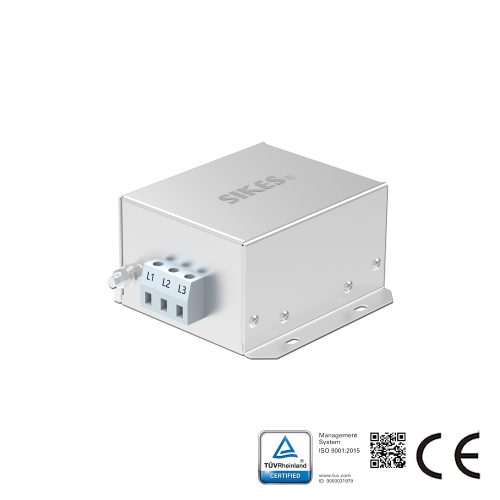

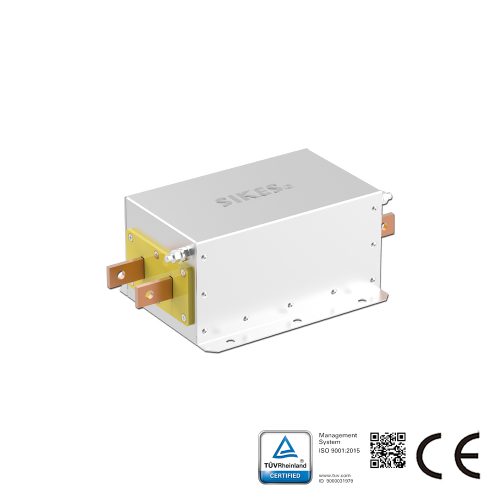

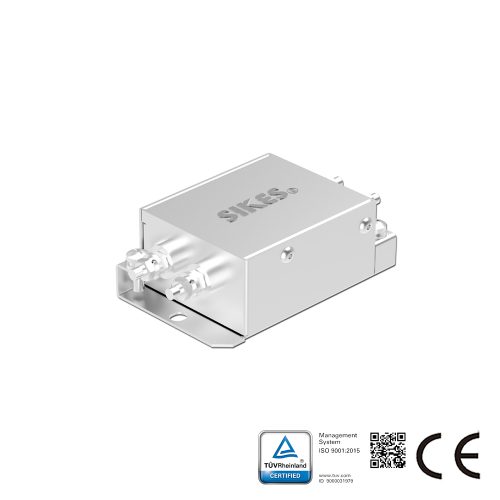

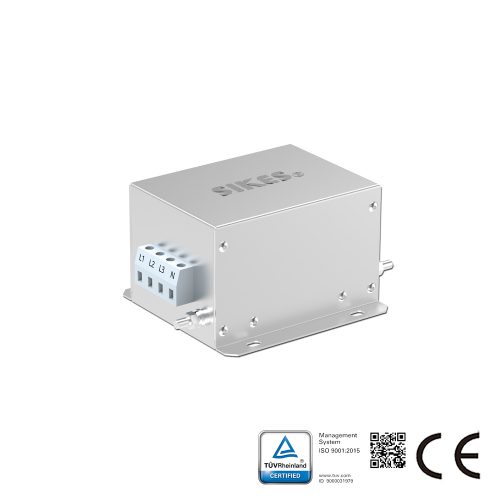

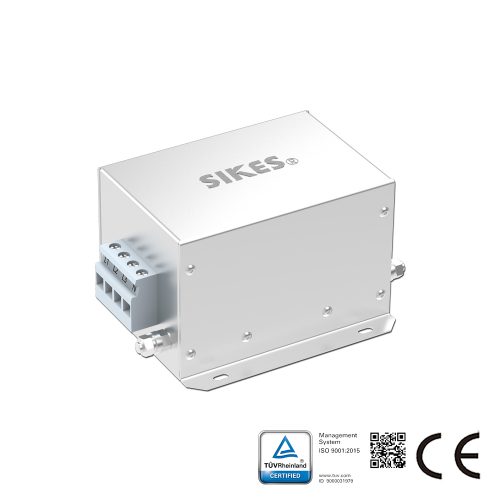

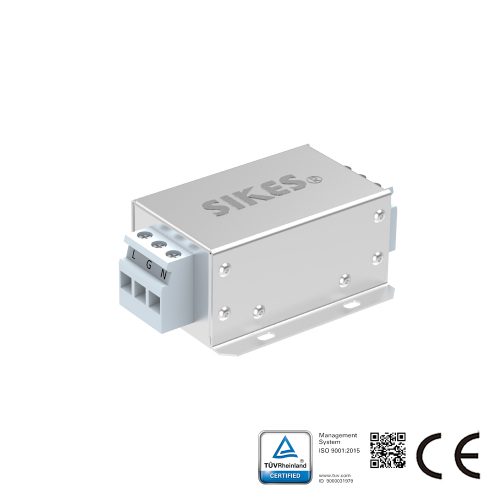

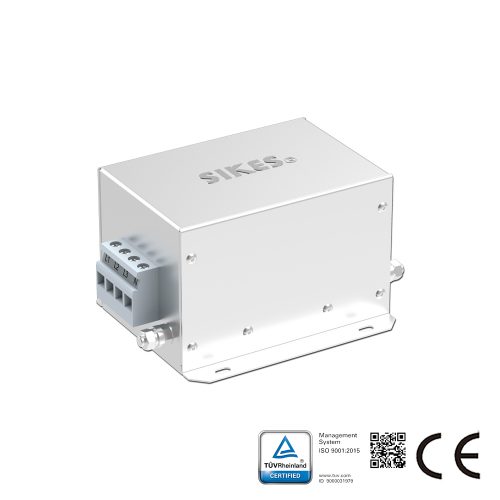

Campos de Aplicação Típicos de Filtros EMC

Nossa empresa desenvolveu múltiplas séries de filtros EMC com base nos pontos de dor de diferentes indústrias.

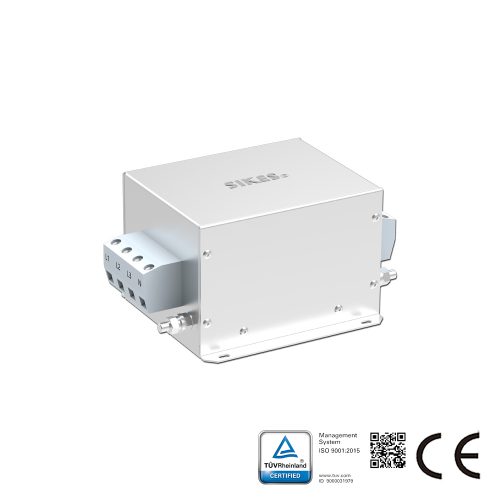

Aplicação	Filtros CC			Filtros EMC/EMI Monofásicos							Filtros EMC/EMI Trifásicos											Filtros de Linha Neutra Trifásicos
Aplicação	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
Dispositivos de Transmissão e Acionamento						●	●	●	●		●	●	●	●	●	●						●	●	●
Robôs Industriais e Automação						●	●	●			●	●	●	●		●	●					●	●
Equipamento de Semicondutores					●	●	●	●	●					●		●	●					●	●
Equipamento de Armazenamento de Energia	●	●	●			●	●	●	●				●			●	●	●	●				●	●
Veículos Elétricos e Sistemas de Carregamento	●	●				●	●	●	●			●		●		●	●	●				●	●
Automação de Armazenagem e Logística					●	●		●	●			●		●	●	●							●
Sistemas HVAC						●	●					●	●	●		●		●				●	●
Sistemas de Iluminação						●		●
Instrumentos e Equipamentos Médicos				●	●	●	●							●						●			●	●		●
Sistemas de Energia	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
Sistemas Digitais e de Informação	●	●			●		●	●	●
Instalações de Blindagem e Segurança										●															●		●
Instalações e Equipamentos Militares							●			●											●				●		●

Conclusão

Com o desenvolvimento dos equipamentos eletrônicos em direção a frequências mais altas e maiores densidades de potência, os problemas de interferência eletromagnética em veículos de nova energia, automação industrial, comunicações e sistemas de nova energia tornam-se cada vez mais proeminentes.

O projeto de EMC tornou-se um aspecto crucial para garantir a operação estável dos equipamentos e a aprovação nas certificações relevantes.

Entre as diversas tecnologias de mitigação de EMC, os filtros EMC são um dos meios mais diretos e eficazes para suprimir a interferência eletromagnética conduzida.
Ao configurar adequadamente filtros na entrada de alimentação, é possível reduzir efetivamente a propagação de ruídos de alta frequência e melhorar o desempenho de compatibilidade eletromagnética (EMC) do sistema.

Para atender às diversas necessidades de aplicação, nossa empresa oferece uma variedade de produtos de filtros EMC, amplamente aplicáveis em equipamentos industriais, de fonte de alimentação e de nova energia, fornecendo garantia confiável para a operação estável do sistema e a certificação EMC.
