Solução harmônica para ventilador EC

Os ventiladores EC são amplamente utilizados em data centers, sistemas HVAC e refrigeração industrial devido à sua alta eficiência, baixo ruído e controle inteligente de velocidade. No entanto, seus acionamentos eletrônicos de potência geram correntes harmônicas que podem afetar a qualidade da energia e a estabilidade do sistema. Filtros harmônicos dedicados para ventiladores EC usam tecnologia de filtragem passiva LC para reduzir harmônicos, melhorar o fator de potência e aumentar a confiabilidade do fornecimento de energia.

Visão Geral da Solução Problemas de harmônicas O que é Princípio de funcionamento Características Vantagens Sistema de testes Aplicações Conclusão Produtos Relacionados Casos Relacionados Artigos Relacionados

Visão geral dos ventiladores EC e harmônicos

Os ventiladores EC, com suas vantagens de alta eficiência, baixo ruído e regulação inteligente de velocidade, são amplamente utilizados em data centers, sistemas HVAC e refrigeração industrial. No entanto, devido ao uso da tecnologia de acionamento eletrônico de potência, eles geram certas correntes harmônicas durante a operação, o que pode levar à degradação da qualidade da energia, superaquecimento dos equipamentos, redução do fator de potência e aumento das perdas do sistema. Com a tendência para aplicações em larga escala e centralizadas, a mitigação de harmônicos para ventiladores EC tornou-se um aspecto crucial para garantir a estabilidade do fornecimento de energia e melhorar a eficiência operacional do sistema.

Consulta de Produto ou Solução

Problemas de harmônicas

As harmônicas afetam a eficiência, a confiabilidade dos equipamentos e os custos operacionais, gerando perdas invisíveis nos sistemas elétricos.

1

Maiores perdas no sistema e superaquecimento/redimensionamento de equipamentos

As correntes harmônicas geram perdas adicionais em transformadores, cabos e equipamentos de distribuição, levando a aquecimento, redução de capacidade e menor eficiência geral do sistema.
2

Impacto na confiabilidade dos ventiladores EC

As harmônicas e a distorção de tensão podem afetar a estabilidade dos módulos de acionamento de ventiladores EC, aumentar o estresse térmico nos dispositivos de potência, acelerar o envelhecimento dos equipamentos e encurtar a vida útil.
3

Anomalias no fornecimento de energia e tempo de inatividade não planejado

As harmônicas podem causar mau funcionamento dos dispositivos de proteção e operação anormal dos equipamentos elétricos, aumentando o risco de paradas de equipamentos críticos.
4

Fator de potência reduzido e custos operacionais aumentados

As harmônicas aumentam a corrente reativa no sistema, reduzem o fator de potência, resultam em contas de eletricidade mais altas e podem aumentar os requisitos de capacidade para UPS, transformadores e outros equipamentos.

O que é um filtro harmônico passivo para ventiladores EC?

O filtro harmônico para ventiladores EC é um dispositivo de filtragem projetado para melhorar a qualidade da energia elétrica em sistemas de ventiladores com comutação eletrônica (EC). É composto principalmente por componentes passivos, como indutores, capacitores e resistores. Através de uma rede de filtragem otimamente projetada, fornece um caminho de baixa impedância para as harmônicas características geradas pelos acionamentos eletrônicos de potência dos ventiladores EC, reduzindo efetivamente as correntes harmônicas, melhorando o fator de potência do sistema e minimizando as perdas de linha e o aquecimento dos equipamentos. O filtro harmônico para ventiladores EC pode melhorar a estabilidade do sistema de alimentação e atender aos requisitos de qualidade de energia em vários cenários de aplicação.

Conheça nossos produtos

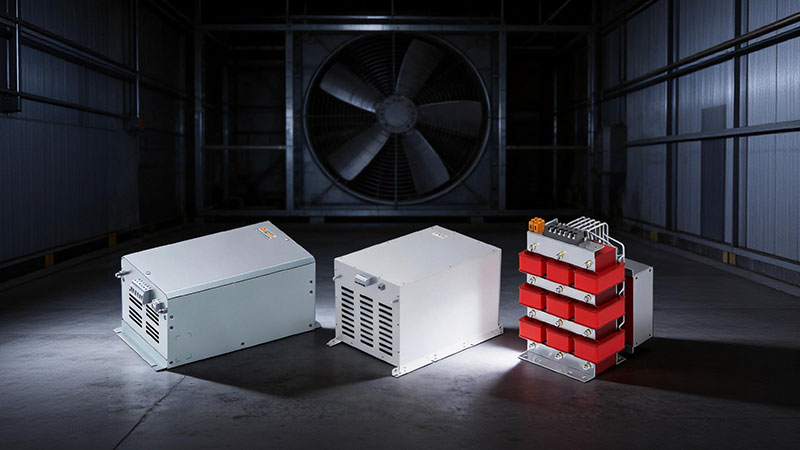

Princípio técnico do filtro dedicado Sikes para ventiladores EC

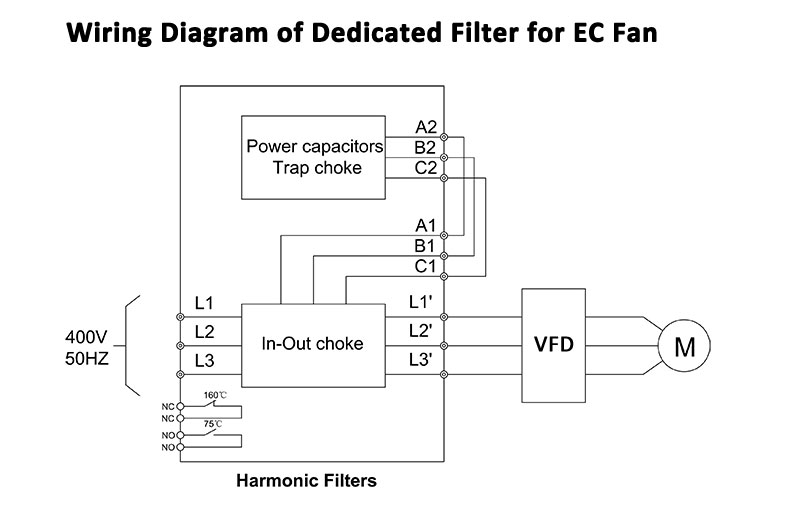

O filtro dedicado Sikes para ventiladores EC emprega tecnologia de filtragem passiva LC, formando uma rede de filtragem harmônica através de reatores de linha/carga e capacitores de potência. Quando o ventilador EC está em operação, as correntes harmônicas geradas pelo retificador interno e pela unidade de acionamento eletrônico de potência entram no sistema de filtragem. O filtro fornece então um caminho de desvio de baixa impedância para harmônicos em frequências específicas, permitindo que as correntes harmônicas circulem dentro do ramo do filtro e, assim, reduzindo os componentes harmônicos injetados na rede elétrica. Ao mesmo tempo, os componentes capacitores no filtro fornecem uma quantidade adequada de compensação de potência reativa, trabalhando em coordenação com os reatores para melhorar o fator de potência do sistema, reduzir as correntes de linha e minimizar as perdas por aquecimento do equipamento. Através do projeto otimizado dos parâmetros do filtro, a forma de onda da corrente pode ser efetivamente melhorada, o THDi (distorção harmônica total de corrente) pode ser reduzido e a estabilidade do sistema de alimentação pode ser aumentada. Esta solução consiste em componentes passivos, apresenta estrutura simples e alta confiabilidade, sem necessidade de controle complexo ou comissionamento de software. É adequada para sistemas de ventiladores EC com características de carga relativamente estáveis e pode mitigar efetivamente o impacto de interferências harmônicas em aplicações críticas, como data centers, sistemas de ventilação de edifícios e equipamentos de resfriamento industrial.

Características do filtro de harmônicas dedicado Sikes para ventiladores EC

Suprime as harmônicas na fonte, melhora a eficiência e a confiabilidade e reduz as perdas dos equipamentos e os custos adicionais

Distorção harmônica ultrabaixa

THDi < 5%, suprime eficazmente as correntes harmônicas geradas pelos ventiladores EC e melhora a qualidade da energia elétrica.
Correção do alto fator de potência

Fator de potência de até 99%, reduzindo perdas de potência reativa e aumentando a eficiência do fornecimento de energia.
Projeto de alta densidade de potência

Utilizando componentes de alto desempenho, com capacidade de correção de potência por unidade superior a 6,3 kW, alcança-se um design compacto e eficiente.
Excelente qualidade de tensão

Fornecer um ambiente de energia estável e limpo, garantindo a operação confiável de equipamentos sensíveis, como servidores e sistemas de controle.
Garantia de operação de alta confiabilidade

Minimizar interferências nos equipamentos, paradas anormais e riscos operacionais causados por harmônicos, garantindo a operação contínua e estável dos sistemas de refrigeração.
Operação econômica em energia e ambientalmente amigável

Redução das perdas do sistema, melhoria da eficiência energética e obtenção de uma operação de baixo ruído, econômica e rentável.

Vantagens do filtro de harmônicas dedicado Sikes para ventiladores EC

Suporta a redução centralizada de harmônicas, ampla faixa de carga, compatibilidade com diversas marcas e validação por testes independentes

Correspondência flexível de capacidade para vários ventiladores EC

A capacidade de uma única unidade de filtro pode ser adaptada de forma flexível ao número de ventiladores conectados, suportando até 10 ventiladores EC por filtro. Isso atende às necessidades de supressão harmônica centralizada, oferecendo alta relação custo-benefício e economia de espaço.
Redução eficiente de harmônicos e melhoria do fator de potência

Em condições nominais, o THDi pode ser mantido abaixo de 5%; a 50% de carga, o THDi é de aproximadamente 6%. O fator de potência pode chegar a 99%, reduzindo efetivamente as perdas de linha e o aquecimento dos equipamentos.
Operação estável em uma ampla faixa de carga

Capaz de operar com carga de 1% a 100%, o filtro reduz efetivamente as flutuações harmônicas, falsos alarmes e riscos de ressonância do sistema, aumentando assim a estabilidade dos sistemas de resfriamento e ventilação.

Compatibilidade com as principais marcas de ventiladores EC

Compatível com marcas líderes como EBM, ZIEHL-ABEGG e Fans-tech, facilitando a integração de sistemas em diversos cenários de aplicação.
Melhoria da qualidade da energia e redução dos custos operacionais

Minimiza as perdas de energia e térmicas causadas pela distorção da corrente, mitiga os impactos harmônicos em data centers, equipamentos de precisão, transformadores e redes de distribuição, e aumenta a confiabilidade geral do fornecimento.
Solução de filtragem passiva econômica

Fabricado com componentes passivos (indutores, capacitores, resistores) em uma estrutura simples e altamente confiável, adequado para supressão de harmônicos em sistemas de ventiladores EC com cargas relativamente estáveis.

Verificado por um sistema de teste dedicado

Utilizando a bancada de teste de ventiladores EC desenvolvida pela própria Sikes, que cobre diferentes quantidades de ventiladores e faixas de carga, o desempenho real do filtro e a eficácia da supressão de harmônicos são rigorosamente validados em condições reais.

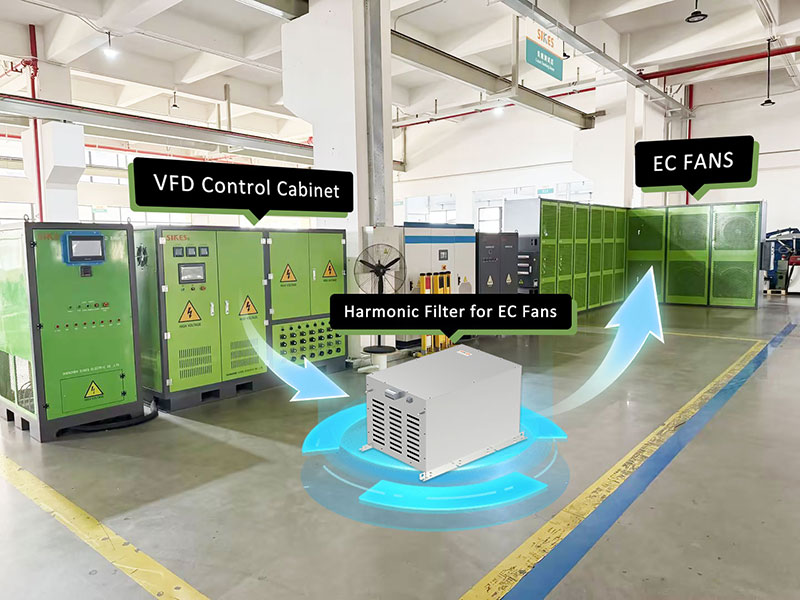

Sistema de teste Sikes para filtros harmônicos de ventiladores EC

Para verificar o desempenho de filtragem e a compatibilidade do sistema dos filtros harmônicos para ventiladores EC, a Sikes estabeleceu uma bancada de testes dedicada para testar e analisar o desempenho elétrico do filtro em várias condições operacionais.

O sistema de teste simula o ambiente de trabalho real dos ventiladores EC e coleta parâmetros-chave como formas de onda de corrente, conteúdo harmônico, fator de potência e status operacional antes e depois da filtragem. Esses dados são usados para avaliar a eficácia do filtro na supressão de harmônicos, melhoria da qualidade de energia e aumento da estabilidade do sistema.

Através dos testes, o desempenho operacional do filtro em diferentes condições de carga pode ser verificado, fornecendo suporte de dados para o projeto de parâmetros do produto, otimização de desempenho e aplicações práticas de engenharia.

Aplicações

Adequado para aplicações de redução de harmônicas em ventiladores EC em data centers, sistemas HVAC, refrigeração industrial e outros cenários

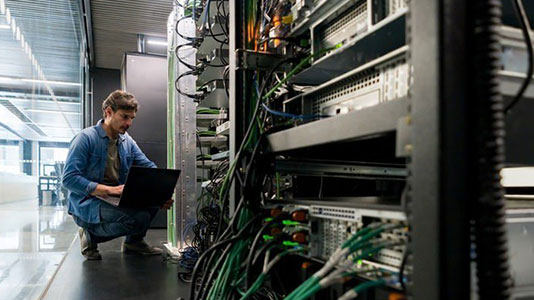

Centros de dados e salas de servidores

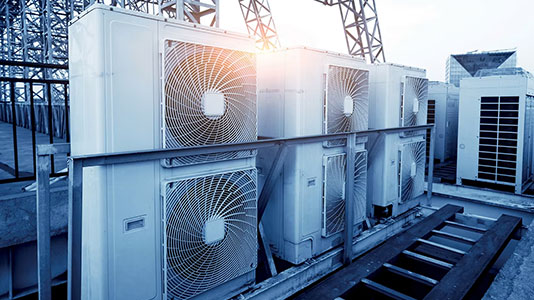

Sistemas HVAC (aquecimento, ventilação e ar condicionado)

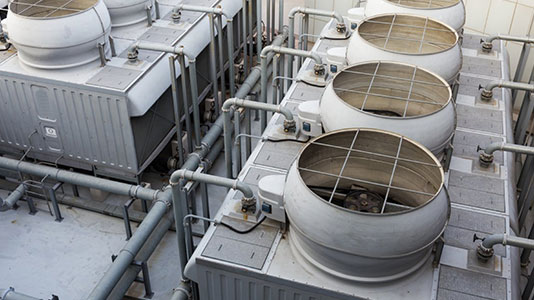

Sistemas industriais de refrigeração e ventilação

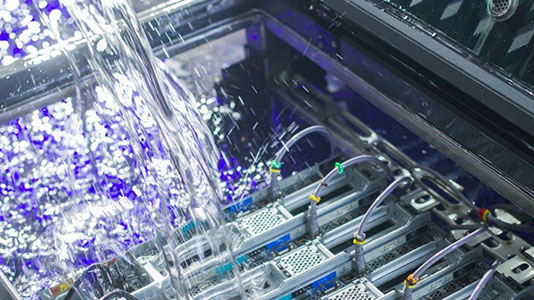

Sistemas de refrigeração líquida e equipamentos de dissipação térmica de alta densidade

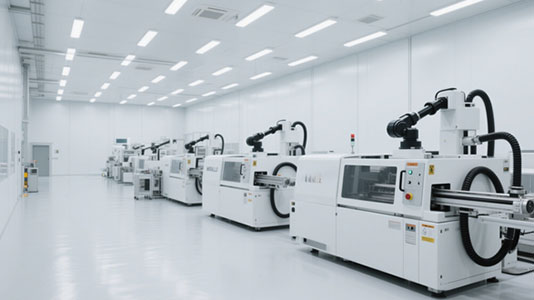

Salas limpas e ambientes de fabricação de precisão
Edifícios comerciais e edifícios inteligentes

Conclusão

Com a crescente adoção de ventiladores EC em data centers, sistemas HVAC, refrigeração industrial e outros campos, os problemas de corrente harmônica decorrentes de suas características de acionamento eletrônico de potência têm atraído atenção crescente. As harmônicas podem levar à distorção da forma de onda da corrente, redução do fator de potência, aumento do aquecimento dos equipamentos e degradação da estabilidade do sistema de fornecimento de energia. Em resposta às características operacionais dos ventiladores EC, o filtro dedicado da Sikes para ventiladores EC utiliza tecnologia de filtragem passiva LC, formando uma rede de filtragem com indutores, capacitores e outros componentes para suprimir as harmônicas características geradas pelos ventiladores e melhorar a qualidade geral da energia. Esta solução apresenta estrutura simples e alta confiabilidade, tornando-a adequada para aplicações de ventiladores EC com cargas relativamente estáveis. Ajuda a mitigar os impactos harmônicos e melhora a estabilidade operacional do sistema de fornecimento de energia.
