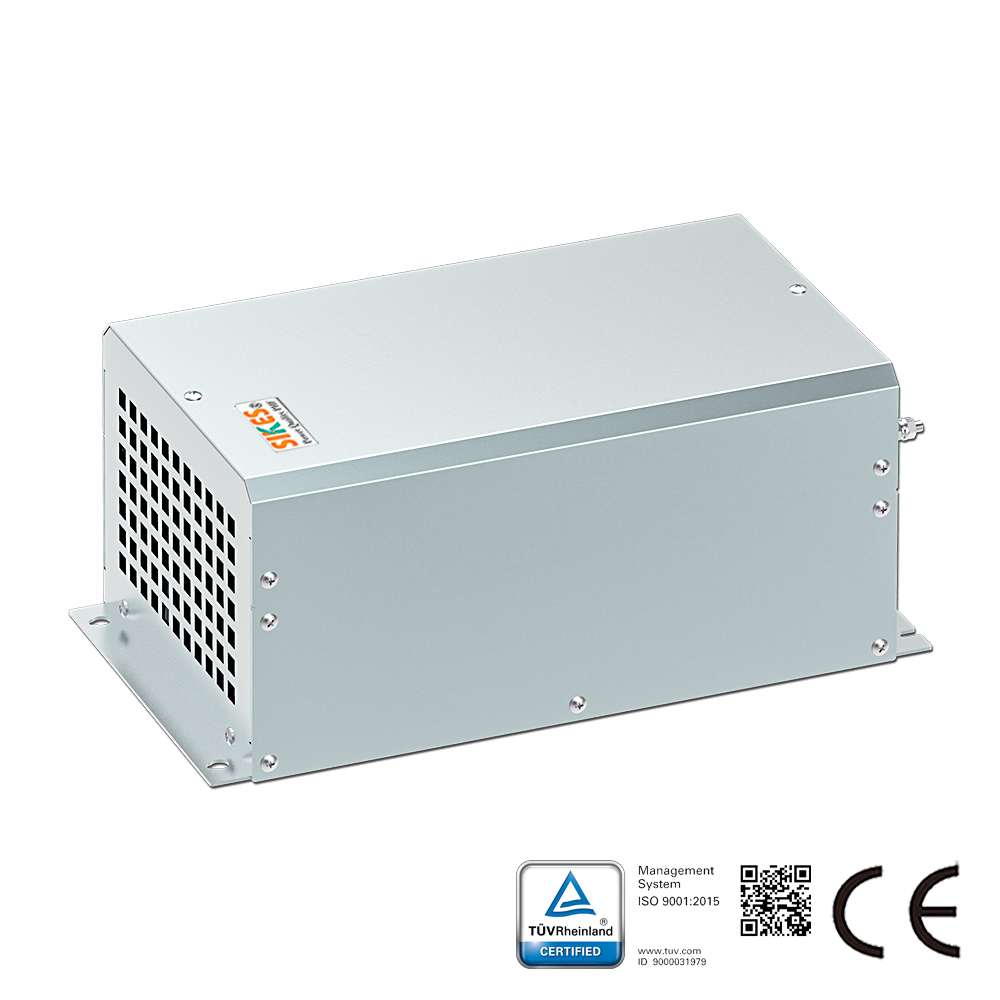

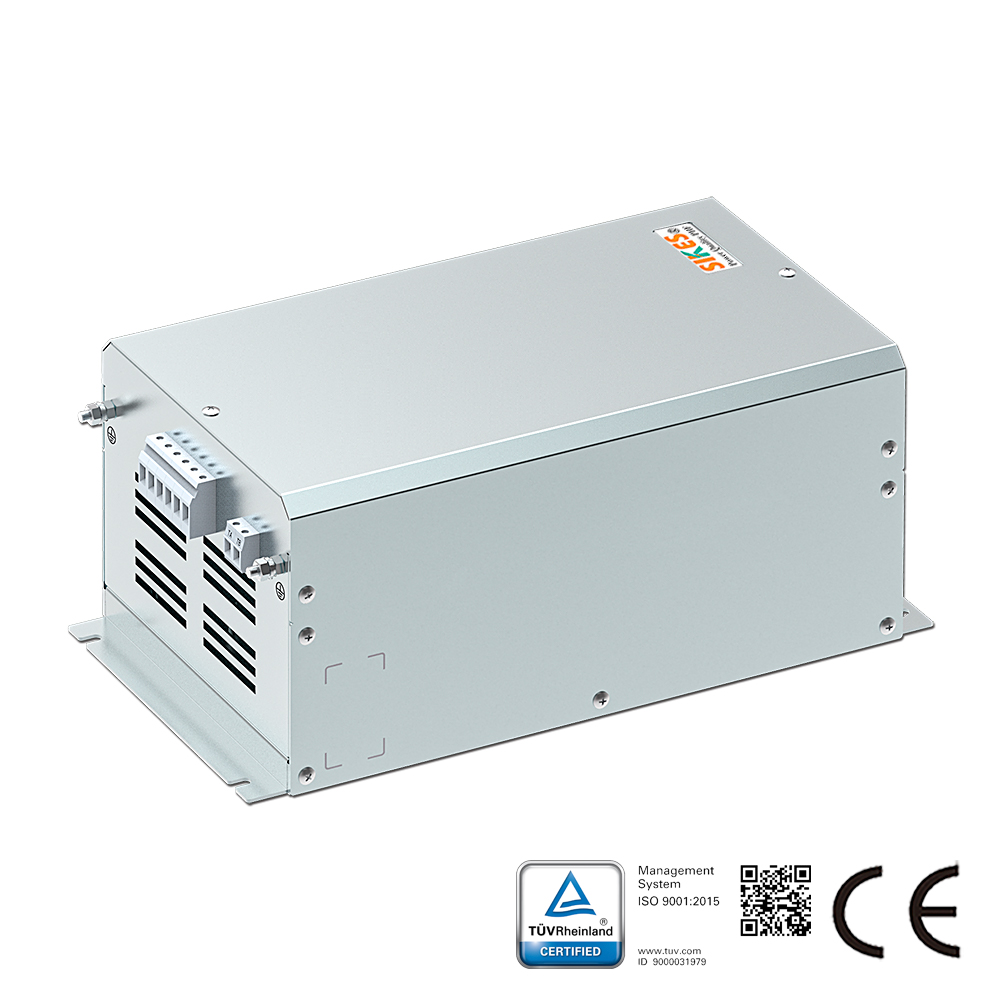

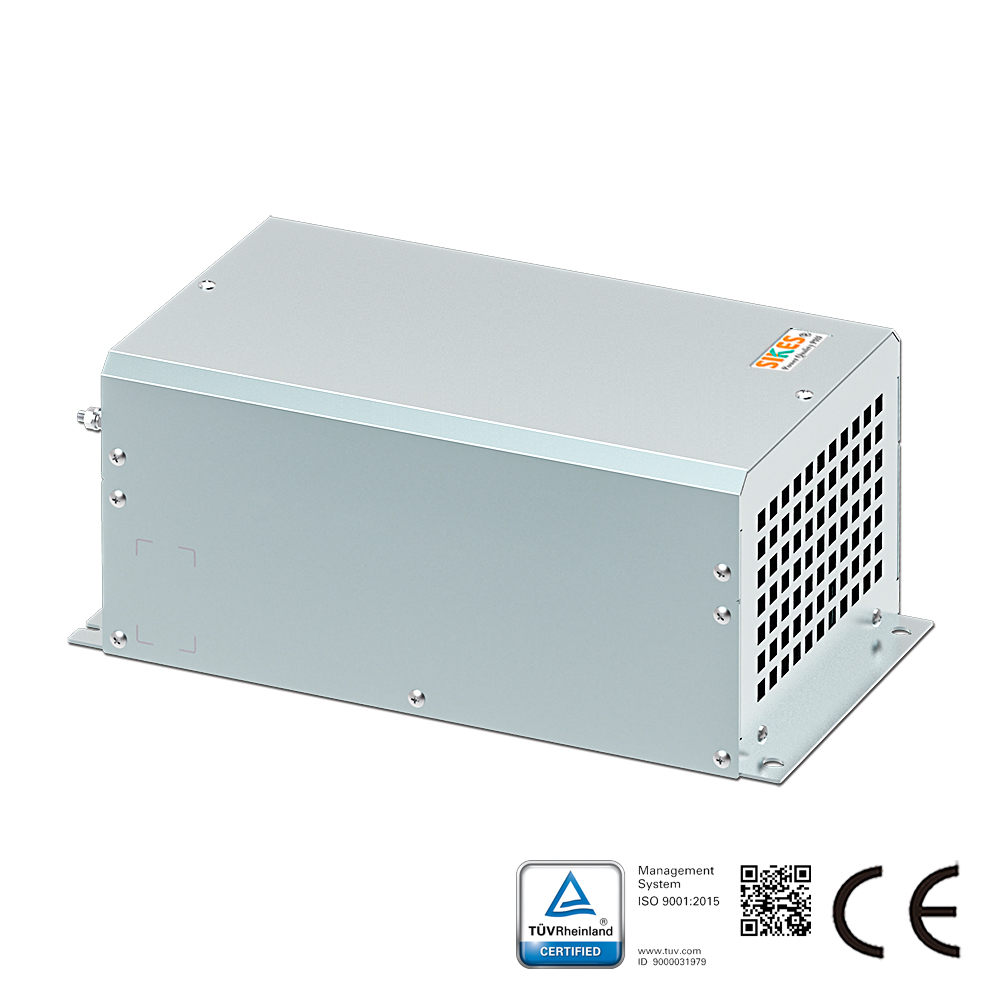

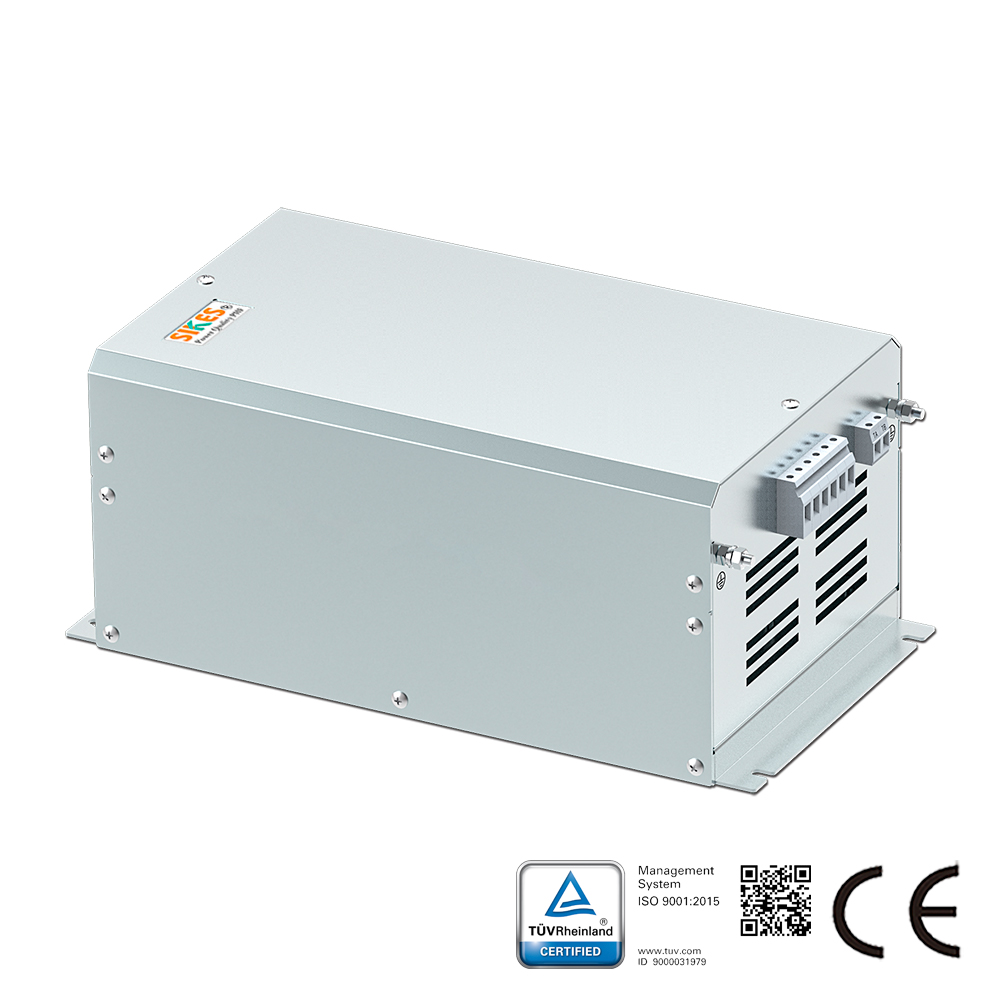

Os filtros harmônicos passivos avançados SIKES PHF 005 e PHF 010 são robustos e fáceis de usar, reduzindo harmônicos enquanto mantêm uma boa eficiência energética do sistema.

Otimize o desempenho harmônico

O filtro harmônico avançado PHF 005/010 é uma solução total de baixo custo. Em comparação com os filtros de armadilha harmônica tradicionais, o PHF oferece uma pegada menor e maior redução harmônica.

A solução está disponível em duas variantes, PHF 005 e PHF 010. Quando conectado na frente de um inversor Danfoss VLT®, a distorção da corrente harmônica gerada de volta à rede é reduzida para 5% e 10% de distorção harmônica total de corrente em plena carga. (Requisitos do sistema: THVD < 2%, desequilíbrio de tensão de linha < 1%)

Com uma eficiência >98%, os filtros harmônicos passivos avançados oferecem soluções harmônicas econômicas e muito robustas, especificamente para inversores Danfoss VLT® de até 250 kW.

Como opções independentes, os filtros harmônicos avançados apresentam um invólucro compacto que é facilmente integrado ao espaço do painel existente. Isso os torna adequados para aplicações de retrofit com ajustes limitados do conversor de frequência.

Especificações
Tensão de linha:
380-415 V CA (50 Hz) disponível;
440-480 V CA (60 Hz) sob consulta;
500-525 V CA (50 Hz) sob consulta;
690 V CA (50 Hz) sob consulta.

Classificação do invólucro: IP20 (IP21 sob consulta)
Corrente de sobrecarga: 160% por 60 segundos
Eficiência > 0,98

Fator de potência real
0,85 a 50% de carga
0,99 a 100% de carga
Temperatura ambiente: -25 a +45 °C sem redução de potência

Características e benefícios
Projetado para desempenho combinado com acionamentos da série Danfoss VLT®
Inicialização fácil de usar; nenhum ajuste necessário
Não requer manutenção de rotina
Protege vários acionamentos com um único filtro

Projetado para atender às diretrizes de limitação de distorção de corrente:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4

PHF 010 tem THiD < 10%; desempenho igual ou superior e custo competitivo em comparação com retificadores de 12 pulsos PHF 005 tem THiD < 5%; desempenho igual ou superior e custo competitivo em comparação com retificadores de 18 pulsos
