Fonte de alimentação para a indústria aeroespacial e militar

O sistema de alimentação de média frequência de 400 Hz tornou-se gradualmente um padrão importante em sistemas de potência aeronáuticos, e o transformador de 400 Hz é um dispositivo central chave para realizar a conversão de tensão e o isolamento elétrico dentro deste sistema. Ao aumentar a frequência operacional, os transformadores de 400 Hz podem reduzir significativamente o tamanho e o peso do equipamento, enquanto melhoram a densidade de potência, atendendo assim aos rigorosos requisitos dos sistemas de alimentação da aviação moderna e equipamentos militares.
Visão Geral da Solução Desafios Técnicos Princípios Técnicos Vantagens Técnicas Campos de Aplicação Tendências de Desenvolvimento Conclusão Produtos Relacionados

Desenvolvimento de sistemas de potência aeronáuticos e a importância dos transformadores de 400 Hz

À medida que os equipamentos de aviação e os sistemas eletrónicos militares continuam a ser atualizados, os sistemas de alimentação de bordo devem satisfazer simultaneamente múltiplos requisitos críticos, incluindo **elevada densidade de potência, elevada fiabilidade e adaptabilidade a ambientes extremos**.
Muitos dispositivos críticos em aeronaves modernas, como radares de bordo, sistemas de comunicação e sistemas de navegação, dependem de uma fonte de alimentação estável e fiável.

Nos sistemas de energia tradicionais, as fontes de frequência de rede de 50 Hz ou 60 Hz resultam em transformadores com volumes relativamente grandes e pesos elevados devido à sua baixa frequência, o que não é favorável à conceção de miniaturização e leveza dos equipamentos de aviação.
Consequentemente, **os sistemas de energia de média frequência de 400 Hz** tornaram-se gradualmente um padrão importante para os sistemas de energia da aviação, sendo os transformadores de 400 Hz o equipamento central crítico para a conversão de tensão e isolamento elétrico dentro destes sistemas.

Ao aumentar a frequência de operação, os transformadores de 400 Hz conseguem

Consulta de Produto ou Solução
Principais Desafios Técnicos em Sistemas de Energia de Aviação
A aviação moderna e os equipamentos militares enfrentam vários desafios importantes no design de sistemas de energia.
  • 1

    Adaptabilidade a ambientes extremos

    Os equipamentos de aviação e militares precisam operar de forma estável em ambientes com altas temperaturas, baixas temperaturas, grandes altitudes, fortes vibrações e névoa salina. Portanto, o sistema de potência deve possuir alta confiabilidade e tolerância a falhas para garantir a execução bem-sucedida de missões críticas.
  • 2

    Alta densidade de potência e pressão de gerenciamento térmico

    Com a aplicação de novos dispositivos de potência, como o carboneto de silício (SiC), a densidade de potência dos sistemas de energia está aumentando continuamente, mas isso também traz requisitos de gerenciamento térmico mais elevados. Manter um bom desempenho de dissipação de calor em espaços limitados tornou-se uma questão crucial no projeto de sistemas de energia aeronáuticos.
  • 3

    Requisitos de resposta dinâmica e qualidade de energia

    Radares aerotransportados, dispositivos de lançamento eletromagnético e outras cargas pulsadas consomem grandes quantidades de energia instantaneamente durante a operação. Isso exige que o sistema de alimentação elétrica tenha uma capacidade de resposta dinâmica extremamente rápida para evitar que flutuações de tensão interfiram nos sistemas de navegação, comunicação e controle.
  • 4

    Limitações de tamanho e peso

    No setor da aviação, o peso dos equipamentos impacta diretamente a eficiência de combustível e a capacidade de carga útil. Transformadores de potência de frequência industrial tradicionais usam núcleos de aço silício, que são limitados pela densidade de fluxo magnético de baixa frequência, exigindo grandes áreas de seção transversal do núcleo. Isso resulta em uma estrutura geral volumosa, dificultando o design leve de equipamentos de bordo.

Princípio de funcionamento e vantagens técnicas de um transformador de 400 Hz

Princípio Básico de um Transformador de 400Hz

O tamanho de um transformador está intimamente relacionado à sua frequência de operação. No projeto de transformadores, a área da seção transversal do núcleo é geralmente proporcional à frequência de operação.
Portanto, quando a frequência de operação é aumentada de 50Hz ou 60Hz para 400Hz, o volume do núcleo necessário pode ser significativamente reduzido.

Em um sistema de energia aeronáutico típico, o processo de conversão de energia normalmente inclui as seguintes etapas:

  • 1. Retificação da fonte de alimentação CC de bordo (por exemplo, 28V ou 270V CC) ou da alimentação CA de frequência convertida.
  • 2. Geração de uma fonte de alimentação CA estável de 400Hz usando tecnologia PWM através de um inversor.
  • 3. O **transformador de 400Hz** realiza a regulação de tensão (por exemplo, elevação para 115V/200V) e fornece isolamento elétrico.

Através desta estrutura, o transformador de 400Hz assume simultaneamente as importantes funções de **transformação de tensão, isolamento do sistema e estabilização da qualidade da energia** durante o processo de conversão de energia.

Materiais Magnéticos e Otimização Estrutural

Para acomodar frequências de operação mais altas, transformadores de 400Hz normalmente empregam os seguintes materiais e tecnologias:

  • 1. Estrutura laminada de chapas finas de aço silício (espessura aproximadamente 0,1–0,2 mm)
  • 2. Materiais de núcleo de liga amorfa
  • 3. Materiais de ferrite de baixas perdas

Estes materiais possuem alta permeabilidade e baixas perdas por correntes parasitas, melhorando significativamente a eficiência do transformador e reduzindo a geração de calor.

.anchors2 h4
Vantagens dos Transformadores de 400Hz Comparados com Transformadores de Frequência de Rede
Comparados com os transformadores tradicionais de 50Hz ou 60Hz, os transformadores de 400Hz oferecem vantagens técnicas significativas em sistemas de energia de aviação.
  • Tamanho e peso significativamente reduzidos
    Devido à maior frequência de operação, o tamanho do núcleo de um transformador de 400 Hz pode ser significativamente reduzido, normalmente alcançando: uma redução de volume de aproximadamente 30%–50%, uma redução de peso de aproximadamente 20%–40%. Isso é crucial para reduzir o peso da aeronave e aumentar a carga útil.
  • Maior densidade de potência
    A frequência operacional mais alta permite uma maior transmissão de potência por unidade de volume, aumentando significativamente a densidade de potência do sistema de energia e atendendo aos requisitos de fornecimento de cargas de alta potência, como equipamentos de radar e energia direcionada.
  • Maior eficiência e menores perdas
    Through optimized magnetic core materials and structural design, the efficiency of a 400Hz transformer can typically reach over 95%, while no-load losses are also significantly reduced, thus alleviating the system's thermal management pressure.
  • Excelente desempenho de resposta dinâmica
    The dynamic response speed of a 400Hz power supply system is significantly better than that of a mains frequency power supply. Voltage regulation time can typically be controlled within milliseconds, effectively suppressing voltage fluctuations caused by pulse loads.
  • Melhor desempenho de isolamento elétrico e compatibilidade eletromagnética
    Um transformador de 400 Hz pode alcançar um isolamento elétrico rigoroso entre a entrada e a saída, ao mesmo tempo que fornece alguma supressão de interferência eletromagnética da rede elétrica, melhorando assim a compatibilidade eletromagnética (EMC) do sistema e a segurança geral.
Campos de Aplicação Típicos de Transformadores de 400Hz
Devido à sua alta densidade de potência e alta confiabilidade, os transformadores de 400Hz são amplamente utilizados em vários sistemas de energia avançados.
  • Sistemas de energia aerotransportados
    Em sistemas de conversores estáticos aeroespaciais (ASI), transformadores de 400 Hz são usados para converter a energia de bordo em **CA padrão de 115V/200V 400 Hz**, fornecendo energia estável para sistemas de controle de voo, sistemas de navegação e equipamentos de comunicação.
  • Apoio aéreo baseado em terra
    Os equipamentos de energia de solo em aeroportos normalmente utilizam fontes de alimentação estáticas de 400 Hz para fornecer energia aos equipamentos de bordo de aeronaves estacionadas. Os transformadores de 400 Hz desempenham um papel crucial na conversão de tensão e no isolamento dentro dessas unidades.
  • Equipamento militar e sistemas especiais
    Equipamento militar e sistemas especiais
  • Equipamentos industriais de teste de alta precisão
    Em campos como fabricação de semicondutores, equipamentos de teste de fontes de alimentação e equipamentos de imagens médicas, sistemas de alimentação de 400 Hz também são usados para construir fontes de alimentação de teste altamente estáveis.

Tendências de desenvolvimento da tecnologia de fonte de alimentação de 400 Hz

Com os avanços na tecnologia de eletrônica de potência, os sistemas de alimentação de 400 Hz continuam a evoluir.

Primeiramente, a frequência operacional dos sistemas de potência tende a frequências ainda mais altas, como 800 Hz ou superiores, para reduzir ainda mais o tamanho dos componentes magnéticos. Em segundo lugar, com a aplicação de dispositivos de potência de carboneto de silício (SiC) e nitreto de gálio (GaN), a eficiência e a densidade de potência dos sistemas de alimentação serão ainda mais melhoradas.

Além disso, os futuros sistemas de alimentação incorporarão gradualmente **tecnologias de monitoramento inteligente e previsão de falhas**, melhorando a confiabilidade do sistema e a eficiência da manutenção por meio do monitoramento em tempo real do estado dos equipamentos.

Conclusão

Em sistemas de energia aeroespaciais e militares, os **transformadores de 400Hz** alcançam uma melhoria abrangente na miniaturização de equipamentos, alta densidade de potência e alta confiabilidade por meio do aumento da frequência de operação.

Em comparação com transformadores de frequência industrial tradicionais, os transformadores de 400Hz apresentam vantagens significativas em tamanho e peso, eficiência, resposta dinâmica e desempenho de compatibilidade eletromagnética, tornando-se um componente central crucial dos sistemas de energia aeroespaciais modernos.

Com o desenvolvimento de novos materiais e dispositivos de potência inovadores, a tecnologia de fontes de alimentação de 400Hz e os transformadores de 400Hz desempenharão um papel ainda mais importante no futuro da aeroespacial, eletrônica de potência e equipamentos industriais de alto nível.

Produtos Relacionados
Aplicamos muitos produtos na solução "power-supply-for-aerospace-military"
high-power-high-frequency-transformer-250kva-for-sst
Transformador de alta potência e alta frequência 250 kVA para SST
Modelo: SKS-DG-250/1-A0
Descrição do produto para transformador de alta potência e alta frequência Este transformador de alta potência e alta frequência é um componente central de conversão de energia desenvolvido especificamente para dispositivos eletrônicos de potência de...
regenerative-drive-ac-sks-if-s4110-html

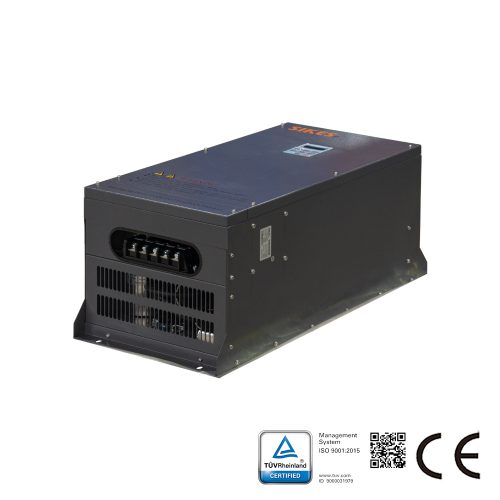

Acionamento regenerativo 90-110 kW, Tensão do chopper 620 V
