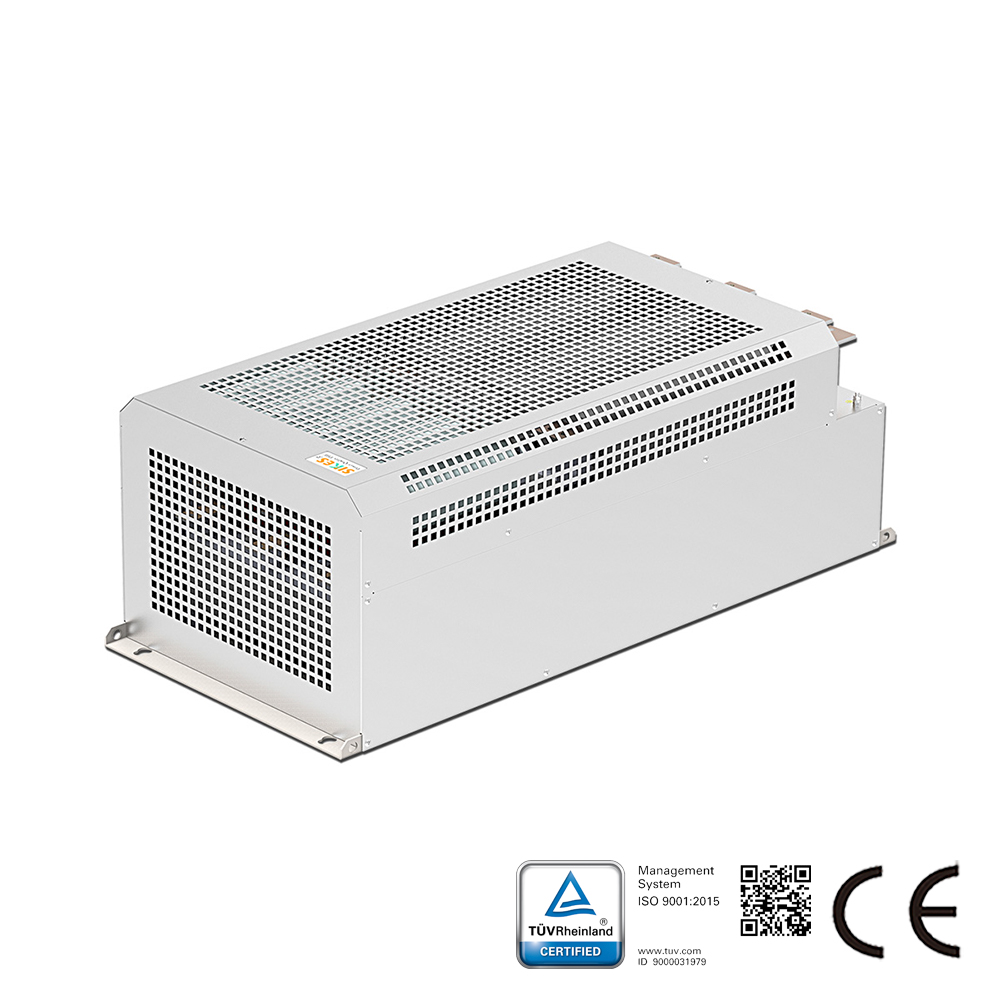

Os Filtros Harmônicos Passivos SIKES Série PIHF são projetados para compatibilidade com toda a faixa de potência dos Conversores CA de Baixa Tensão da ABB, modelos ACS510, ACx550, ACx580 e ACS880.

Otimização do desempenho harmônico

O Filtro Harmônico PIHF é uma solução harmônica de custo-benefício. Em comparação com os filtros harmônicos de rejeição tradicionais, o PIHF oferece uma área de instalação reduzida e maior atenuação harmônica.

Quando conectado à entrada de um Conversor CA de Baixa Tensão da ABB, a distorção da corrente harmônica gerada de volta à rede elétrica é reduzida para 10% da Distorção Harmônica Total de Corrente em plena carga. (Requisitos do sistema: THVD < 2%, desequilíbrio de tensão de linha < 1%)

Com uma eficiência superior a 98%, os Filtros Harmônicos Passivos PIHF oferecem soluções harmônicas robustas e de custo-benefício, especificamente para Conversores CA de Baixa Tensão da ABB (toda a faixa de potência dos modelos ACS510, ACx550, ACx580 e ACS880).

Como opções independentes, os Filtros Harmônicos Avançados possuem um invólucro compacto que é facilmente integrado ao espaço do painel existente. Isso os torna adequados para aplicações de retrofit com ajustes limitados do conversor de frequência.

Especificações
Tensão de linha: 380-415 VCA (50 Hz);
Grau de proteção do invólucro: IP00;
Corrente de sobrecarga: 160% por 60 segundos;
Eficiência > 0,98

Fator de potência real
0,85 a 50% de carga;
0,99 a 100% de carga.

Temperatura ambiente: -13º a 113º F (-25º a 45ºC) sem redução de capacidade.

Características e benefícios:
Projetado para desempenho compatível com o inversor de baixa tensão da ABB;
Inicialização fácil de usar; sem necessidade de ajustes;
Não requer manutenção de rotina;

Projetado para atender às diretrizes de limitação de distorção de corrente de:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
