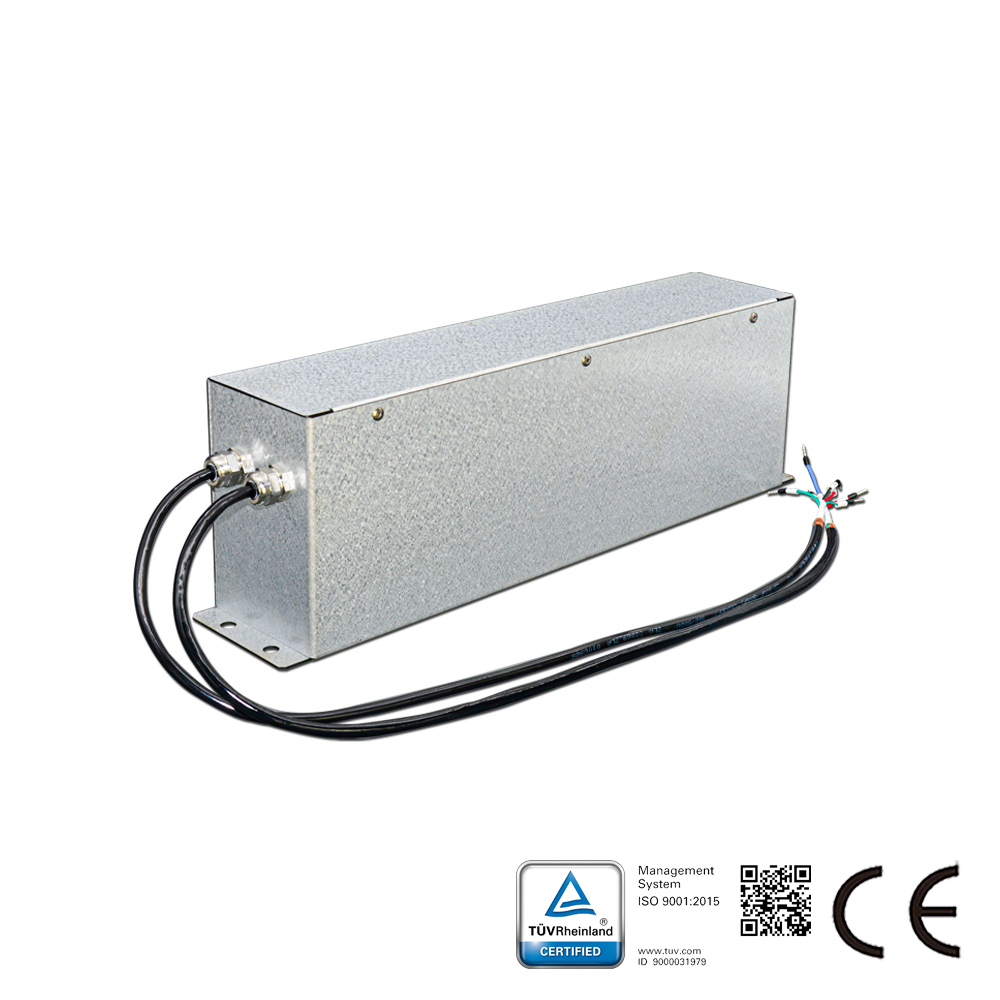

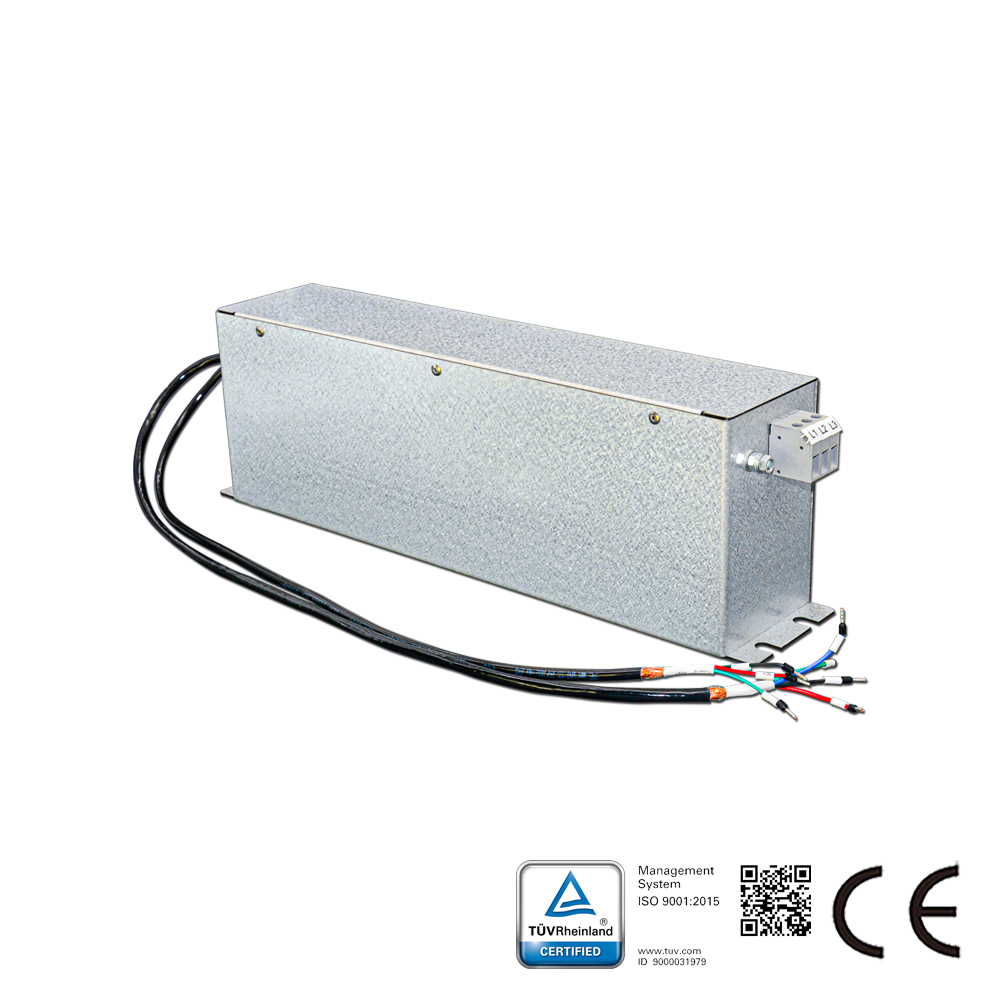

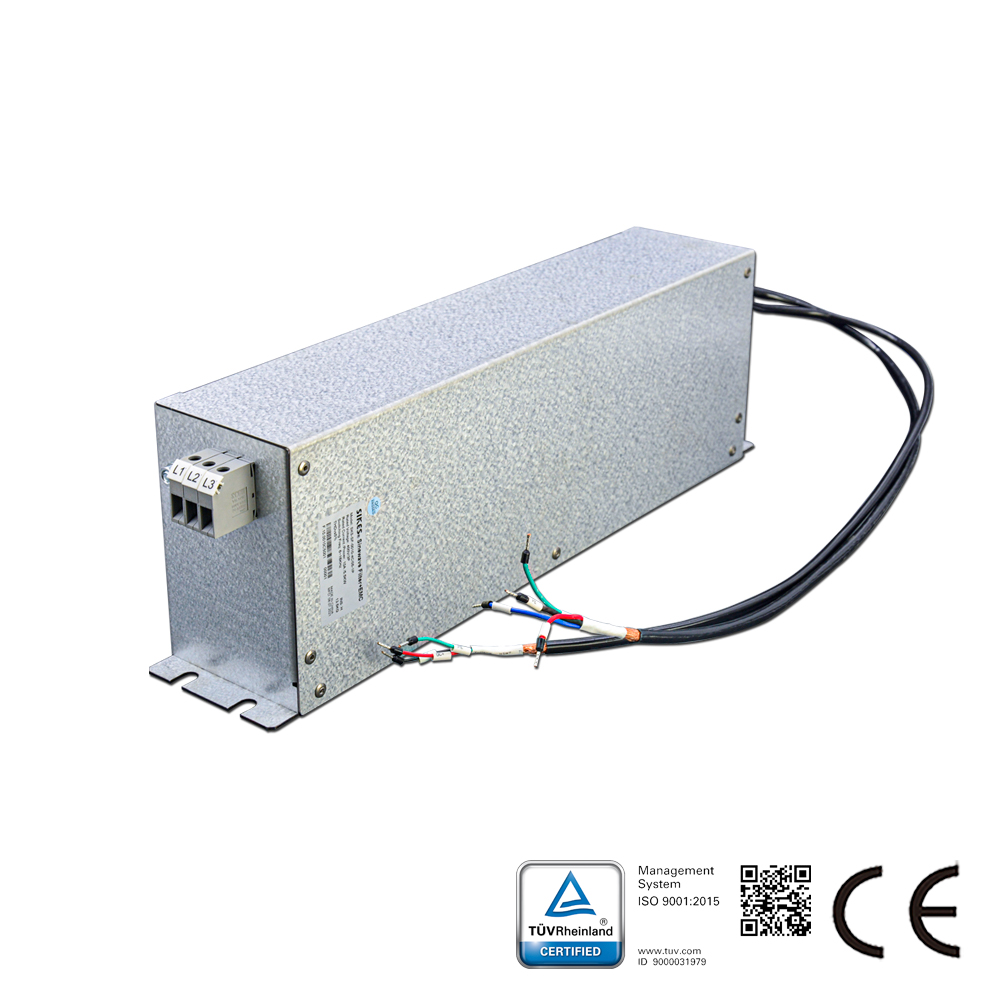

Onda senoidal mais filtro EMC. Descrição:

Este é um filtro de saída de onda senoidal e EMC para acionamentos de motor com acesso ao link CC. Ele elimina a interferência entre fase e terra. O filtro de onda senoidal normal funciona apenas entre fases. Com o filtro de onda senoidal aprimorado, você pode usar cabos de motor não blindados com bom desempenho EMC. Você pode usar cabos de motor antigos e ainda manter a categoria EMC C2. A melhor escolha para economia de energia em motores existentes.

Dados Técnicos do Filtro Onda Senoidal com EMC:
Suavização da tensão de saída do acionamento PWM
Proteção eficiente do motor
Redução de interferências de modo comum nos cabos do motor
Melhoria do ambiente EMC
Eliminação de danos nos rolamentos do motor
Possibilidade de utilização de cabos de motor não blindados muito longos
Melhoria da confiabilidade do sistema
Frequência do motor: 0 a 100 Hz
Frequência de chaveamento: 6 a 16 kHz
Corrente nominal: 4 a 16 A
Comprimento do cabo do motor: ≤1000 m
Potência do motor: 1,5 a 7,5 kW
Tensão: 220 a 690 V

Normas Técnicas do Filtro Onda Senoidal com EMC:
Capacitores: CEI EN 60831-1/2, IEC 831-1/2
Equipamento: CEI EN 60439-1, IEC 439-1, IEC/EN 60939
