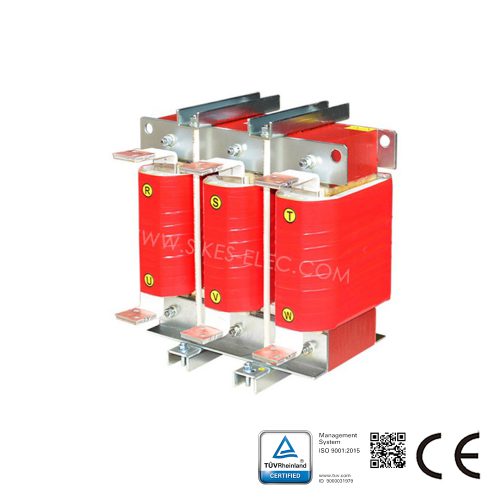

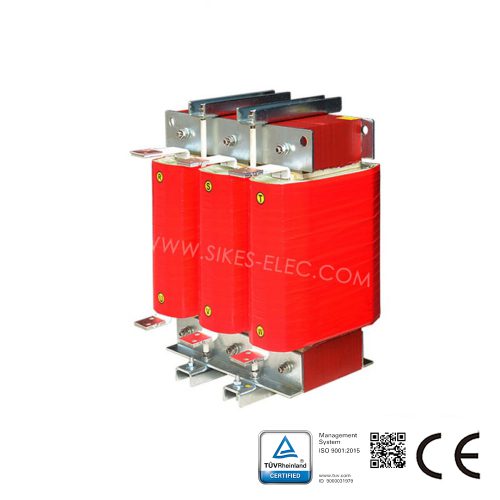

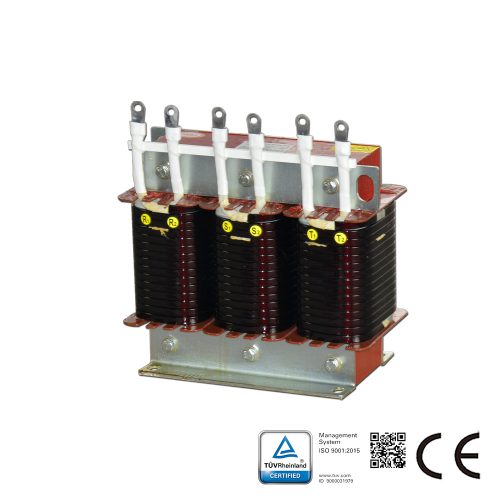

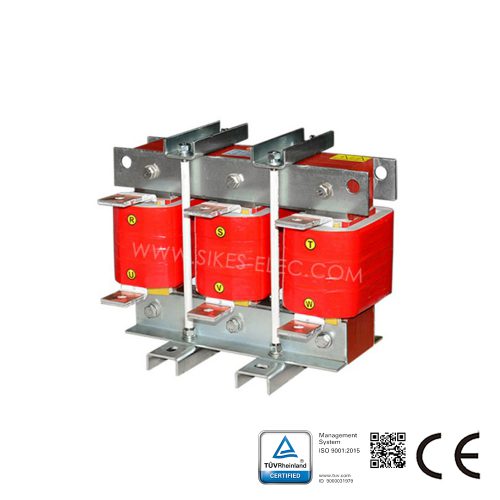

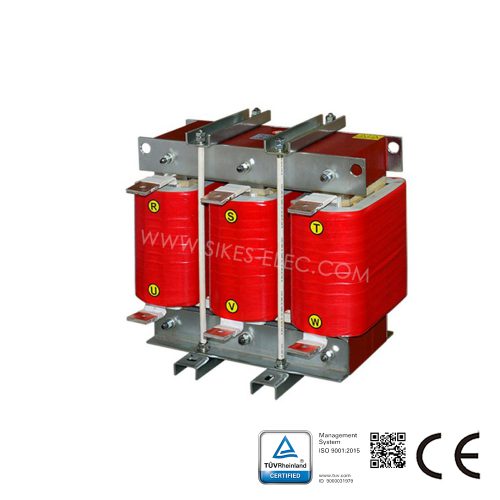

O reator de filtro, juntamente com capacitores, pode combinar um circuito harmônico para reduzir a corrente harmônica no sistema, principalmente 3ª, 5ª, 7ª, 11ª, 13ª e superiores. O reator de filtro pode ser instalado por conexão paralela ou serial.
Função do reator de filtro:
Reator LCL para retificador PWM, frequência portadora: ≥2 kHz, frequência de trabalho: 50 Hz, fase: 3.
As harmônicas contêm a interferência do VFD na rede elétrica, harmônicas principais: 3, 5, 7, 9, 11, 13, 15, 17, 19, no lado de saída predominam harmônicas de alta frequência de 5 a 10 kHz.
Parâmetro técnico do reator de filtro:
Corrente nominal: ≤5000 A; Tensão nominal: <1000 V; Rigidez dielétrica: enrolamento-terra 3000 VCA/50 Hz/60 s sem danos.
Resistência de isolamento: enrolamento-terra, parafuso transversal do núcleo-terra 500 VCC, resistência de isolamento ≥100 MΩ; Ruído do reator: <65 dB (a 1 metro do reator).
Proteção: IP00; Isolamento: F/H, Norma: IEC289; GB10229-88 (eqv IEC289:1987).
Aplicação do reator de filtro:
Geração de energia eólica, fotovoltaica, inversores de frequência (VFD) e fontes de alimentação ininterrupta (UPS).

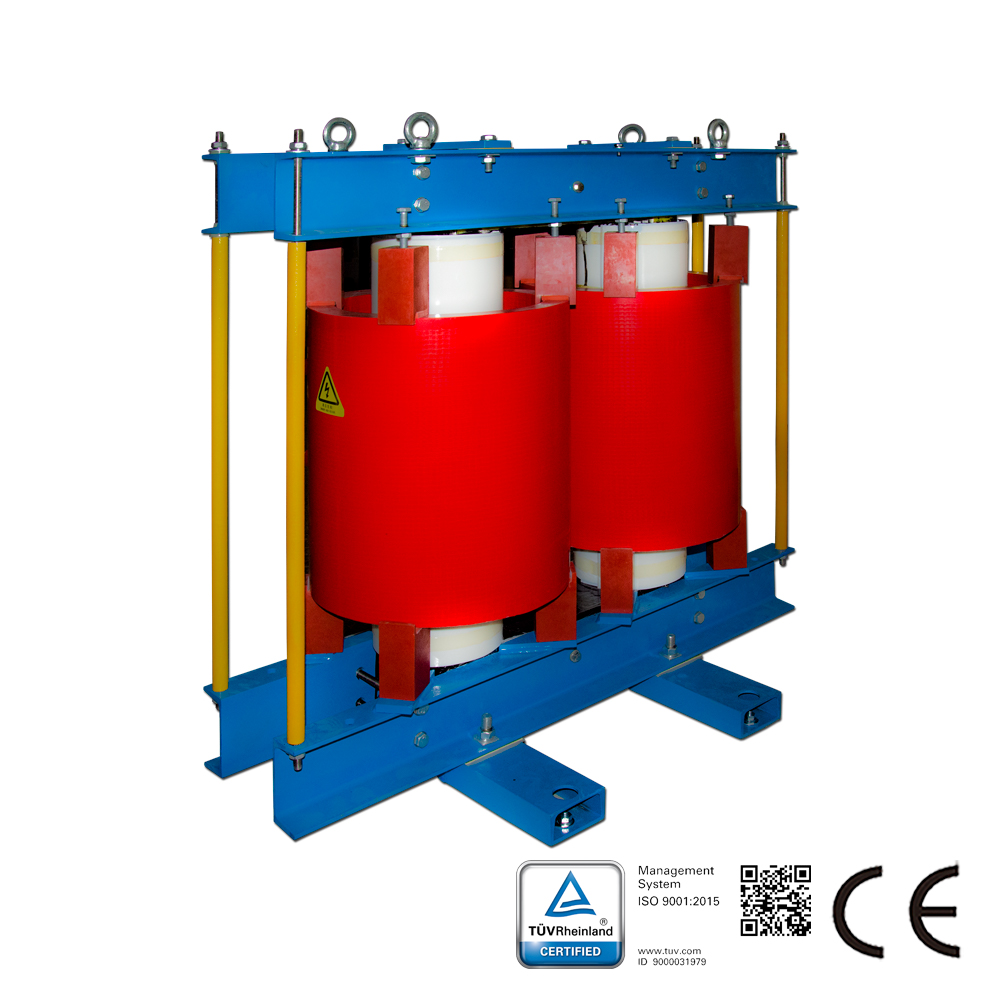

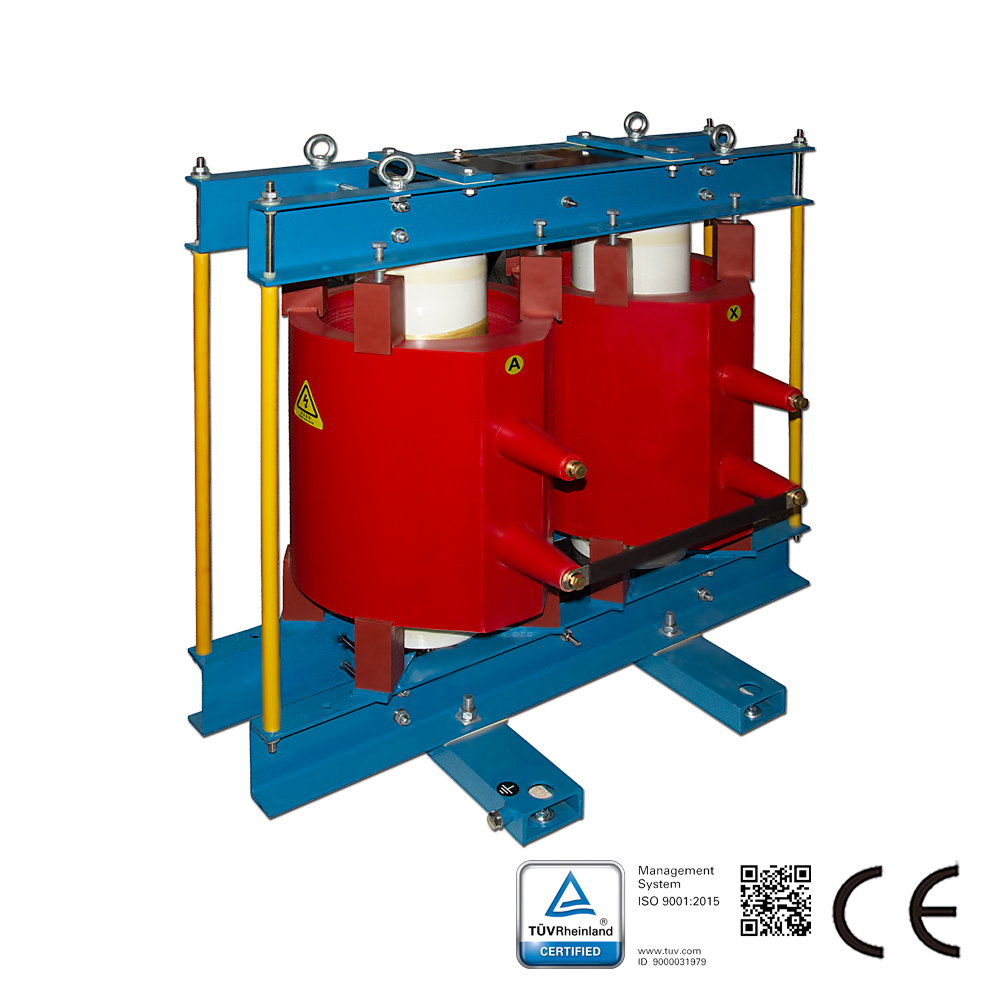

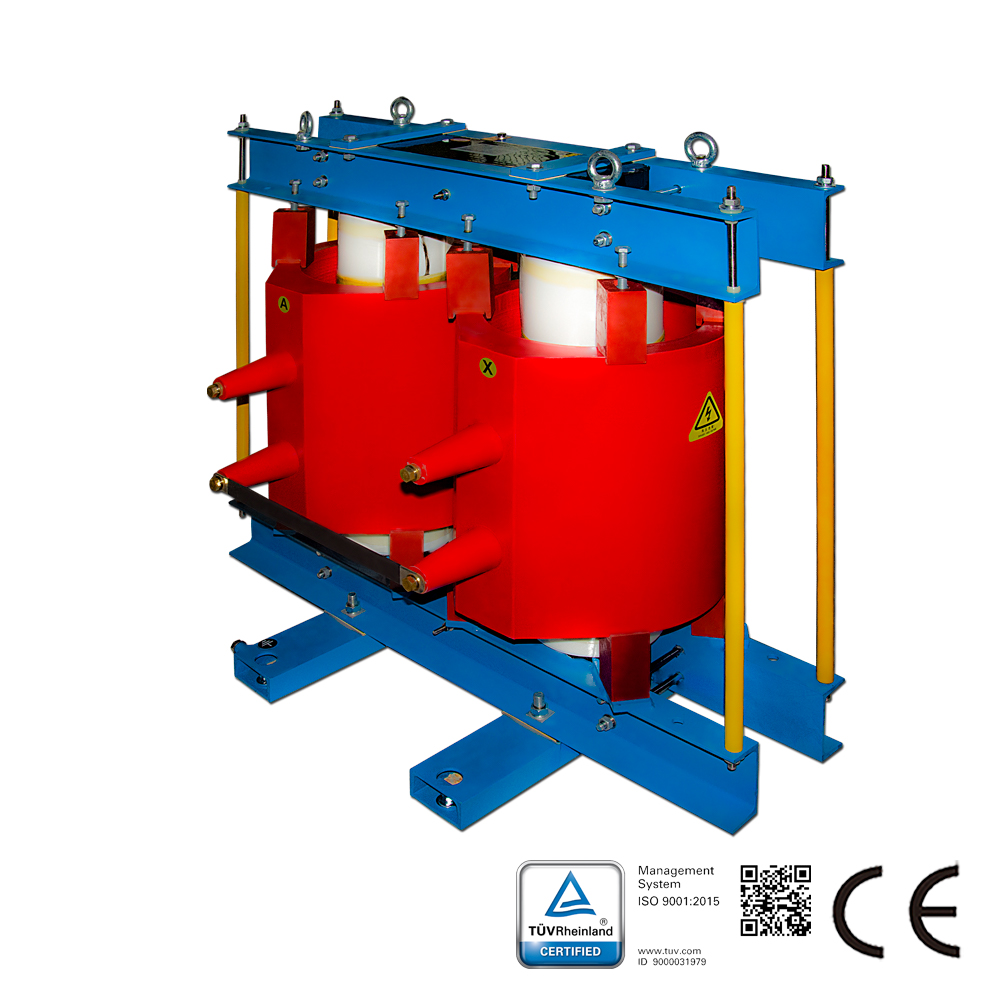

| AC/DC | AC |
| Valor de indutância (mH) | 68,97 |
| Classe de proteção IP | IP00 |
| Tensão nominal (V) | 27,5 kV |
| Fase | 3 fases |
| Corrente nominal (A) | 33 |
