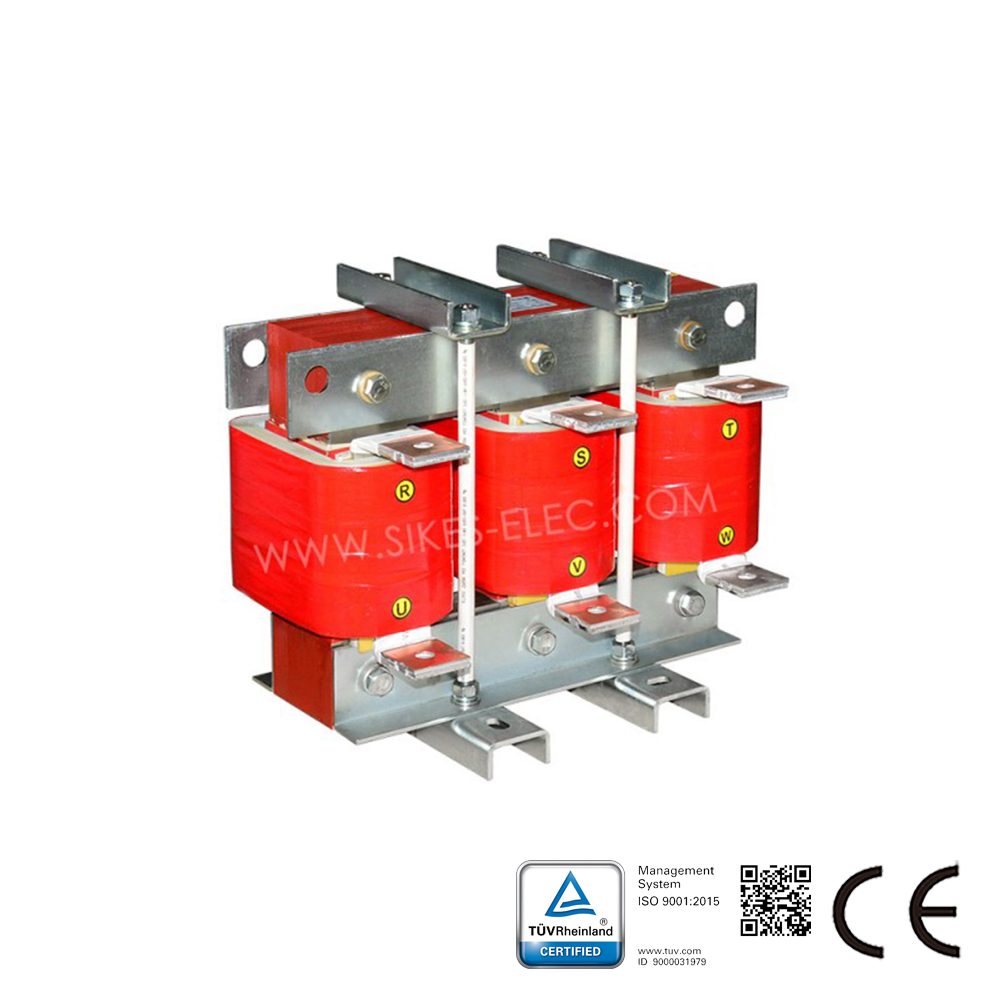

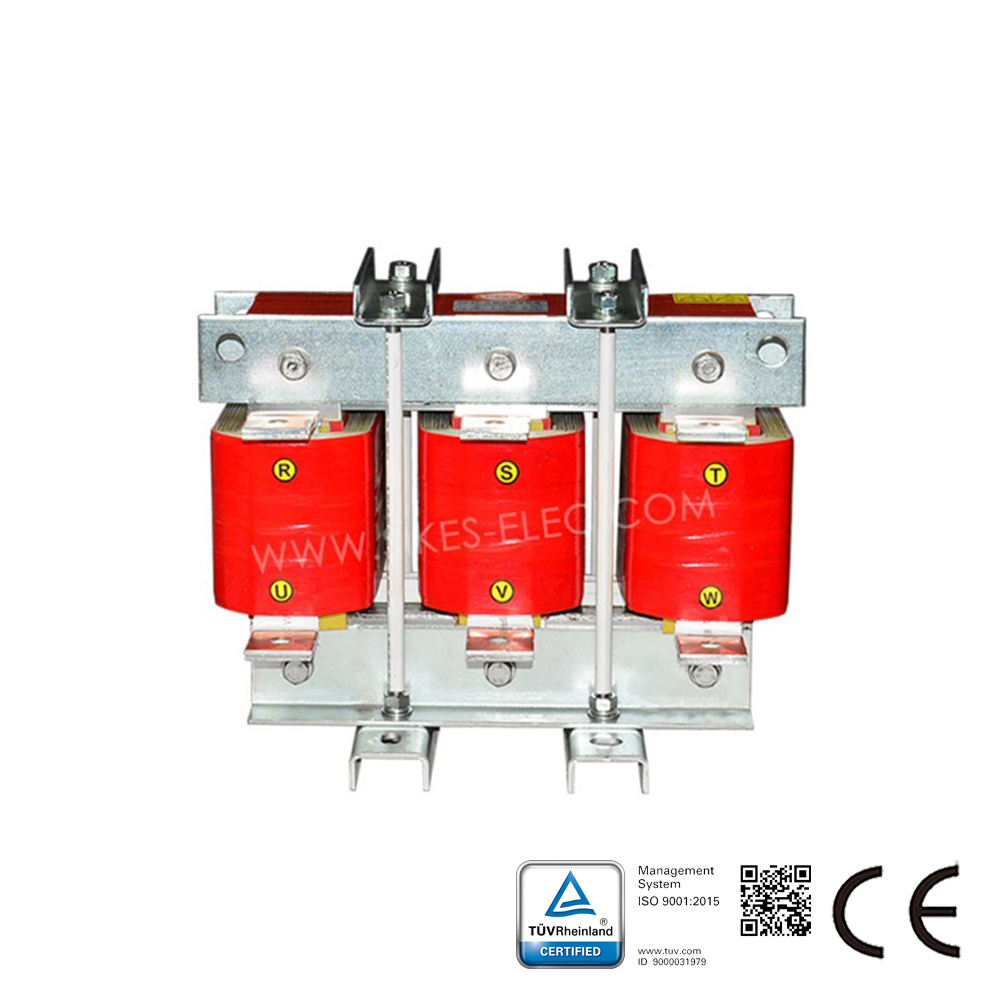

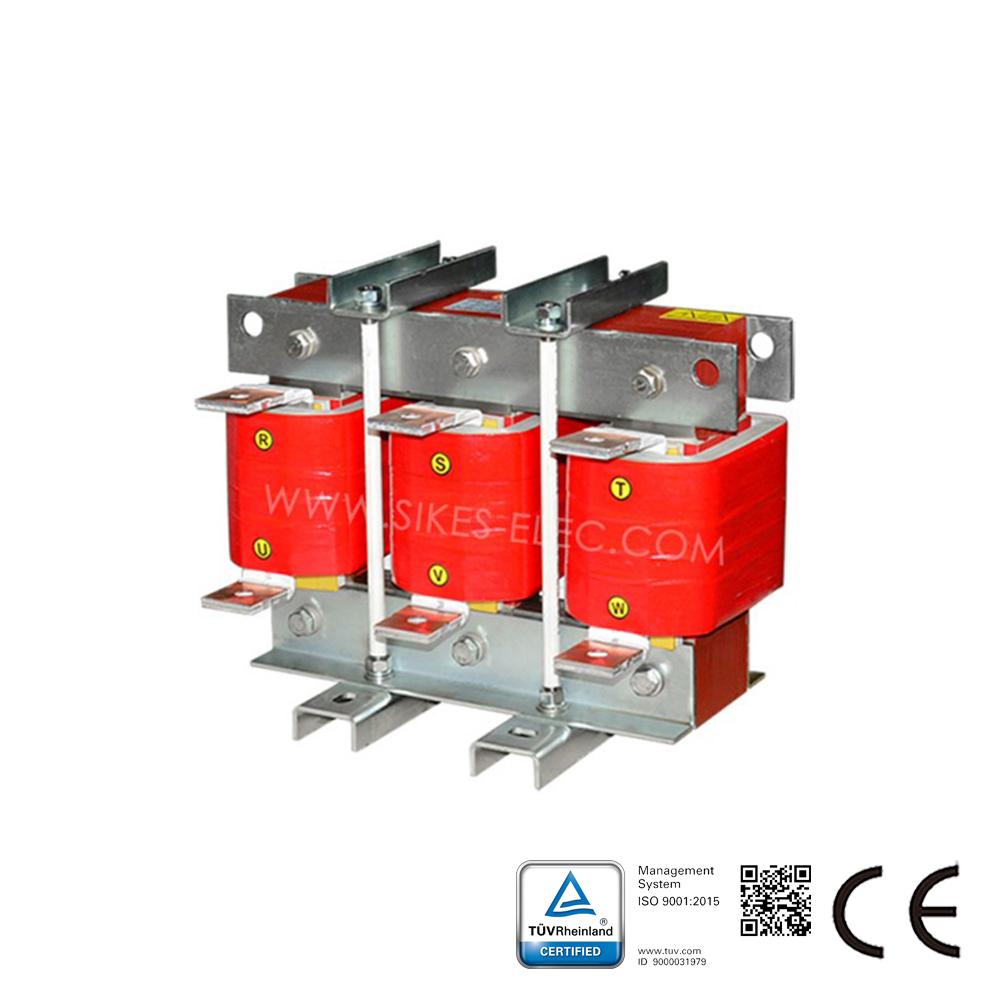

O reator de filtro, juntamente com capacitores, pode combinar um circuito harmônico para reduzir a corrente harmônica no sistema, principalmente 3ª, 5ª, 7ª, 11ª, 13ª e superiores. O reator de filtro pode ser instalado por conexão paralela ou serial.
Função do reator de filtro:
Reator LCL para retificador PWM, frequência de portadora: ≥2 kHz, frequência de operação: 50 Hz, fases: 3.
As harmônicas incluem a interferência do inversor de frequência variável (VFD) na rede elétrica, sendo as principais harmônicas de 3ª, 5ª, 7ª, 9ª, 11ª, 13ª, 15ª, 17ª e 19ª ordem; no lado de saída, predominam harmônicas de alta frequência entre 5 e 10 kHz.
Resistência de isolamento: entre enrolamento e terra, e entre parafuso do núcleo e terra, com 500 VCC, resistência de isolamento ≥ 100 MΩ; ruído do reator: < 65 dB (a 1 metro de distância do reator). Proteção: IP00; Isolamento: classe F/H; Norma: IEC 289; GB10229-88 (eqv. IEC 289:1987).
Aplicação do reator de filtro:
Geração de energia eólica, fotovoltaica, inversores de frequência (VFD) e fontes de alimentação ininterrupta (UPS).
| CA/CC | CA |
| Valor de indutância (mH) | 0,318 |
| Classe IP | IP00 |
| Faixa de tensão nominal (V) | 660 |
| Fase | 3 fases |
| Faixa de corrente nominal (A) | 120 |
