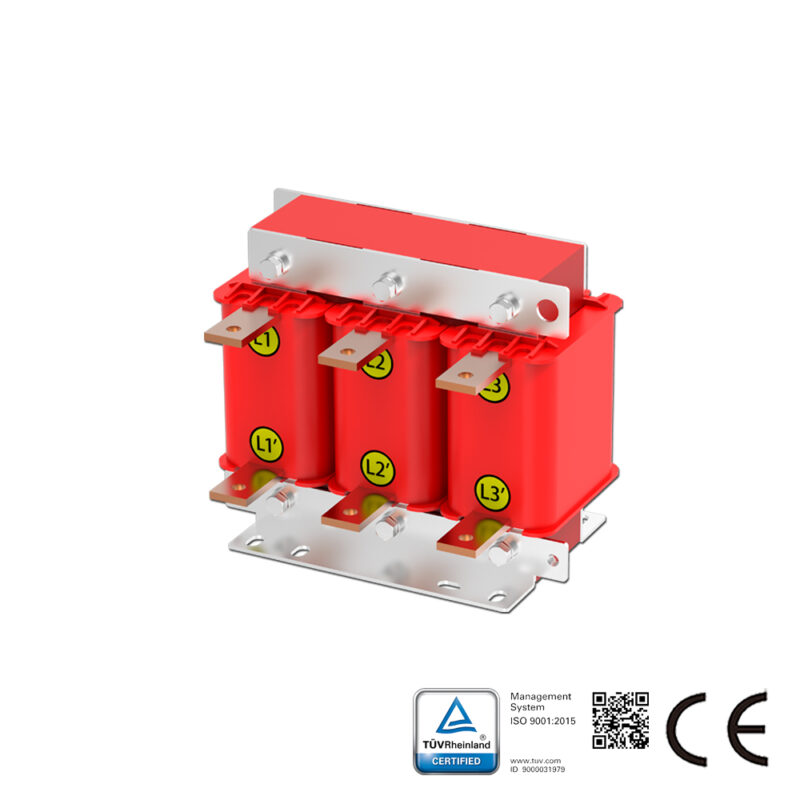

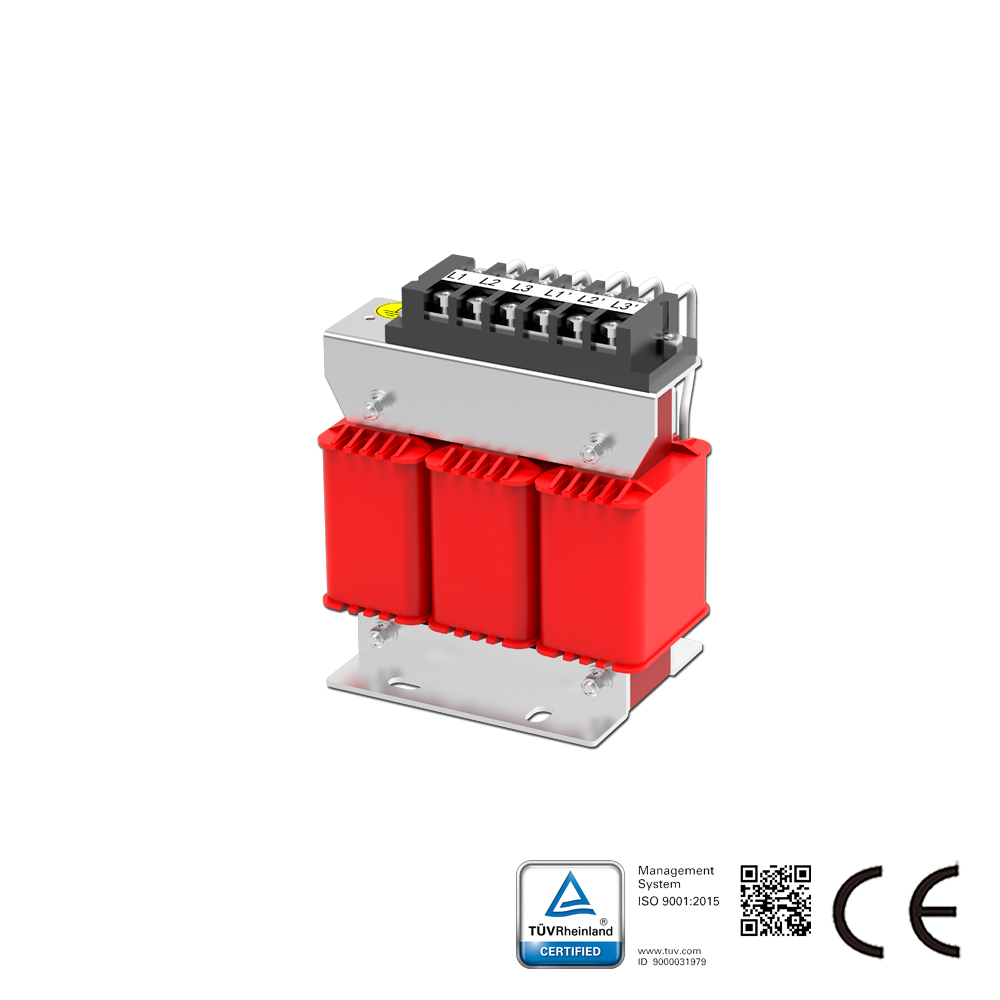

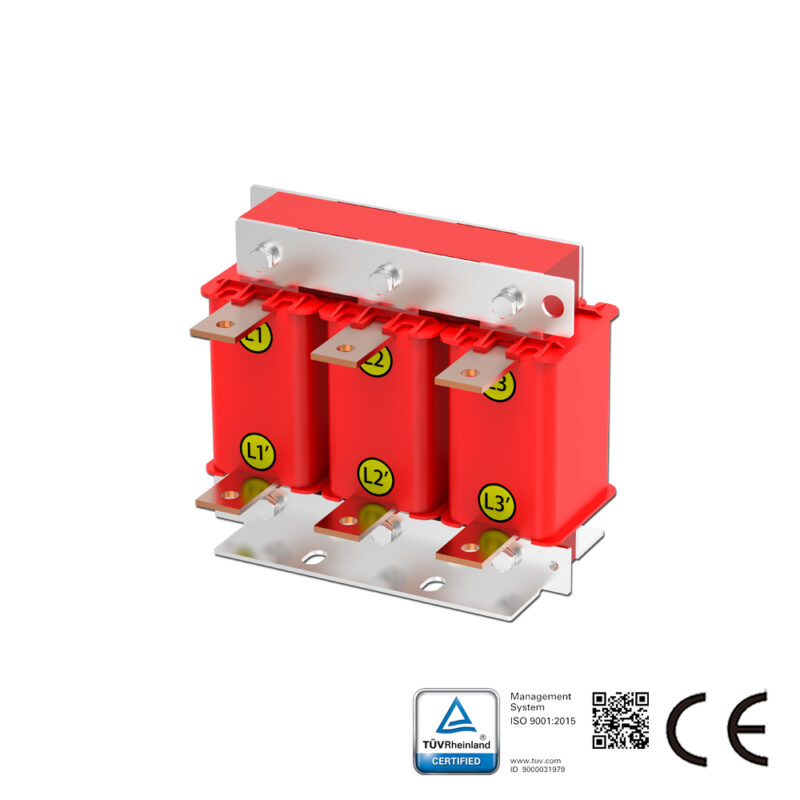

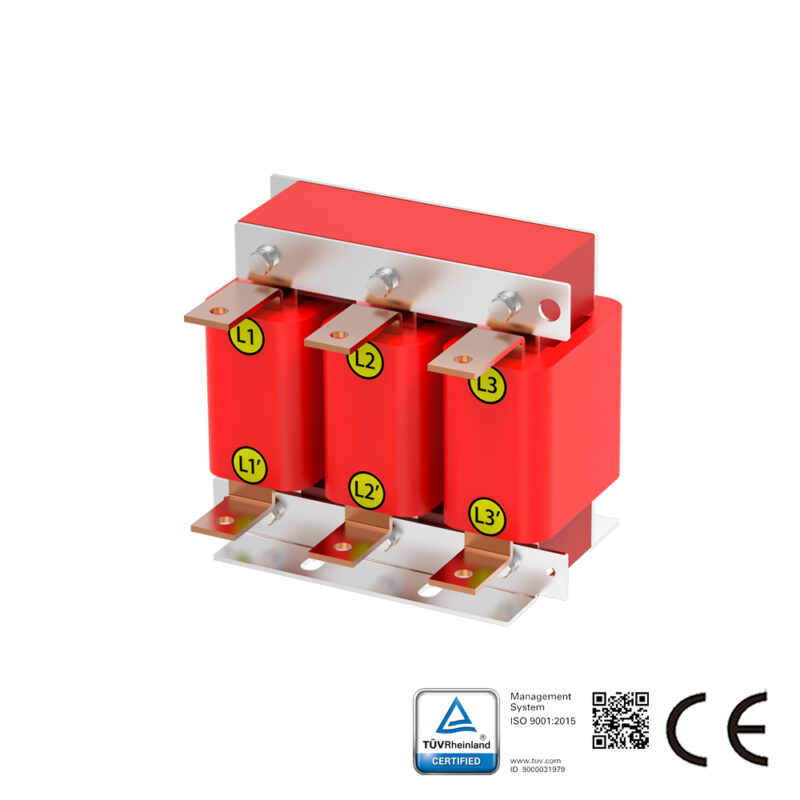

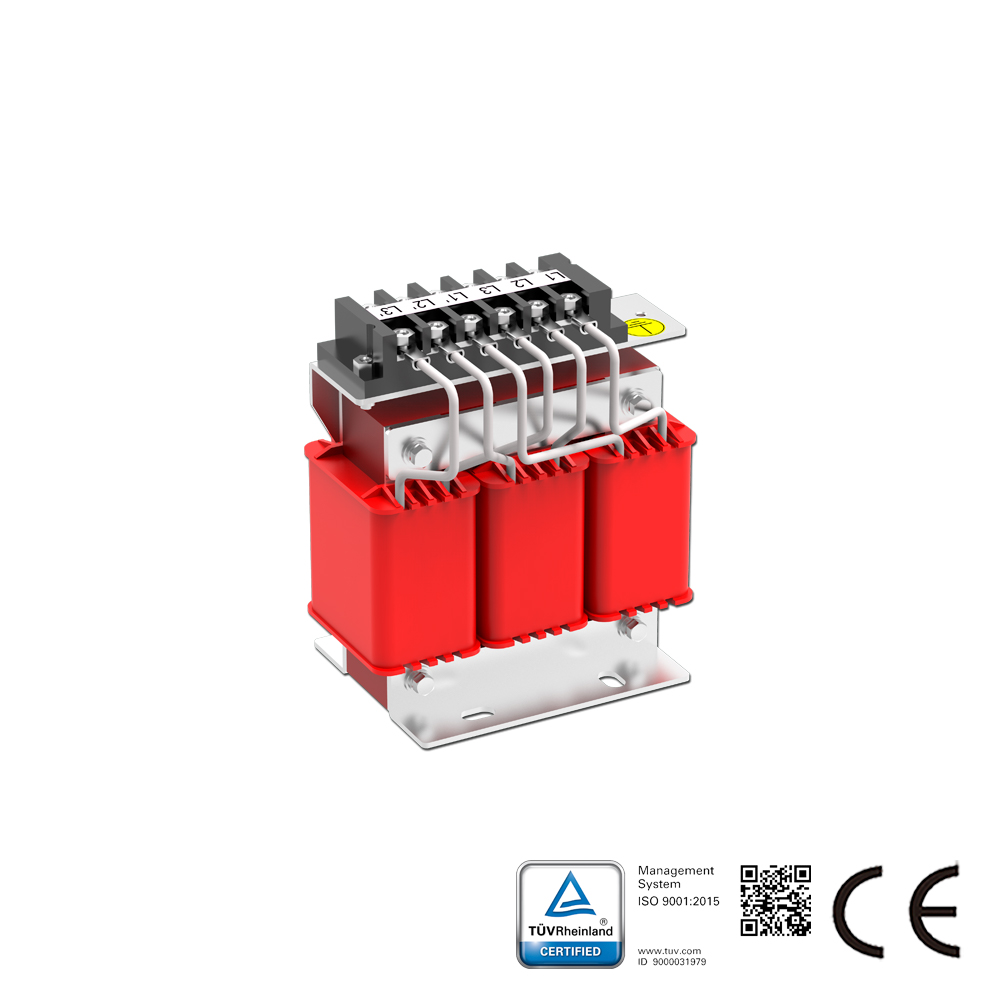

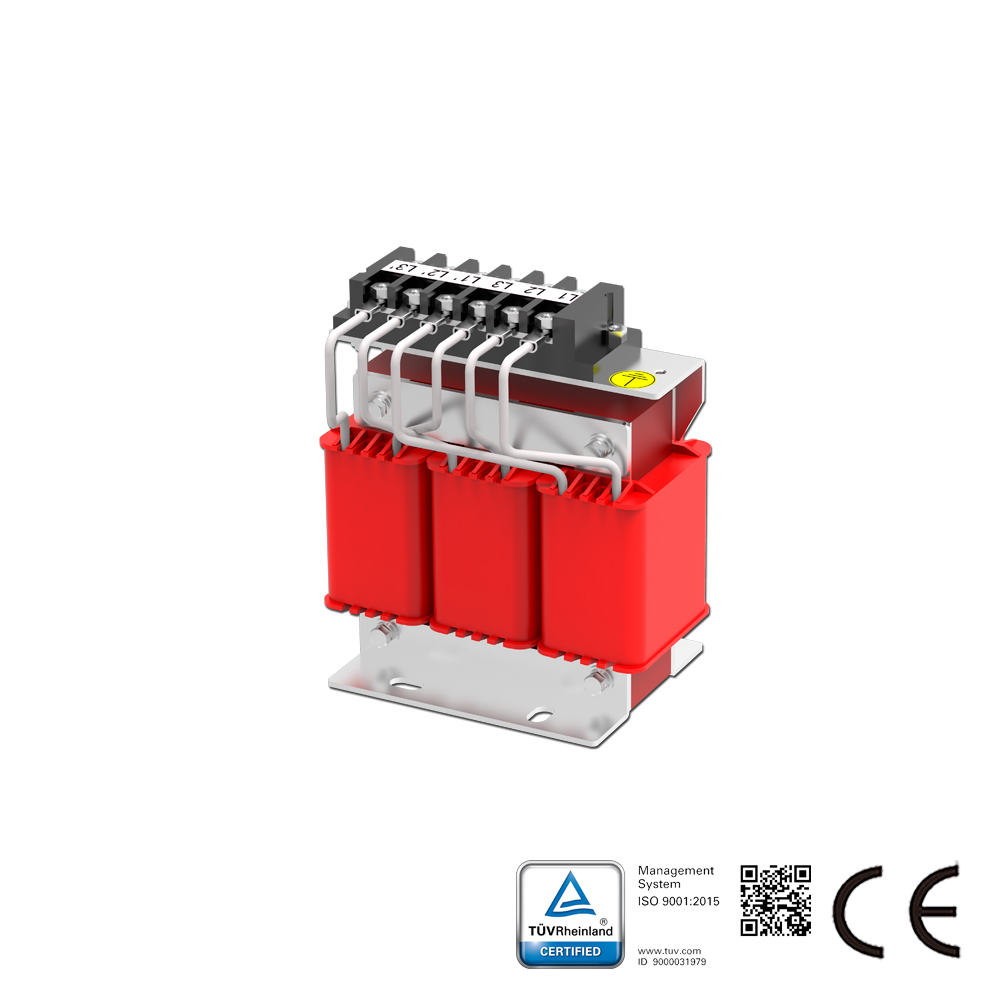

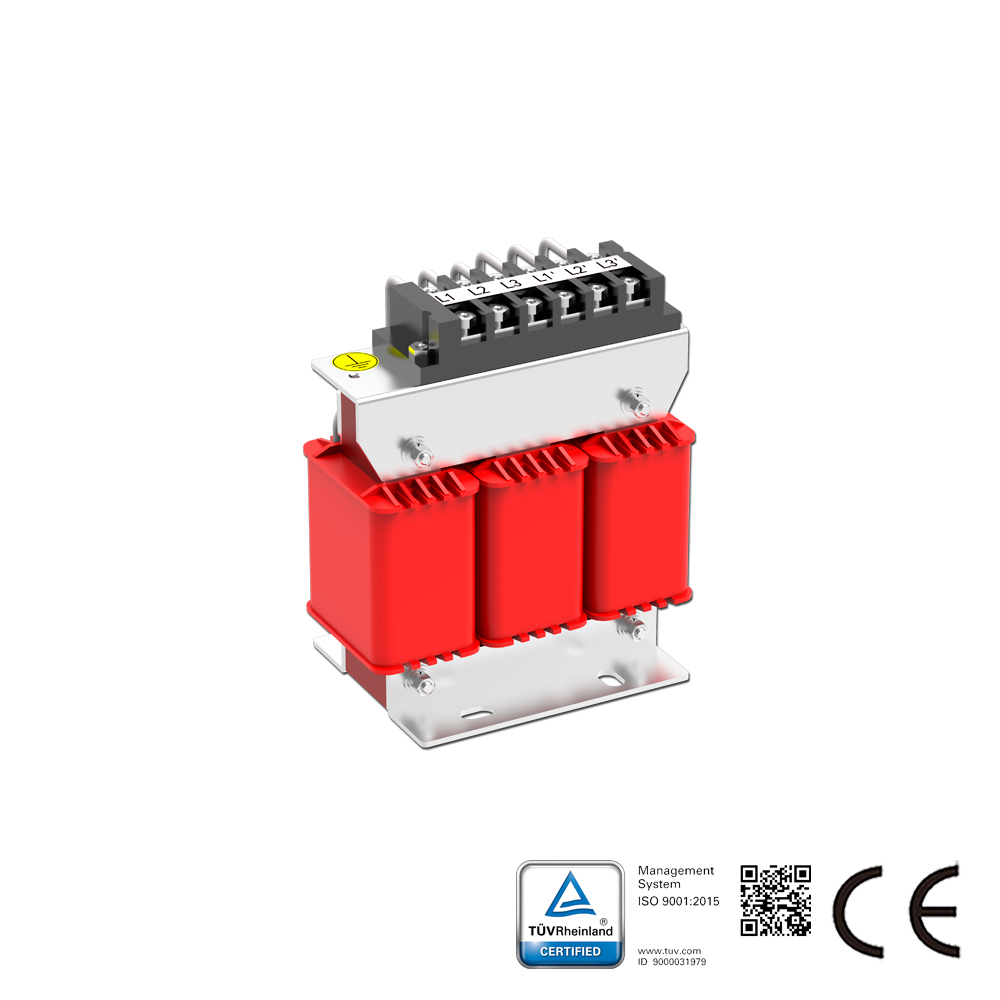

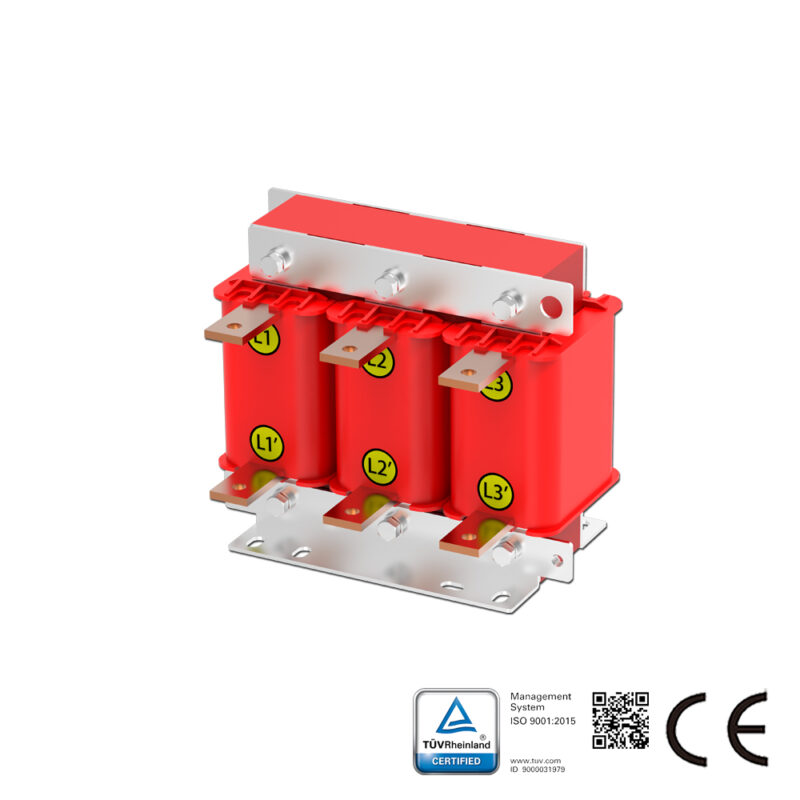

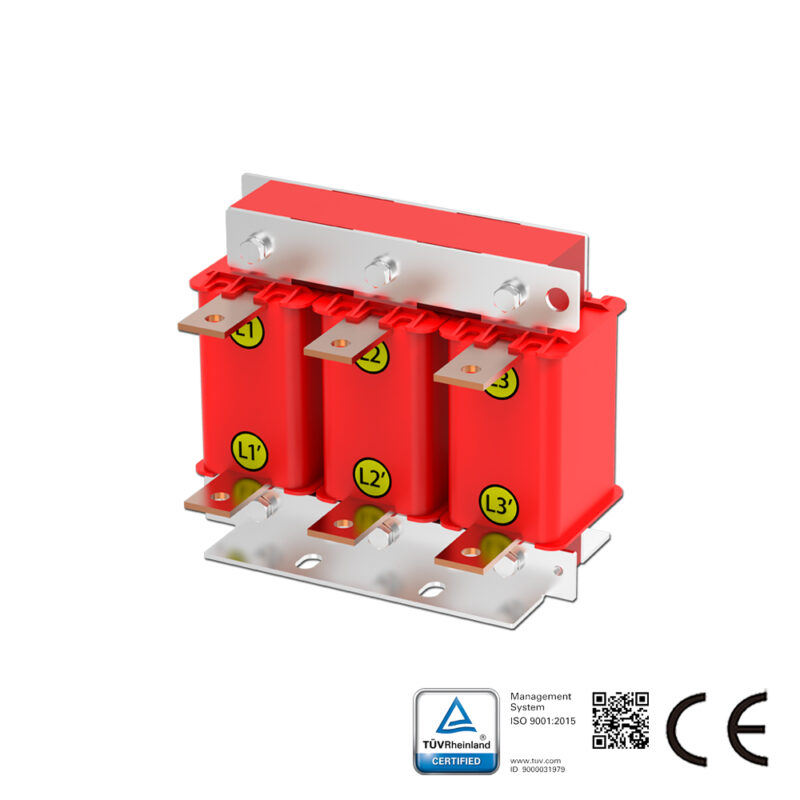

Descrição do Reator de Linha:

Os Reatores de Linha da série SKS-ACL são instalados em série com equipamentos elétricos para introduzir uma impedância controlada específica no circuito de CA. Esta série é aplicada no lado de entrada de acionamentos de CA para suprimir sobretensão de partida, reduzir a corrente de partida e de pico, melhorar o fator de potência real, restringir harmônicos da rede e melhorar a forma de onda da corrente de saída. O Reator de Linha de CA também é conhecido como Reator de Entrada ou Bobina de CA.

Características dos Materiais do Reator de Linha:
Escolha Flexível de Material: Seleção de aço silício, material magnético de ferrite ou núcleo amorfo conforme a frequência de aplicação;
Propriedades Excelentes: Devido à estrutura de enrolamento folheado, baixa resistência CC, forte resistência a forças eletromagnéticas, boa capacidade de sobrecarga em curto prazo.
Desempenho Confiável: Utilização de materiais de isolamento classe F, garantindo que os produtos mantenham desempenho confiável em condições de trabalho adversas.
Baixo Ruído: Projetado com baixa densidade de fluxo magnético, os reatores possuem alta linearidade. Com chapas de sobrecarga robustas, o ruído do reator é baixo.

Características desta série:
Potência operacional nominal: 380V/690V/1140V
Frequência operacional: 50/60Hz
Faixa de corrente: 5-1600A
Temperatura ambiente de operação: -25℃ a 50℃
Rigidez Dielétrica: Núcleo-enrolamento, CA 3000V/50Hz/5mA/ sem danos em 60s (teste de fábrica)
Resistência de Isolamento: Núcleo-Enrolamento, CC 1000V, Resistência >100M ohm
Ruído: Inferior a 65dB (medido a 10 metros do reator na horizontal)
Grau de Proteção: IP00
Classe de Isolamento: F/H
Norma: GB 19212.1-2008 GB/T 1094.6-2011

Aplicação do Reator de Linha:
Para inversor e motor
