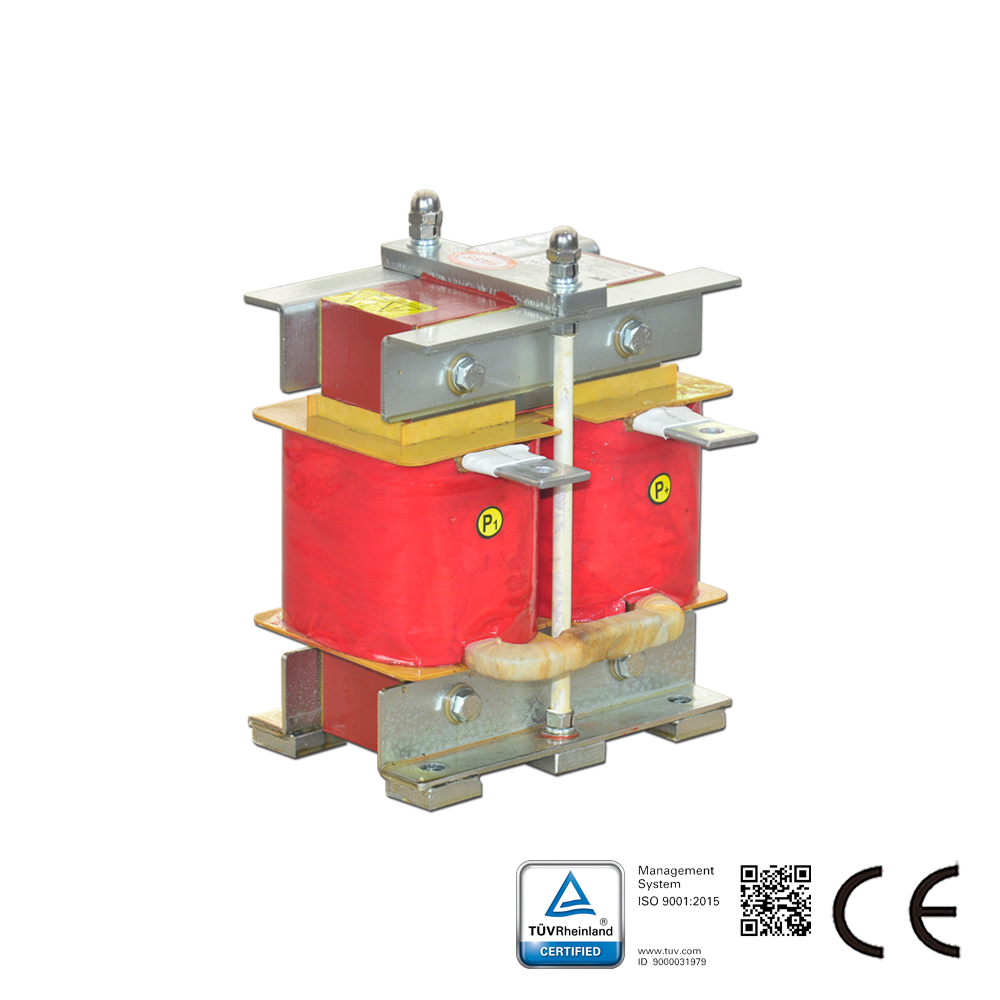

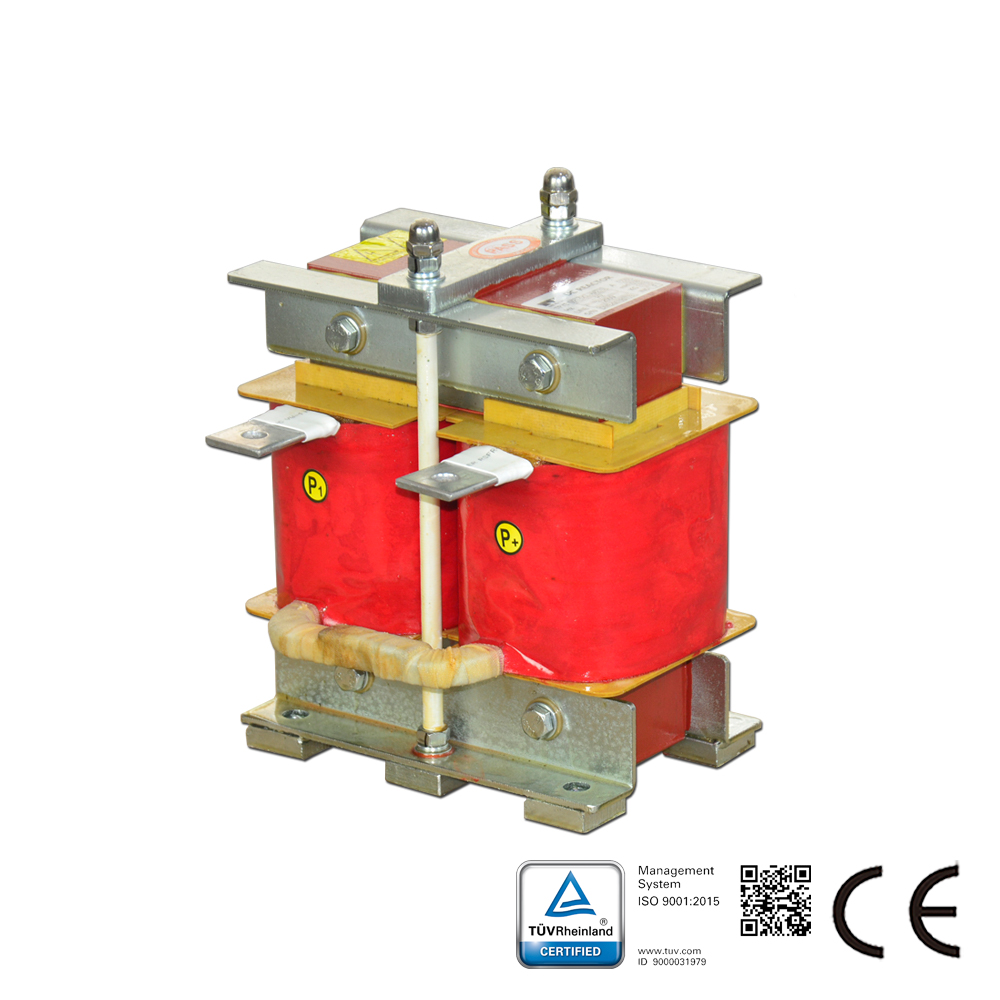

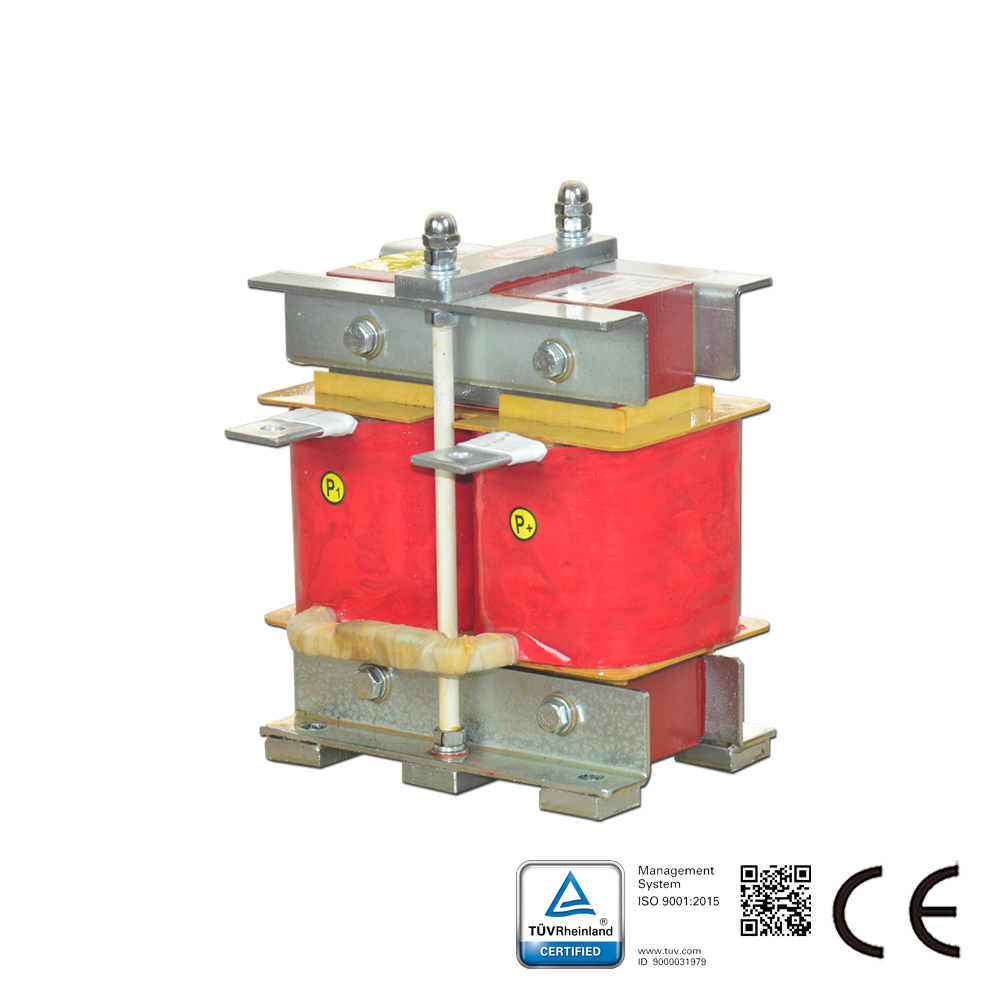

Descrição do Reator DC:

Os estranguladores de rede magnéticos também realizam o benefício bidirecional dos estranguladores de linha. A distorção de tensão de linha e os entalhes causados pelo inversor são filtrados da fonte de alimentação CA de entrada e, inversamente, a interferência imposta na linha por outros dispositivos é filtrada do inversor. A corrente de curto-circuito disponível da linha é limitada. O Reator DC também é conhecido como reator de corrente contínua.

Características do material do reator CC:
1. Resistência a altas temperaturas: O material de isolamento interno é combinado com um processo sem moldura, a resistência ao calor do indutor é forte, com classe F ou H opcional.
2. Redução de ruído: O entreferro do indutor utiliza processo de soldagem a arco de argônio, que apresenta baixo ruído, pequena fuga de fluxo magnético e indutância estável.
3. Resistência eletromagnética: Bobinado com processo de enrolamento de folha, o indutor possui forte resistência à força eletromagnética e boa qualidade de apresentação.
4. Volume pequeno: Núcleo com chapas de aço silício de grão orientado laminadas a frio, conferindo ao indutor alta confiabilidade, tamanho pequeno, peso leve e baixo custo.

Características desta série:
1. Tensão do inversor (sistema): 0,4 kV
2. Faixa de tensão: CC 600 V – 1200 V
3. Rigidez dielétrica: Núcleo-bobinagem, CA 3000 V/50 Hz/5 mA, sem danos em 60 s (teste de fábrica)
4. Resistência de isolamento: Núcleo-bobinagem, CC 1000 V, resistência > 100 MΩ
5. Ruído: Menos de 65 dB (medido a 10 metros de distância do reator horizontalmente)
6. Norma: GB 19212.1-2008, GB/T1094.6-2011

Aplicação do reator CC:
1. Redução da corrente no circuito CC. Garantir corrente contínua quando o valor de indutância atingir um certo grau.
2. Reduzir e prevenir danos à ponte retificadora e superaquecimento da capacitância causados por corrente de pulso.
3. Melhoria do fator de potência, redução do pulso CA na barra CC, limitação de transitórios de tensão da rede.
