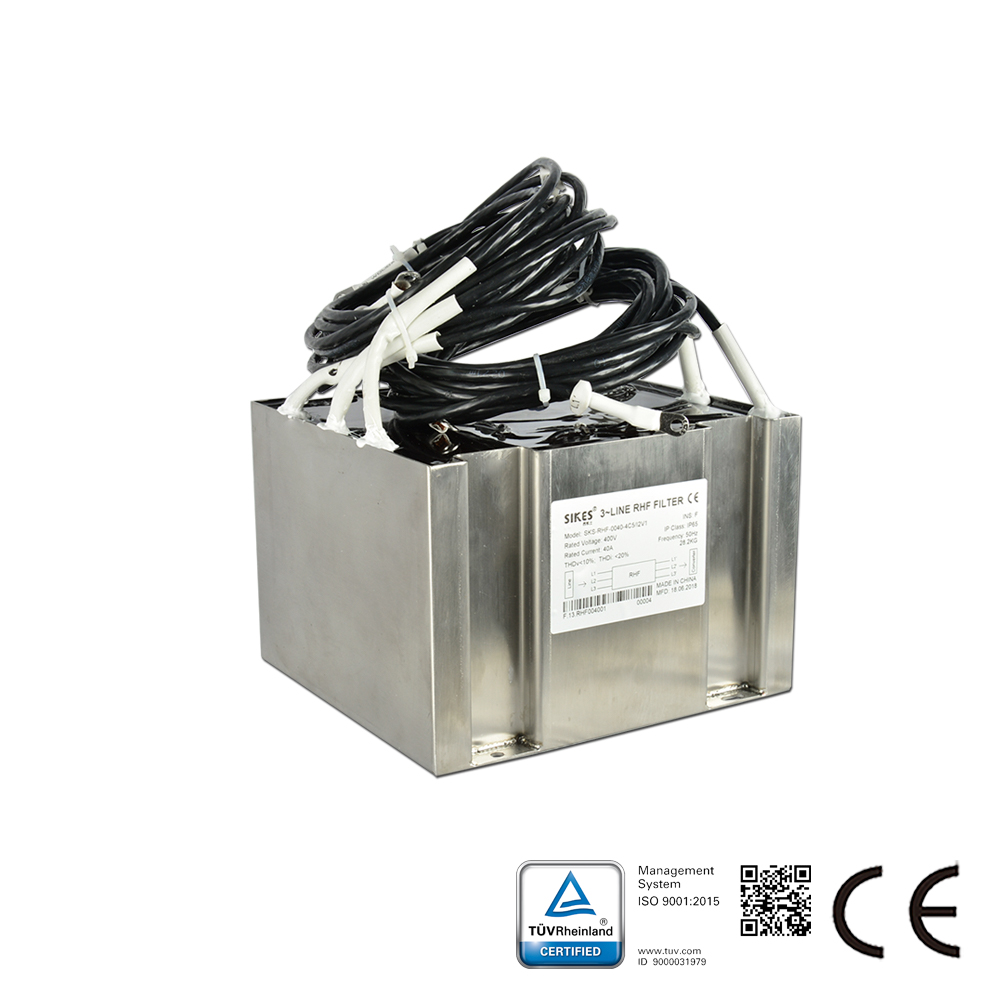

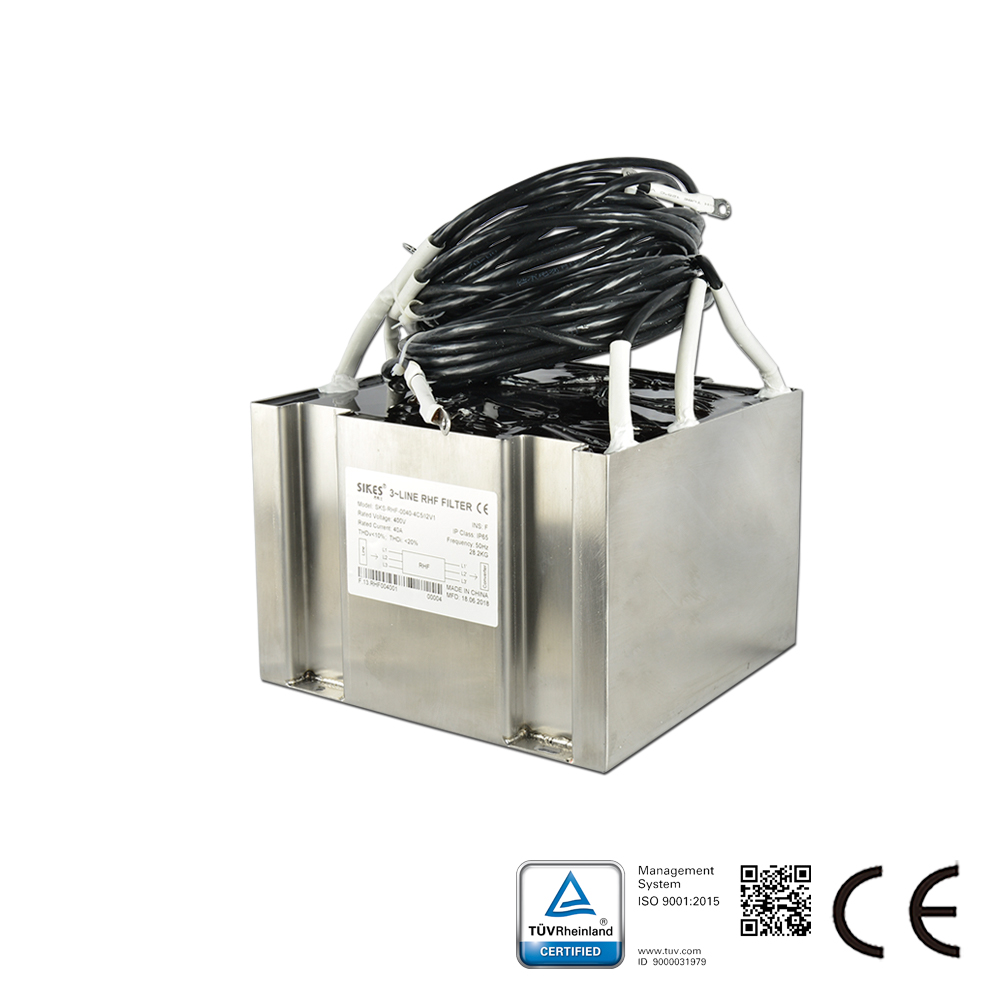

O filtro harmônico passivo Sikes é projetado para quase qualquer tipo de aplicação eletrônica com retificadores de seis pulsos na entrada. O filtro pode reduzir eficientemente a distorção da corrente harmônica ao nível necessário.Aplicação típica: fontes de alimentação trifásicas não lineares onde o risco potencial é alto devido à sobrecarga térmica e elétrica causada por correntes harmônicas.(THDi < 5% sob consulta)
Características do produto do filtro harmônico:
O filtro mais compacto com THDi<10%(5%);
Projeto de instalação rápida e comissionamento fácil;
Filtro harmônico passivo econômico;
Ajuda a cumprir os padrões internacionais de qualidade de energia.
Características técnicas do filtro harmônico:
Tensão nominal de operação: 3*380 a 500 VCA ±10%;
Frequência de operação: 50 Hz (60 Hz sob consulta);
THDi<10% ou <5% (requisitos do sistema: TDHv<2%, desequilíbrio de tensão de linha<1%);
Potência nominal: 3,7 kW a 630 kW;
Eficiência: 98% a 99% na tensão de linha nominal;
Sobrecarga: 1,6 vezes a corrente nominal por 1 minuto, uma vez por hora;
Temperatura ambiente: -25 a +40°C;
Proteção: IP30 (IP40/IP65 sob consulta), interno: IP20;
Resfriamento: ar forçado interno;
O filtro harmônico passivo Sikes é sua escolha ideal, exceto os filtros Schaffner e MTE.
Aplicações do filtro harmônico:
Transporte ferroviário;
Carregadores rápidos CC;
Instalações de HVAC;
Aplicações de ventiladores e bombas;
Automação industrial e equipamentos robóticos;
Acionamentos de motores CA e CC e inversores de frequência;
Equipamentos com retificador de entrada de seis pulsos.
| AC/DC | AC |
| Classe IP | IP65 |
| Faixa de corrente nominal (A) | 40 |
| Faixa de tensão nominal (V) | 400 |
| Fase | 3 fases |
| Frequência de comutação | Sob consulta |
| THDi | <10% |
| THDv | <20% |
| Tipo de ótica | Passivo |
