Descrição do Produto:

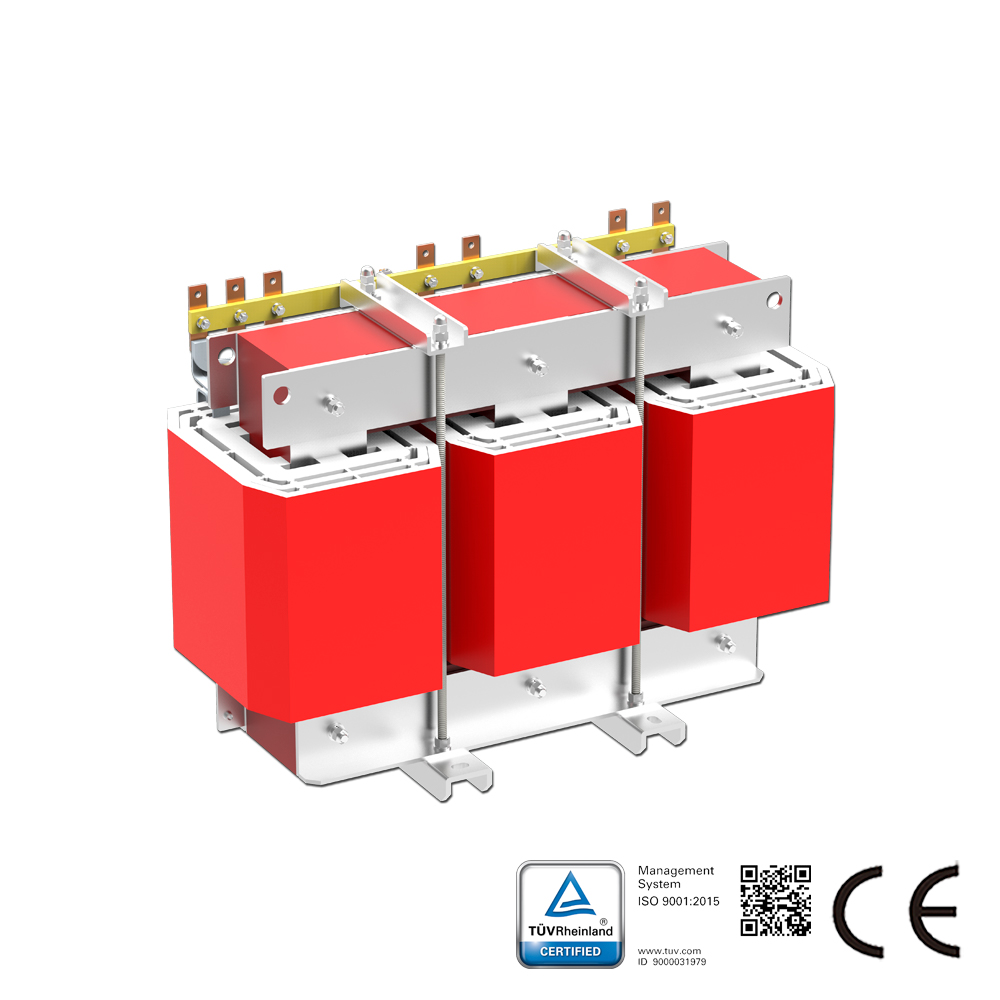

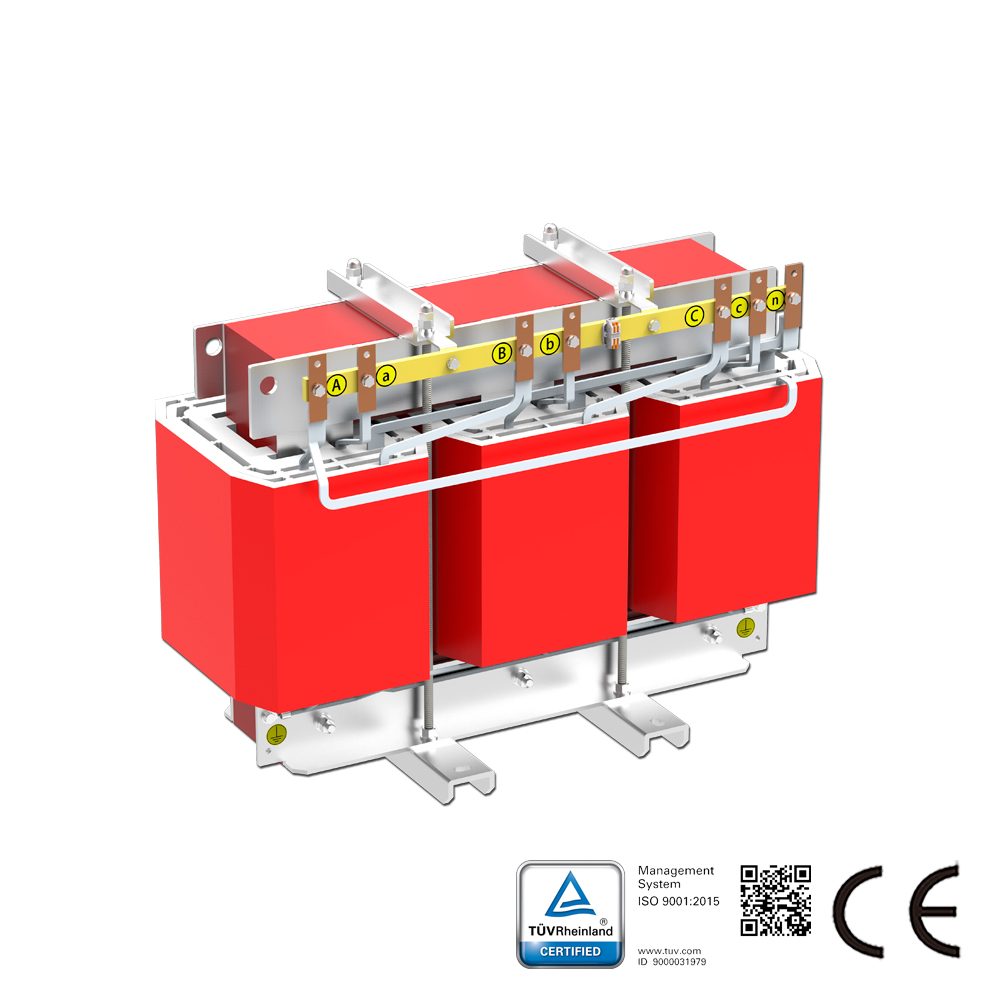

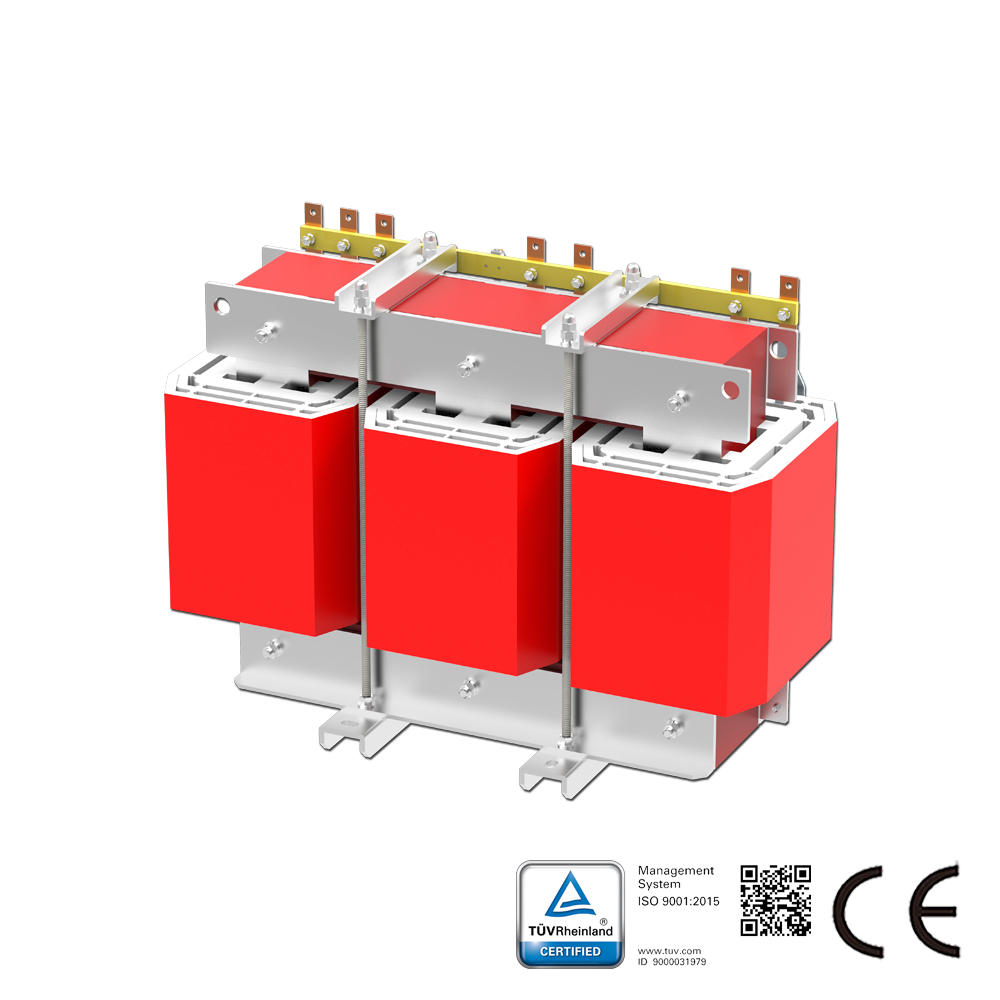

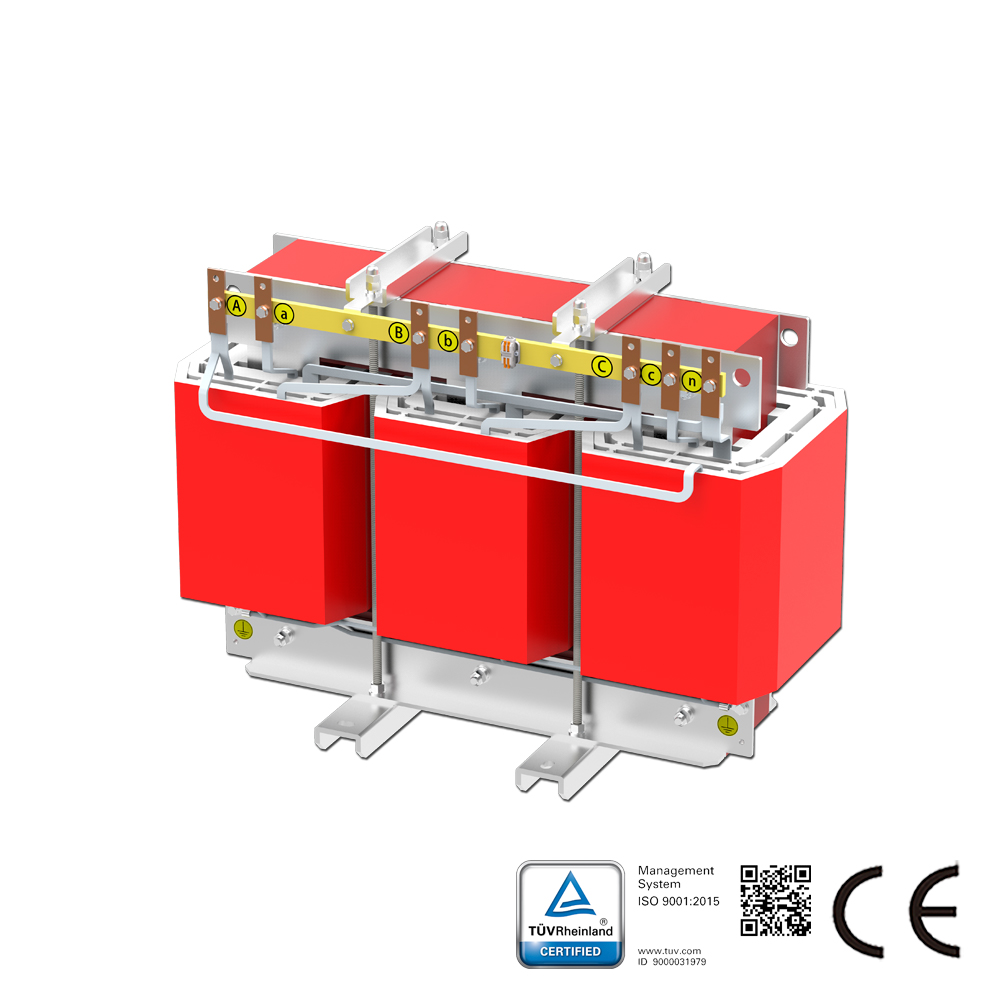

O transformador de isolamento trifásico com fator K13 é um transformador de isolamento trifásico a seco, projetado especificamente para cargas não lineares com alto teor de harmônicos. Seu núcleo é classificado com K=13, permitindo suportar o aquecimento adicional causado por correntes harmônicas e garantindo operação estável em condições de altos harmônicos. Adequado para cenários de harmônicos médios a altos (THDi ≤ aprox. 60%), acomoda de 70% a 90% de cargas não lineares (ex.: data centers, UPS, inversores de frequência variável).

Função principal: Não elimina harmônicos, mas, por meio de projeto especial, controla o aquecimento harmônico, evita o superaquecimento dos enrolamentos e prolonga a vida útil.

Parâmetros Básicos:

Potência nominal: 10kVA ~ 1000kVA
Tensão de entrada: Trifásica 380V-690V (±10%)
Tensão de saída: Trifásica 380V-690V (±10%)
Frequência: 50/60Hz
Grupo de ligação: Dyn11
Método de resfriamento: AN (resfriamento natural a ar) / AF (resfriamento forçado a ar)
Classe de isolamento: Classe F (155°C), Classe H (180°C)
Grau de proteção: IP00 / IP20 / IP54
Normas: IEC 60076-11, UL 5085, GB 6450

Principais Características de Projeto (Diferenciação de Transformadores Padrão)

Projeto do enrolamento:
Utiliza fio classe térmica superior a 180°C para suportar efeito de cobertura e aquecimento harmônico
Seção transversal do condutor aumentada e processo de enrolamento otimizado para reduzir perdas harmônicas adicionais
Capacidade do condutor neutro ampliada (adequado para desequilíbrio trifásico e harmônicos de sequência zero)
Núcleo: Chapas de aço silício de baixa perda para reduzir perdas no ferro e diminuir a elevação de temperatura
Isolamento e blindagem: Isolação elétrica primário-secundário + blindagem eletrostática para suprimir interferência de modo comum e reduzir tensão neutro-terra
Controle de elevação de temperatura: Sob condições de carga harmônica K13, a elevação de temperatura do enrolamento não excede o limite da classe de isolamento.

Características do Produto:
Alta compatibilidade harmônica: Classificação K13, perfeitamente adequado para cargas não lineares de 70% a 90% (UPS, servidores, inversores de frequência, retificadores)
Segurança a seco: Isento de óleo, à prova de fogo, à prova de explosão, livre de manutenção — ideal para uso interno, data centers, hospitais
Alta eficiência e baixo ruído: Eficiência ≥98%, ruído <55dB (resfriamento AN)
Longa vida útil e confiabilidade: Isolamento classe H, dissipação de calor otimizada, suporta alta carga contínua 24/7 (fator de carga >95%)
Instalação flexível: Design compacto, opções de montagem no piso ou em gabinete, adequado para distribuição de energia industrial e predial
Conformidade com normas: Atende às normas IEC/UL/GB, adequado para ambientes exigentes como data centers, instalações industriais e locais médicos

Aplicações Típicas:
Centros de dados: Servidores, UPS, condicionadores de ar de precisão, distribuição de energia PDU
Automação industrial: Inversores de frequência (VFDs), servos, acionamentos CC, equipamentos de soldagem
Setor médico/Telecomunicações: Imagiologia médica, equipamentos de sala cirúrgica, estações base de comunicação, PABX
Edifícios comerciais: Iluminação LED, elevadores, conjuntos de dispositivos eletrónicos de escritório
