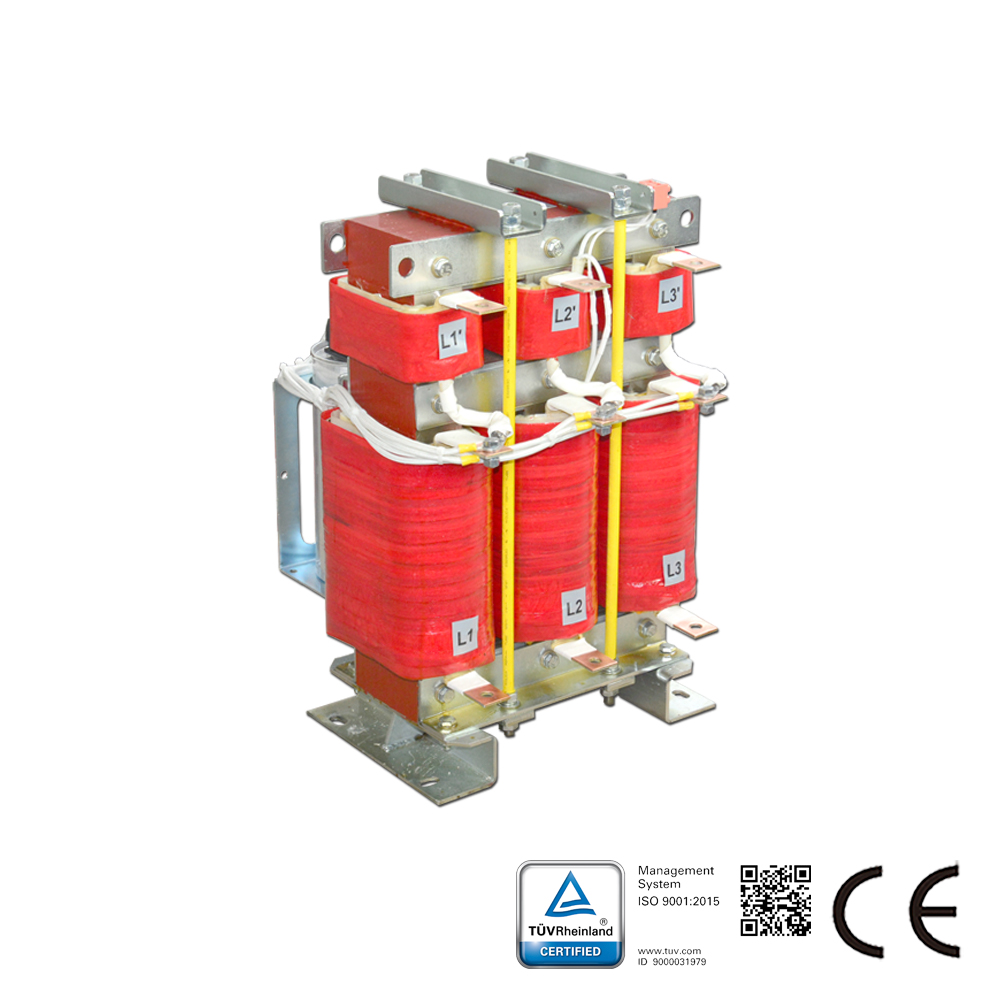

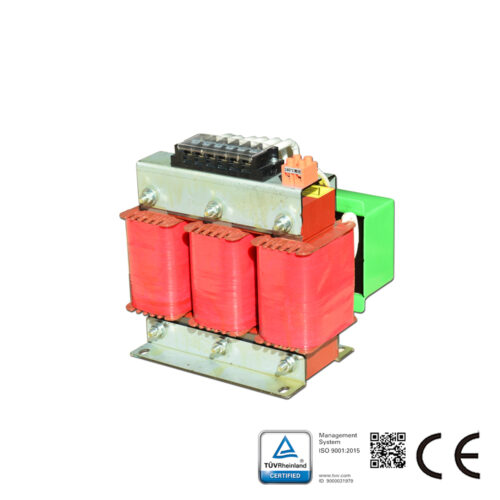

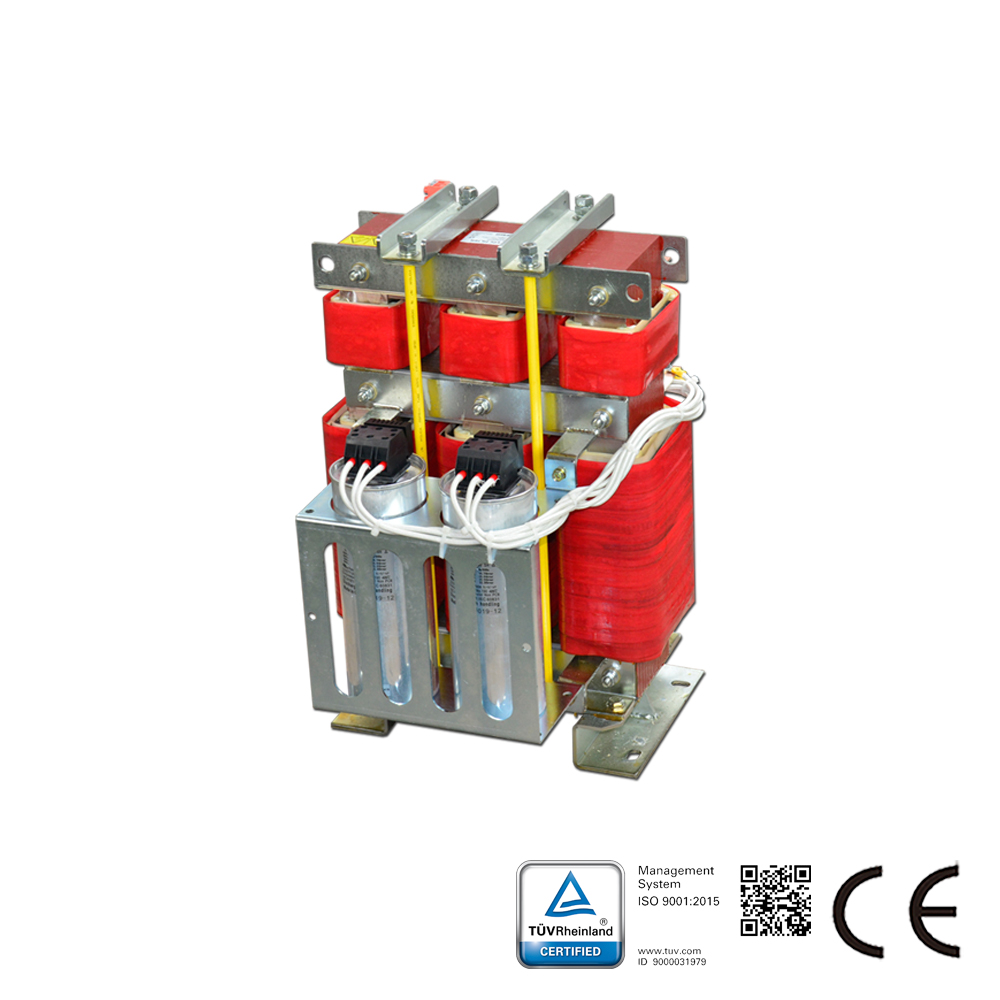

Descrição do filtro LCL:

O filtro LCL foi projetado para resolver o problema de tensão harmônica na conexão à rede, convertendo a forma de onda de tensão PWM em uma onda senoidal pura, reduzindo a distorção na rede elétrica e garantindo o funcionamento adequado de todo o sistema. O filtro LCL também limita as harmônicas de corrente.

Características do Filtro LCL:
Melhoria da qualidade de energia para o Conversor de Alimentação Ativa (AIC)
Alta atenuação da frequência de pulso para o lado da rede
Resistores de amortecimento integrados para suprimir oscilações de corrente
Grau de proteção: IP00
Modificações possíveis conforme requisitos específicos do cliente
Projeto em conformidade com a certificação CE

Dados técnicos e condições de medição do Filtro LCL:
Tensão nominal: 400 V CA (50/60 Hz)
Corrente nominal: Referida à temperatura nominal de 50 °C1)
Tensão de ensaio: 2240 V CC, 2 s (fase/fase), 2720 V CC, 2 s (fases/carcaça)
Capacidade de sobrecarga: 1,5 x corrente nominal por 3 min a cada hora
Conversor de Alimentação Ativa (AIC)/Frequência da portadora do inversor de frequência: 2 kHz … 8 kHz
Frequência do motor: 0 Hz … 100 Hz
Comprimento do cabo do motor: inferior a 150 m
Ruído: aproximadamente 72 dB
Categoria climática (IEC 60068-1): 25/100/21

Terminais:
Blocos terminais à prova de toque (16 A a 66 A)
Barramentos para reatores AIC e reatores de linha (100 A a 400 A)

Aplicação do Filtro LCL:
Conversor Ativo de Alimentação (AIC), Inversor de Frequência de Quatro Quadrantes, aplicações fotovoltaicas e outras de energia renovável que exigem conversores do tipo rede.
