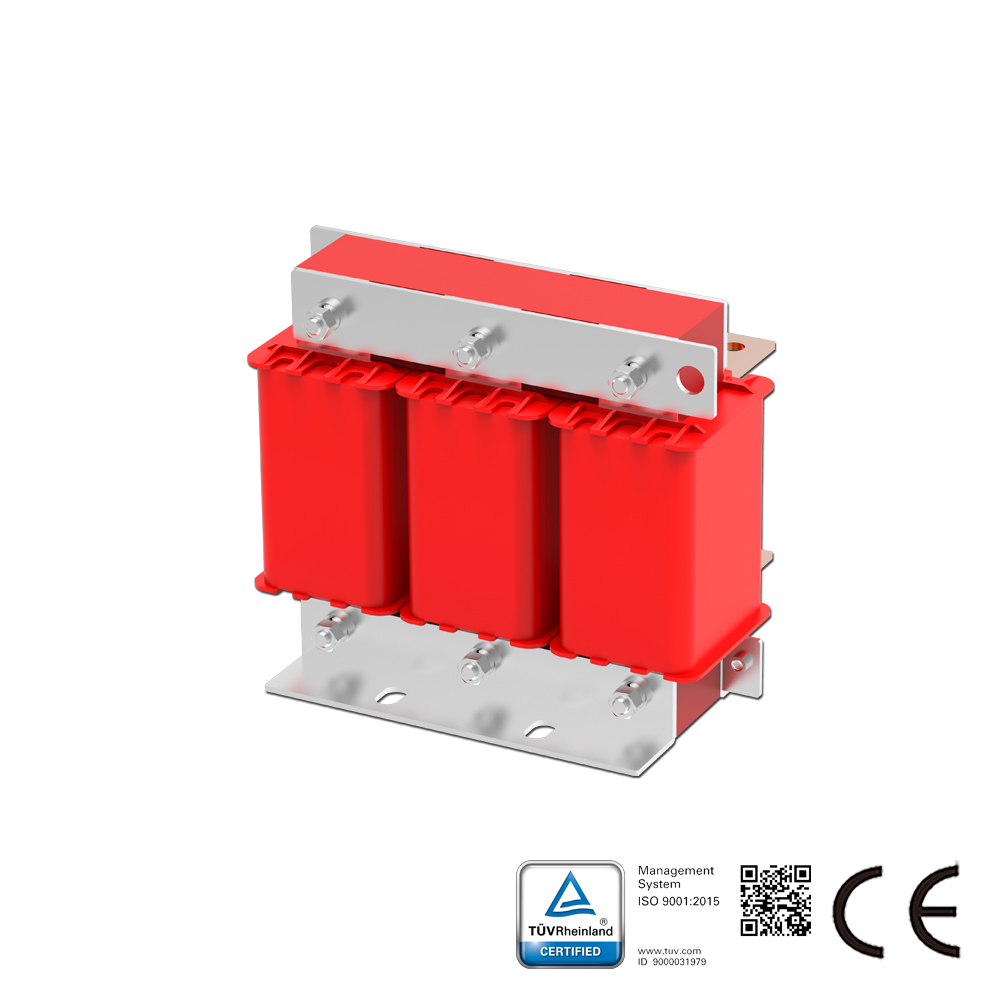

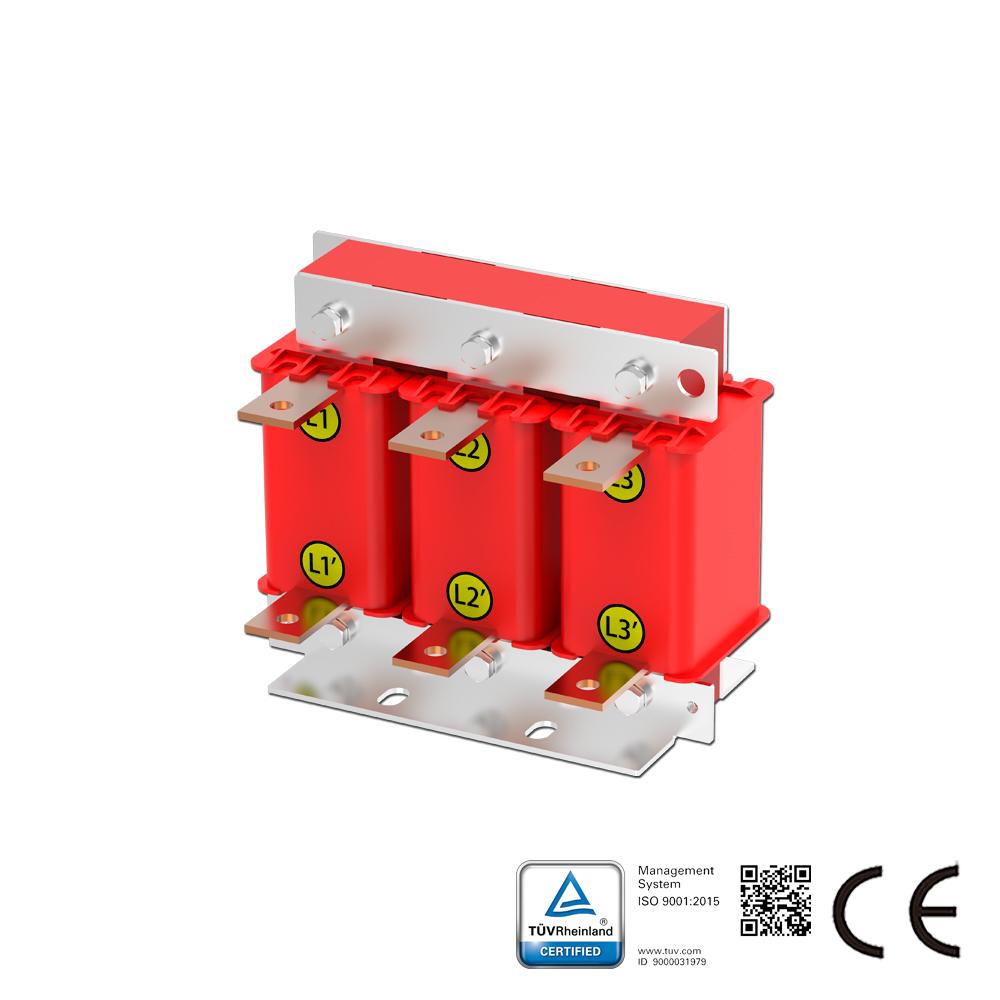

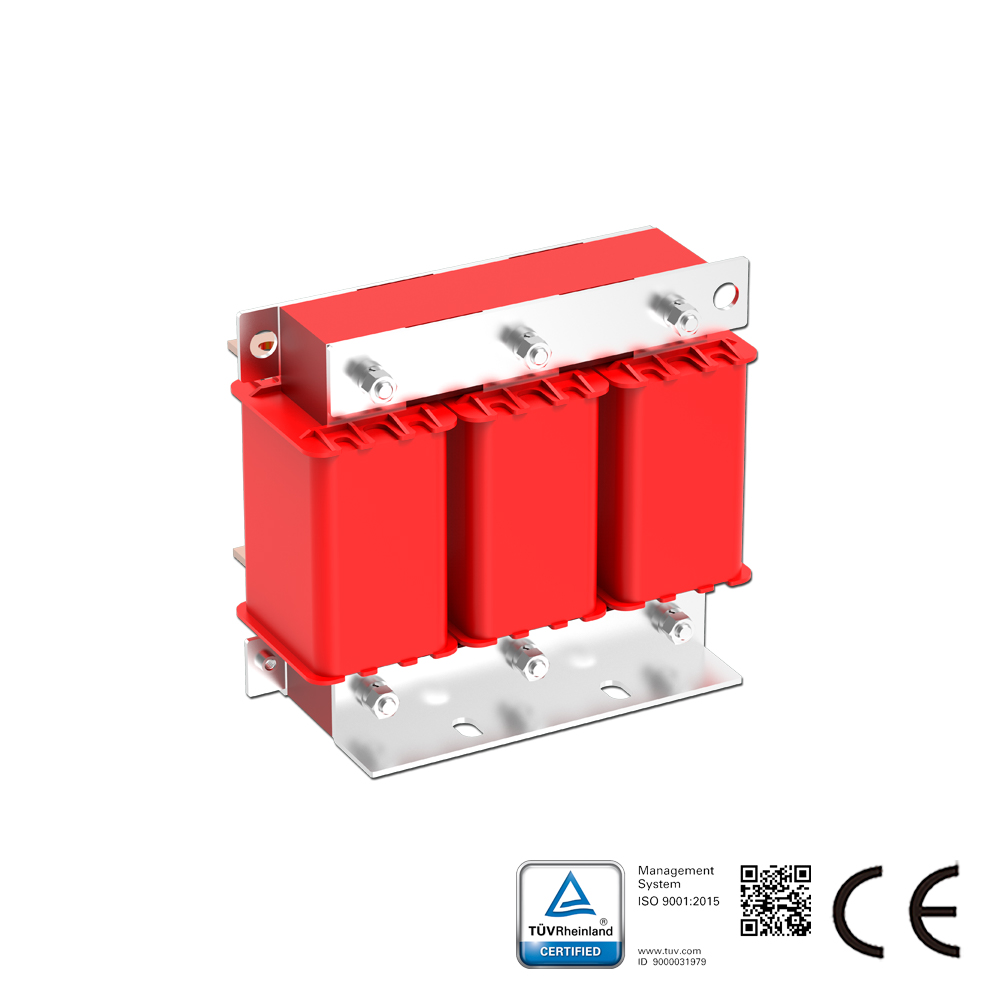

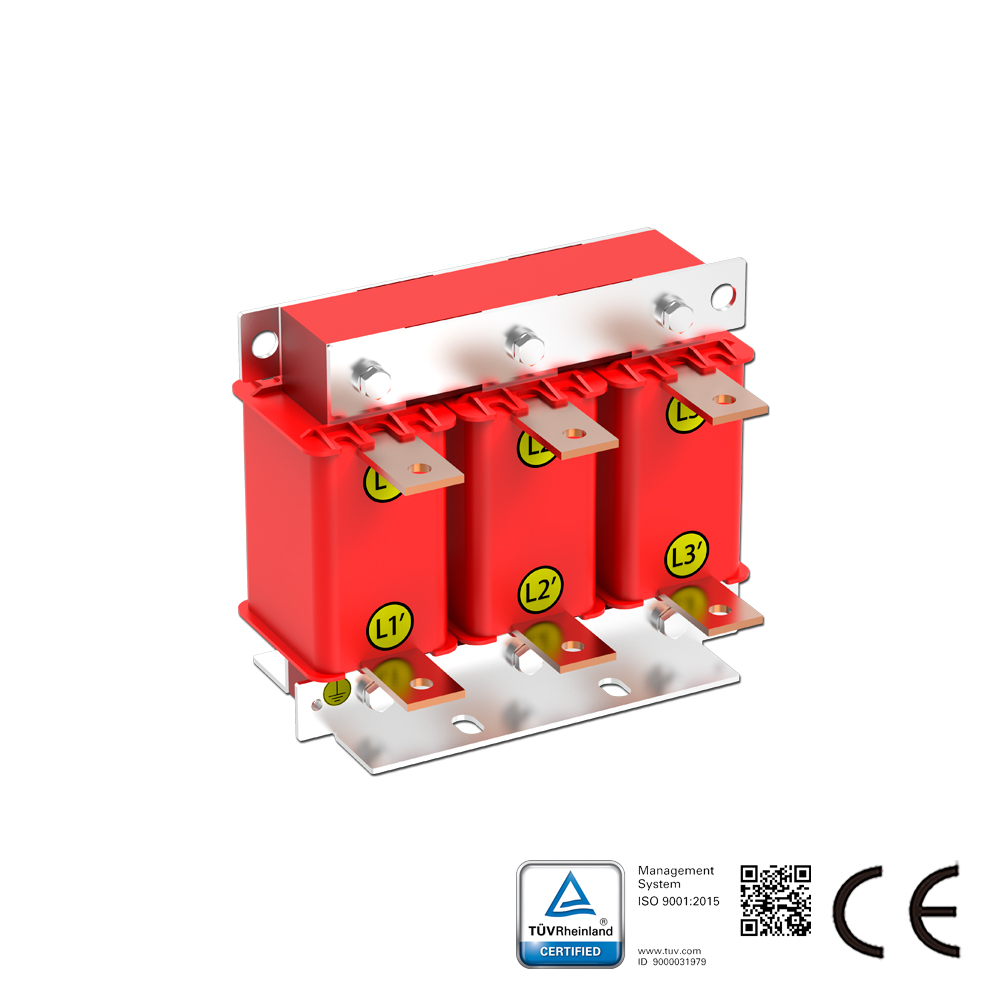

Reator de Carga CA Trifásico 400V, 1%(uK), Corrente Nominal 150A, 55kW

Modelo: SKS-OCL-0150-AL/4-1

Descrição do Reator de Carga: Os Reatores de Carga da série SKS-OCL são instalados em série com equipamentos elétricos para introduzir uma impedância controlada específica no circuito de CA. Esta série é aplicada no lado de saída de acionamentos de CA para suprimir sobretensão de impulso, reduzir a corrente de pico e de impulso, melhorar o fator de potência real, restringir harmônicos da rede e melhorar a forma de onda da corrente de saída. O Reator de Linha também é conhecido como Reator de Saída.

Consulta de Produto ou Solução

Chat ao Vivo

Compartilhar em:

Especificações

CA/CC	CA
Classe de IP	IP00
Faixa de tensão nominal (V)	400
Fase	Trifásico
Faixa de potência (KW)	55
Frequência de operação	50/60Hz
Faixa de corrente nominal (A)	150
Taxa de impedância	1%

Detalhes do Produto

Descrição do Reator de Carga:

Os Reatores de Carga da série SKS-OCL são instalados em série com equipamentos elétricos para introduzir uma impedância controlada específica no circuito de CA. Esta série é aplicada no lado de saída de acionamentos de CA para suprimir sobretensão de impulso, reduzir a corrente de pico e de impulso, melhorar o fator de potência real, restringir harmônicos da rede e melhorar a forma de onda da corrente de saída. O Reator de Linha também é conhecido como Reator de Saída.

Características

Características dos Materiais do Reator de Carga:
Escolha Flexível de Material: Seleção de núcleo de aço silício, material magnético de ferrite ou núcleo amorfo conforme a frequência de aplicação;
Propriedades Excelentes: Devido à estrutura de enrolamento folheado, baixa resistência CC, forte resistência a forças eletromagnéticas e boa capacidade de sobrecarga em curto prazo;
Desempenho Confiável: Utilização de materiais de isolamento classe F, garantindo que os produtos mantenham desempenho confiável em condições de trabalho adversas;
Baixo Ruído: Projetado com baixa densidade de fluxo magnético, os reatores apresentam alta linearidade. Com chapas de sobrecarga robustas, o ruído do reator é reduzido.

Características desta série:
Potência operacional nominal: 380V/690V/1140V
Frequência operacional: 50/60Hz
Faixa de corrente: 5-1600A
Temperatura ambiente de operação: -25℃ a 50℃
Rigidez Dielétrica: Núcleo-enrolamento, CA 3000V/50Hz/5mA, sem danos em 60s (teste em fábrica)
Resistência de Isolamento: Núcleo-enrolamento, CC 1000V, resistência >100M ohm
Ruído: Inferior a 65dB (medido a 10 metros do reator horizontalmente)
Classe de proteção: IP00
Classe de isolamento: F/H
Norma: GB 19212.1-2008 / GB/T 1094.6-2011
