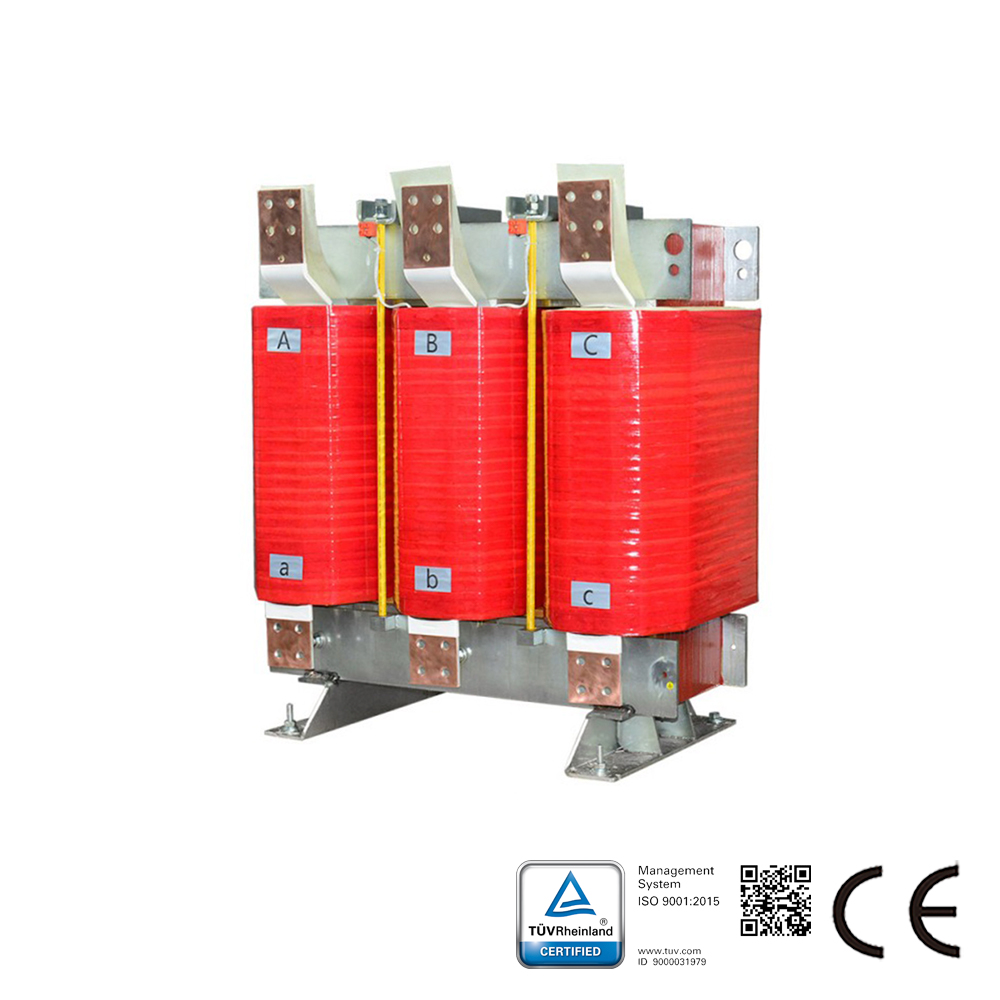

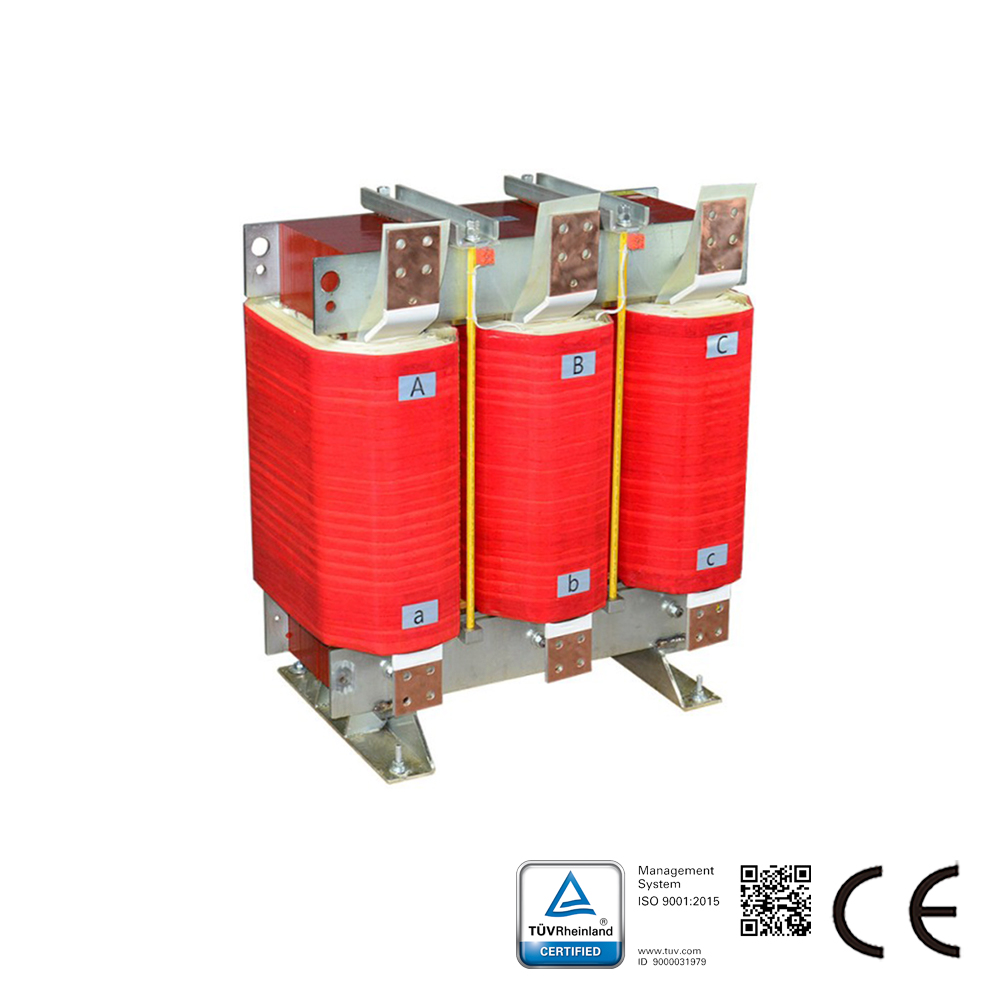

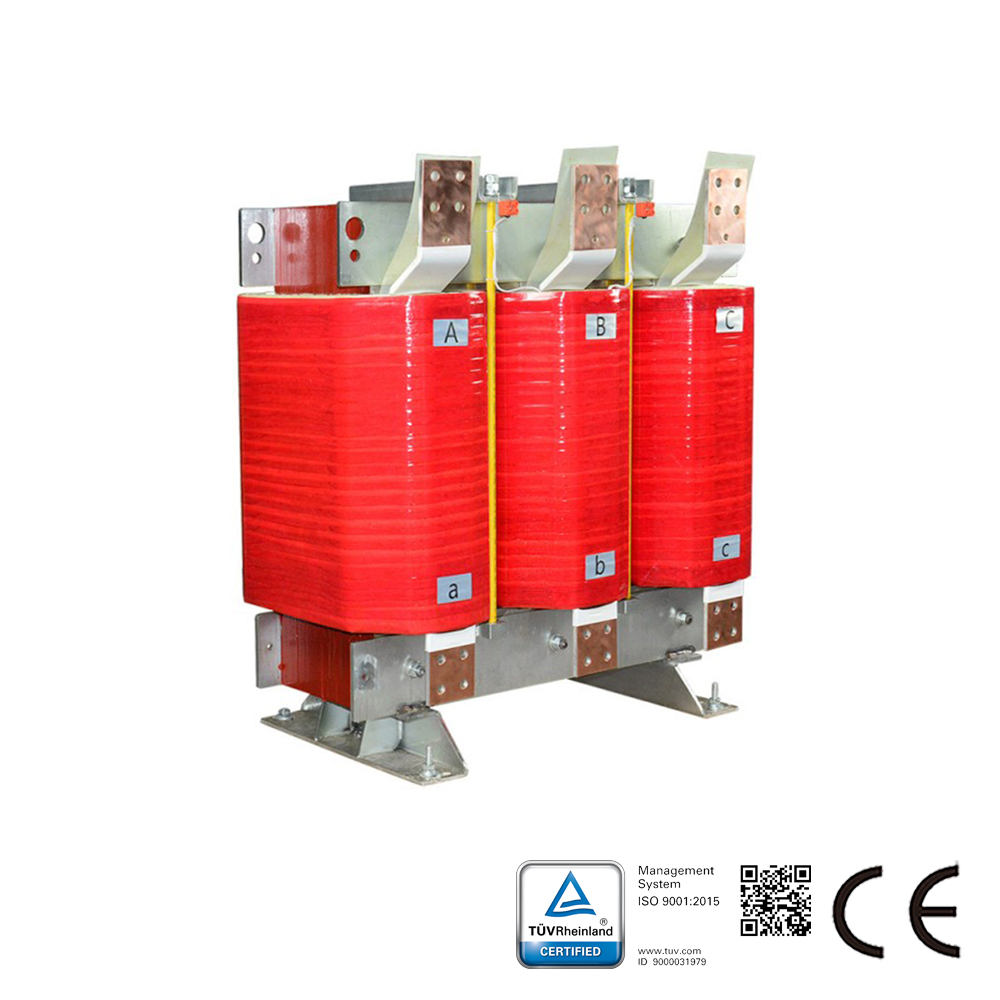

Os reatores de carga da série SKS-HOCL são colocados em série com equipamentos elétricos para introduzir uma impedância controlada específica no circuito CA. Esta série é aplicada no lado de saída do inversor CA para suprimir a sobretensão, reduzir a corrente de irrupção e de pico, melhorar o fator de potência real, suprimir harmônicos da rede e melhorar a forma de onda da corrente de saída. O reator de linha também é conhecido como reator de saída.
Características do material do reator de carga:
Escolha flexível de material: Seleção de aço silício, material magnético de ferrite do núcleo amorfo de acordo com a frequência de aplicação;
Propriedade excelente: Devido à estrutura de enrolamento em folha, pequena resistência CC, forte resistência à força eletromagnética, boa capacidade de sobrecarga em curto tempo;
Desempenho confiável: Materiais de isolamento classe F são usados, o que garante que os produtos mantenham desempenho confiável em condições de trabalho adversas;
Baixo ruído: Projetado com baixa densidade de fluxo magnético, os reatores de alta linearidade. Com folhas de sobrecarga potentes, o ruído do reator é baixo.
Características desta série:
Potência operacional nominal: 380V/690V/1140V
Frequência operacional: 50/60Hz
Faixa de corrente: 5-1600A
Temperatura ambiente operacional: -25°C-50°C
Rigidez dielétrica: Núcleo-enrolamento, CA 3000V/50Hz/5mA/sem danos em 60s (teste na fábrica)
Resistência de isolamento: Núcleo-enrolamento, CC 1000V, resistência >100 MOhm
Ruído: Menos de 65dB (medido a 10 metros de distância do reator horizontalmente)
Classe de proteção: IP00
Classe de isolamento: F/H
Norma: GB 19212.1-2008, GB/T1094.6-2011
Aplicação do reator de carga：
Para inversor e motor
| Valor de indutância (mH) | 0,32 |
| Classe de isolamento | H |
| Tensão nominal (V) | 400 |
| Fase | 3 fases |
| Frequência operacional | 50/60 Hz |
| Corrente nominal (A) | 1102 |
| Peso (kg) | 800 |
