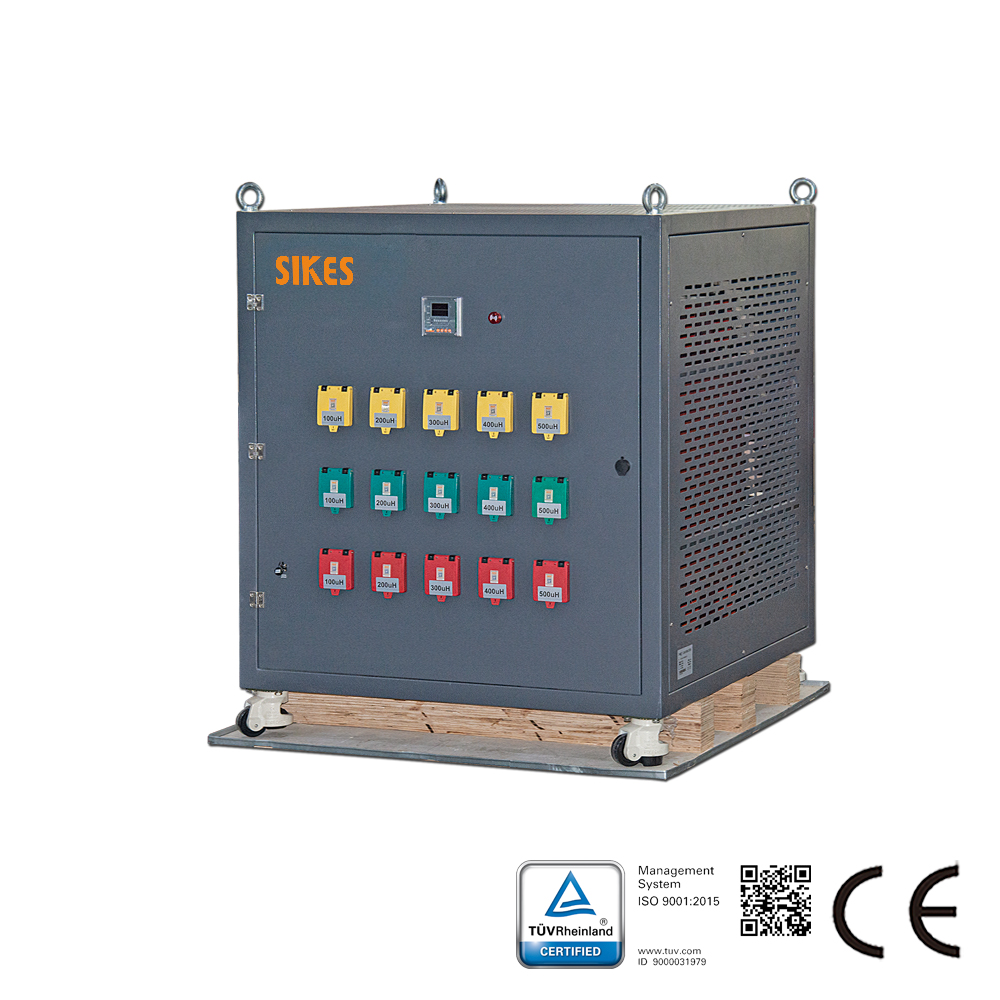

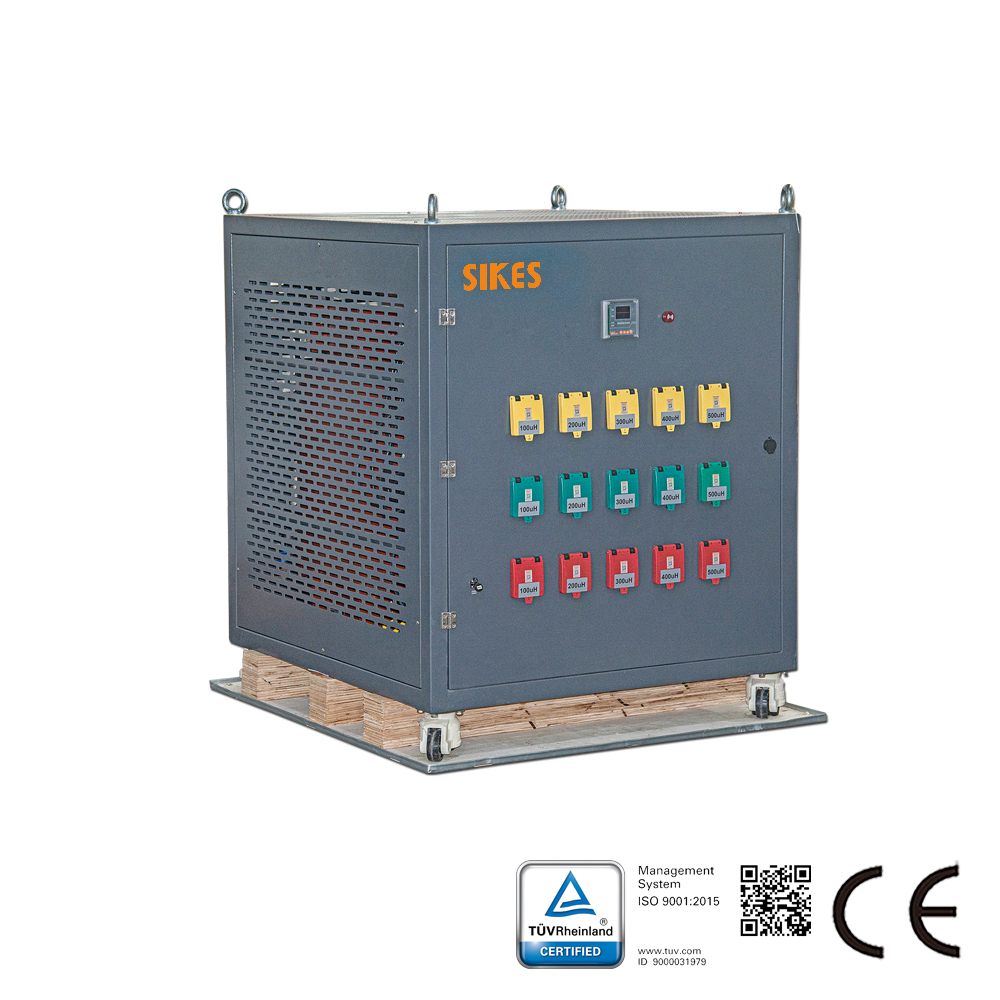

O reator de carga é projetado para testar o inversor de frequência.

Características do reator de carga trifásico:
Os enrolamentos adotam estrutura de enrolamento em folha, que possui pequena resistência CC, forte capacidade de suportar curto-circuito e capacidade de sobrecarga de curto prazo;
O uso de materiais de isolamento composto com nível de isolamento F ou H permite que o produto mantenha desempenho confiável em condições severas de trabalho;
O reator possui baixa densidade de fluxo magnético, boa linearidade, forte capacidade de sobrecarga e baixo ruído;
O núcleo utiliza aço silício orientado laminado a frio de baixa perda; o reator possui baixa perda, alta eficiência e baixa elevação de temperatura.

Parâmetros do reator de carga:
Potência nominal: 0,55 kvar – 1000 kvar
Faixa de tensão: 380–460 V
Valor de indutância: 0,49–20,0 mH
Modo de trabalho: trabalho de curto prazo ou trabalho de longo prazo (por duas horas ou mais em corrente nominal)
Erro do valor de indutância: ±10%, corrente de entrada UVW, RST em curto-circuito
Tipo de fase: trifásico
Frequência: 50–60 Hz
Modo de resfriamento: AN/AF
Classe de isolamento: F/H
Altitude: 1000 m; o valor da frequência de operação diminui correspondentemente acima de 1000 m
Faixa de temperatura: -25 °C a 45 °C
Temperatura de armazenamento: -40 °C a 70 °C
Umidade operacional: relativa 10%–90%
Antipoluição: classe 3
Grau de resistência à névoa salina: salinidade 0,1 mg/m³
Padrão: reator IEC289:1987, reator GB10229-88 (eqv IEC289:1987), reator JB9644-1999 para transmissão elétrica de semicondutores
