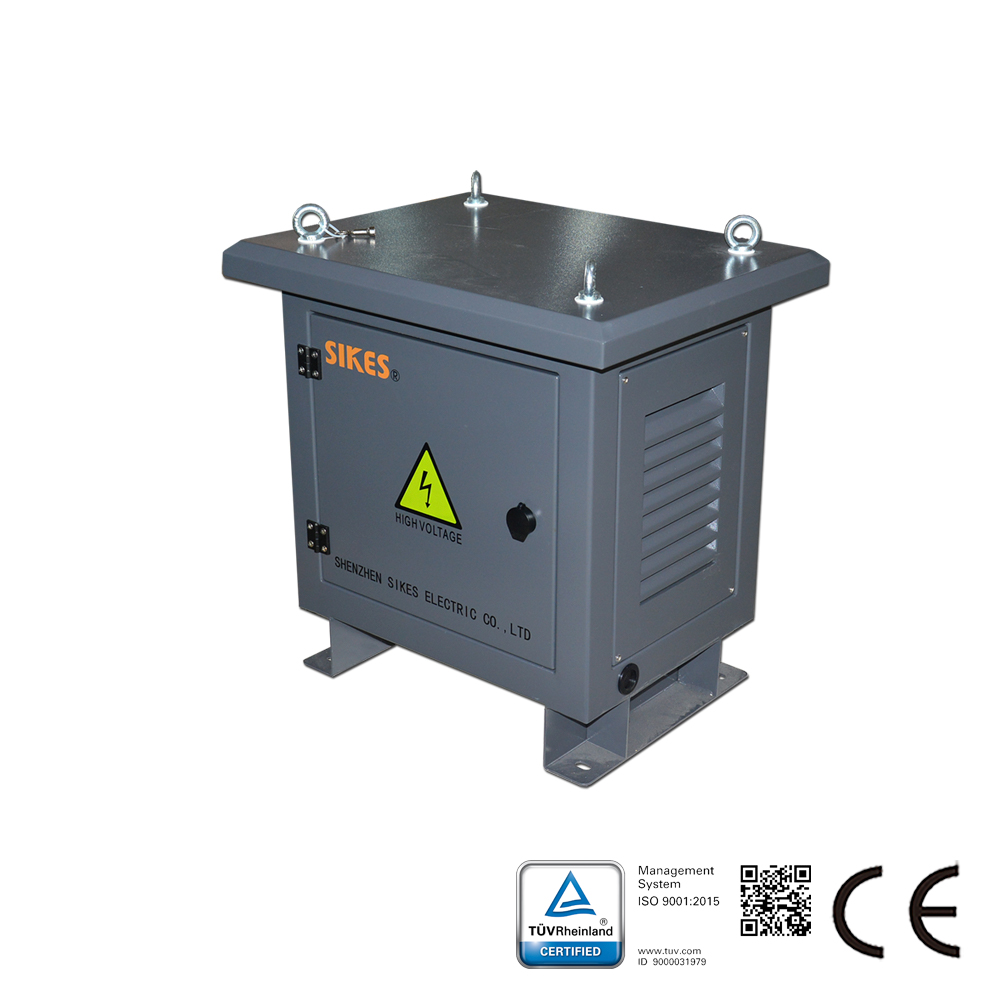

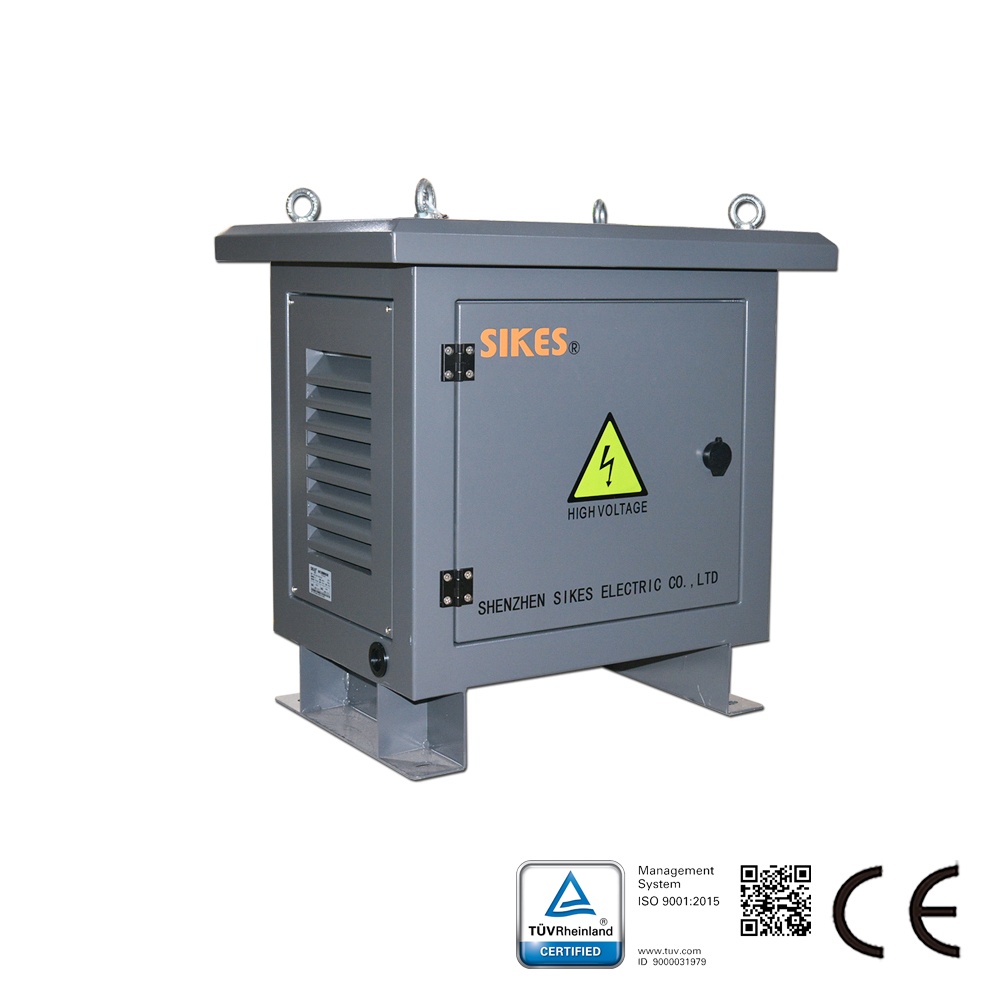

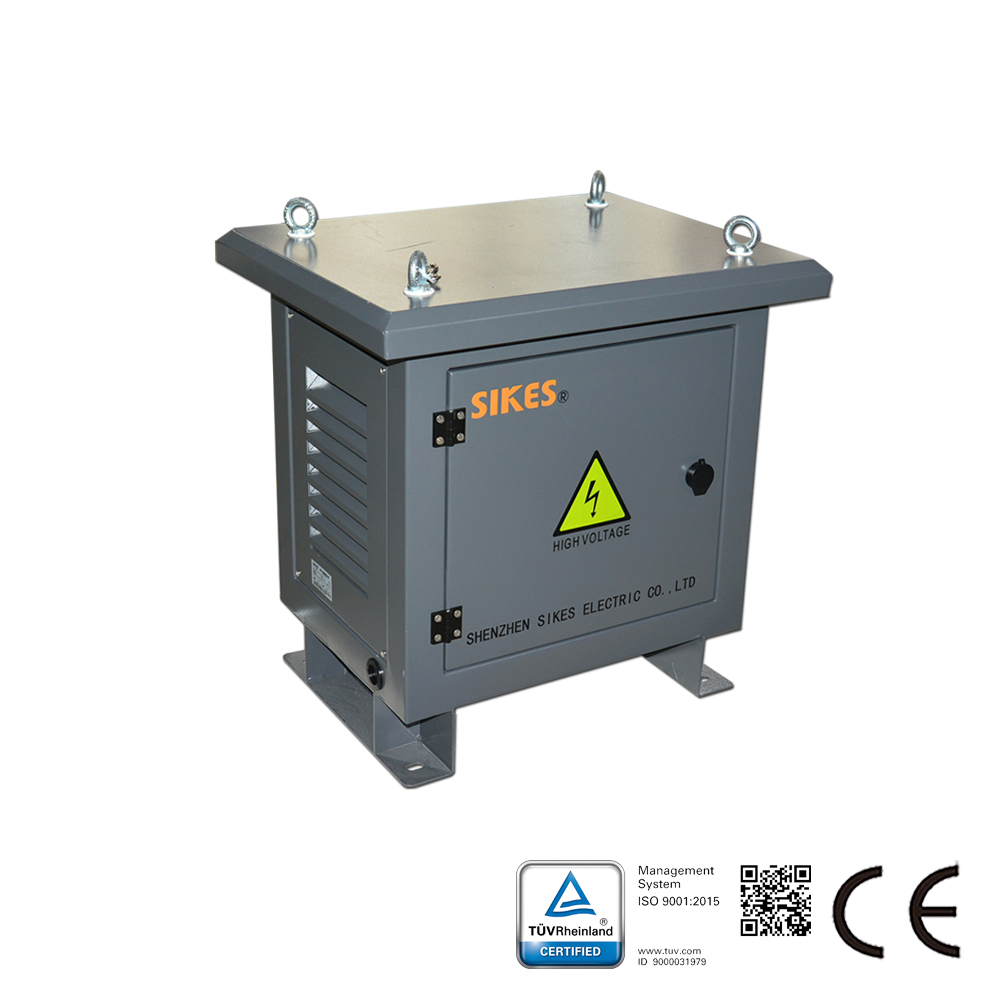

Descrição do Transformador de Isolamento Fotovoltaico Monofásico:

O transformador de isolamento fotovoltaico da série DK é utilizado para solucionar os problemas na rede elétrica causados pela geração de energia fotovoltaica, como harmônicos, cintilação, polarização magnética de corrente contínua e sobretensão. Os transformadores são geralmente empregados entre a rede elétrica e o inversor conectado à rede, podendo isolar o inversor e injetar a energia de volta à rede.

Características desta série:
Capacidade padrão: 1,0 KVA / 1,5 KVA / 2,0 KVA / 2,5 KVA / 3,0 KVA
Tensão nominal: 315 V / 400 V – 220 V / 150 V
Classe de isolamento: B / F / H
Tipo de fase: monofásica
Impedância: 3-5 %
Rendimento: > 98 %
Capacidade de sobrecarga: 15 %
Rigidez dielétrica: AC 3000 V/min, corrente de fuga < 5 mA
Sob potência nominal, elevação de temperatura do enrolamento classe F, inferior a 100 K.
Material: Núcleo de ferro em chapas de aço silício de alta qualidade, que proporciona baixas perdas a vazio e baixo ruído. Fio retangular esmaltado para pequena capacidade, folha de alumínio para grande capacidade, produzido com impregnação a vácuo sob pressão, o que confere ao transformador alta resistência mecânica e capacidade de resistência à umidade.

Aplicação do transformador de isolamento fotovoltaico monofásico:
Geração de energia fotovoltaica
Transmissão de energia eólica
UPS de alta potência, inversores
Iluminação
Aparelhos elétricos para máquinas-ferramenta
Máquinas e equipamentos elétricos
Equipamentos médicos
Dispositivo retificador
