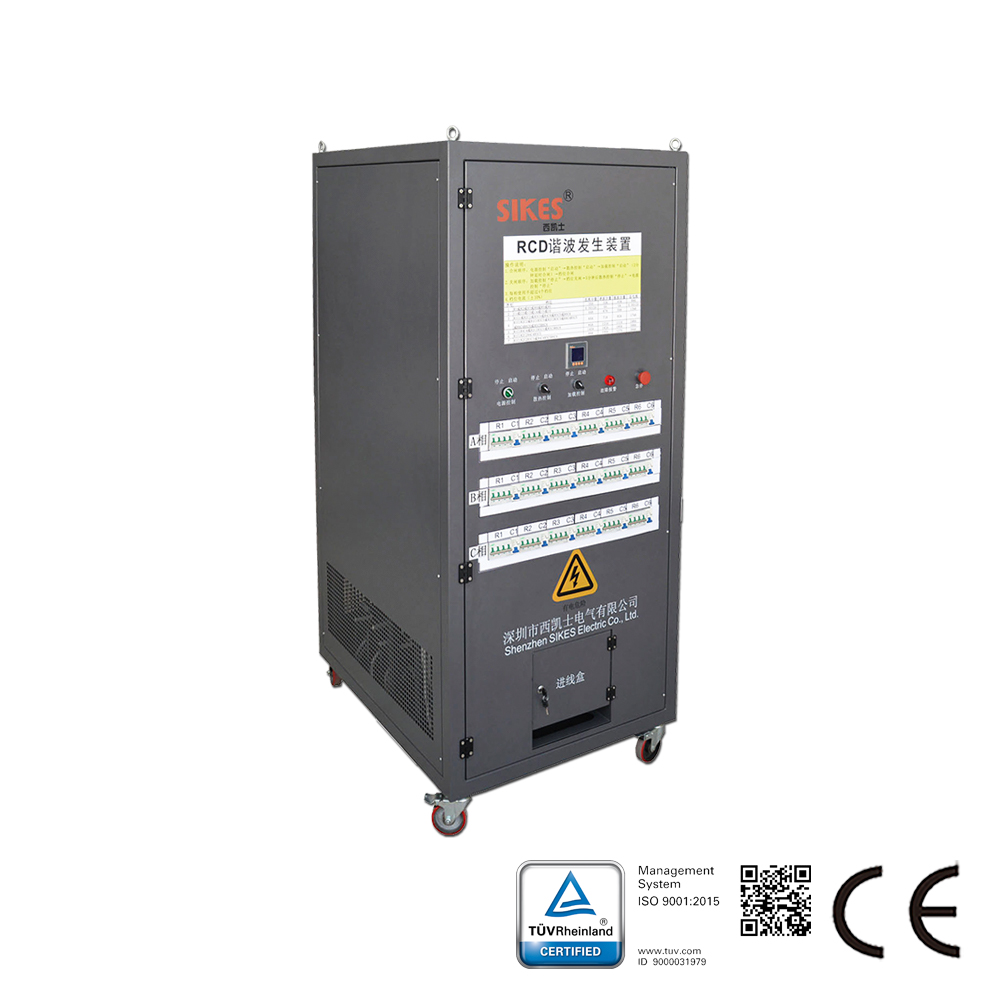

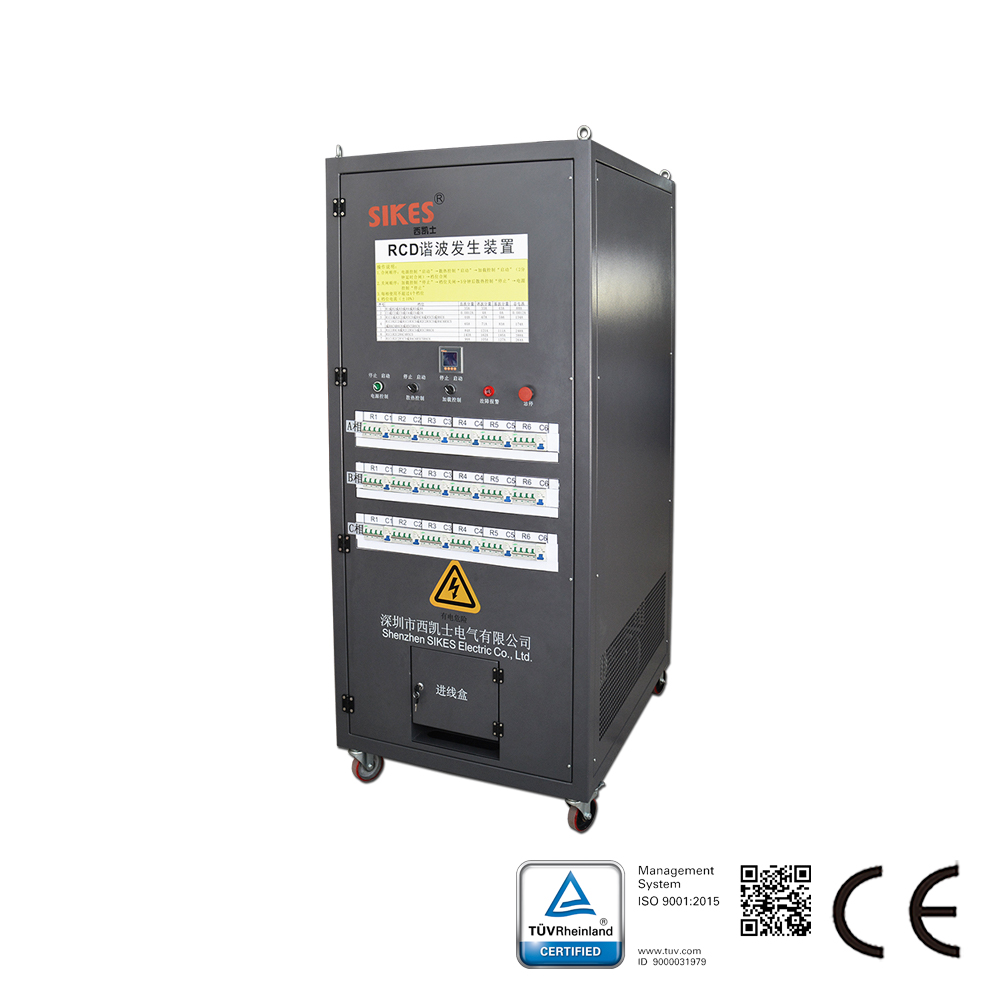

Descrição da bancada de carga RCD:

A bancada de carga RCD Sikes é um dispositivo gerador de harmônicos que fornece um recurso essencial de harmônicos para testar filtros harmônicos ativos, simulando a situação de carga relacionada à distorção harmônica. É trifásica e com quatro fios (incluindo o fio neutro). A carga RD, composta por 3 fases individuais, pode gerar principalmente corrente harmônica de 3ª ordem, enquanto a carga RCD pode gerar corrente harmônica de 3ª e 5ª ordem. A SIKES oferece soluções que atendem às suas necessidades para testar produtos de solução harmônica.

Fatores-chave da bancada de carga RCD:

Robusta e fácil de operar;

Elemento de carga confiável;

Proteção contra sobretensão e temperatura;

Teste contínuo de longa duração;

Transferência de registros de corrente e tensão para o computador para exibição;

Instrumento de exibição (voltímetro e amperímetro) disponível.

Características da bancada de carga RCD:

Corrente de teste de alta taxa para filtros harmônicos;

Tela LED grande, fácil operação e exibição nítida dos dados de teste e forma de onda;

Corrente continuamente ajustável de 0 a 396A;

Tempo de descarga personalizável de 0 a 99 horas com resolução de 1 minuto;

Possibilidade de definir diferentes correntes, tempo de término, potência de descarga e limite de tensão (superior ou inferior);

Possui botão de parada de emergência;

Parada automática da descarga quando a tensão trifásica estiver excessivamente alta;

Possui proteção contra sobrecorrente e curto-circuito;

Alerta e parada automática em caso de falha de qualquer ventilador.

Parâmetros do banco de carga RCD:
Potência total: personalizável;
Frequência: 50/60 Hz;
Tipo: Carga CA resistiva;
Tensão: CA 400 V trifásico, CA 220 V monofásico;
Tipo de fase: monofásico e trifásico, com possibilidade de comutação;
Degrau de potência: personalizável;
Tipo de controle: contatores de circuito;
Alimentação: CA 380 V, 50 Hz, 2 kW para ventilador de resfriamento;
Resfriamento da carga: ventilação forçada por ventilador axial, com entrada de ar frio pela parte inferior e saída pela parte superior. Ruído do ventilador inferior a 75 dB medido a 1 metro de distância;
Período de aplicação: operação contínua por no mínimo uma hora (longa duração);
Gabinete: chapa de aço frio, com tratamento superficial pintado;
Tipo de resistor: fios de resistência em aço inoxidável (ou superior) para classe à prova d’água;
Grau de proteção IP: IP00;
Classe de isolamento: classe F;
Faixa de umidade: 0-9% sem condensação;
Altitude de aplicação: inferior a 2500 m;
Faixa máxima de temperatura: ambiente de -30 a +55 °C.
