Descrição Resumida da Compensação de Potência Reativa SVG:

O gerador estático de reativos (SVG) aplica a tecnologia de controle numérico de terceira geração recém-atualizada e a tecnologia de topologia T-type de três níveis líder do setor para compensar de forma dinâmica e precisa a potência reativa no sistema de rede elétrica. O tempo de resposta instantânea pode ser inferior a 50 µs, e o tempo de resposta completo é de apenas menos de 10 ms, evitando a ocorrência de supercompensação e subcompensação. É a melhor solução no campo da regulação de potência reativa.

Princípio Fundamental do SVG

O conteúdo reativo da corrente de carga pode ser rapidamente analisado conectando o SVG em paralelo no sistema de rede elétrica, ligando TC externos para detectar a corrente de carga na rede, bem como utilizando chips DSP/FPGA/CPLD e a mais recente tecnologia de extração rápida de harmônicos. Em seguida, de acordo com o valor definido, é gerado um pulso PWM para acionar o conversor bidirecional, composto por módulos IGBT T-type de três níveis, gerando assim uma corrente de compensação de potência reativa, atendendo aos requisitos da rede elétrica. O fator de potência da rede pode atingir 0,99, realizando-se finalmente a compensação dinâmica e precisa da corrente reativa.

Características do Gerador Estático de VAr:
1. O modelo industrial adota estrutura em torre com alta adaptabilidade ambiental, adequada para ambientes industriais com condições operacionais severas;
2. O modelo industrial possui duto de ar independente e compartimento de placas unitário, garantindo operação estável do equipamento;

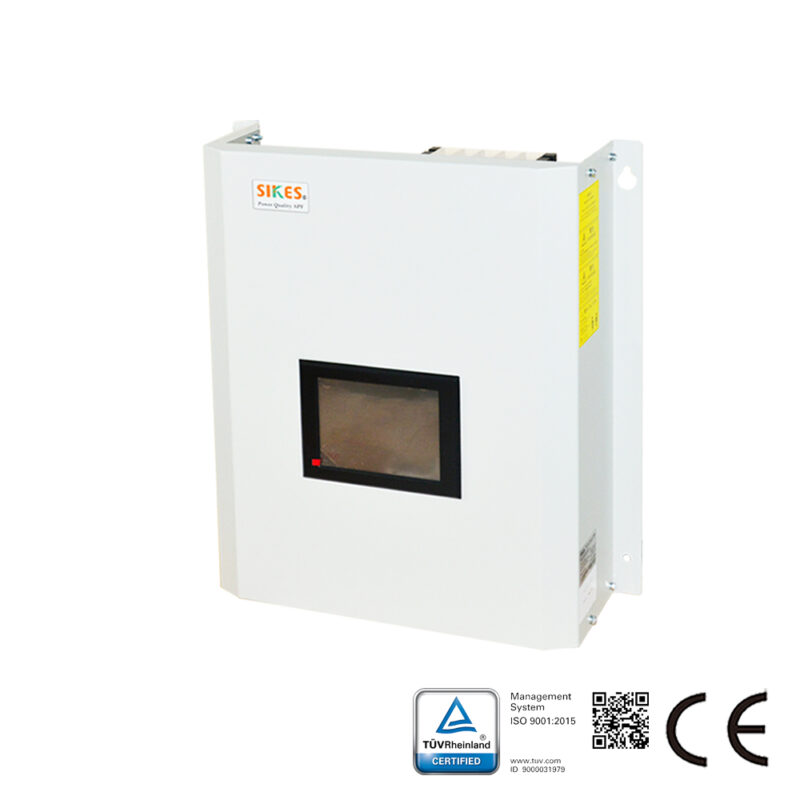

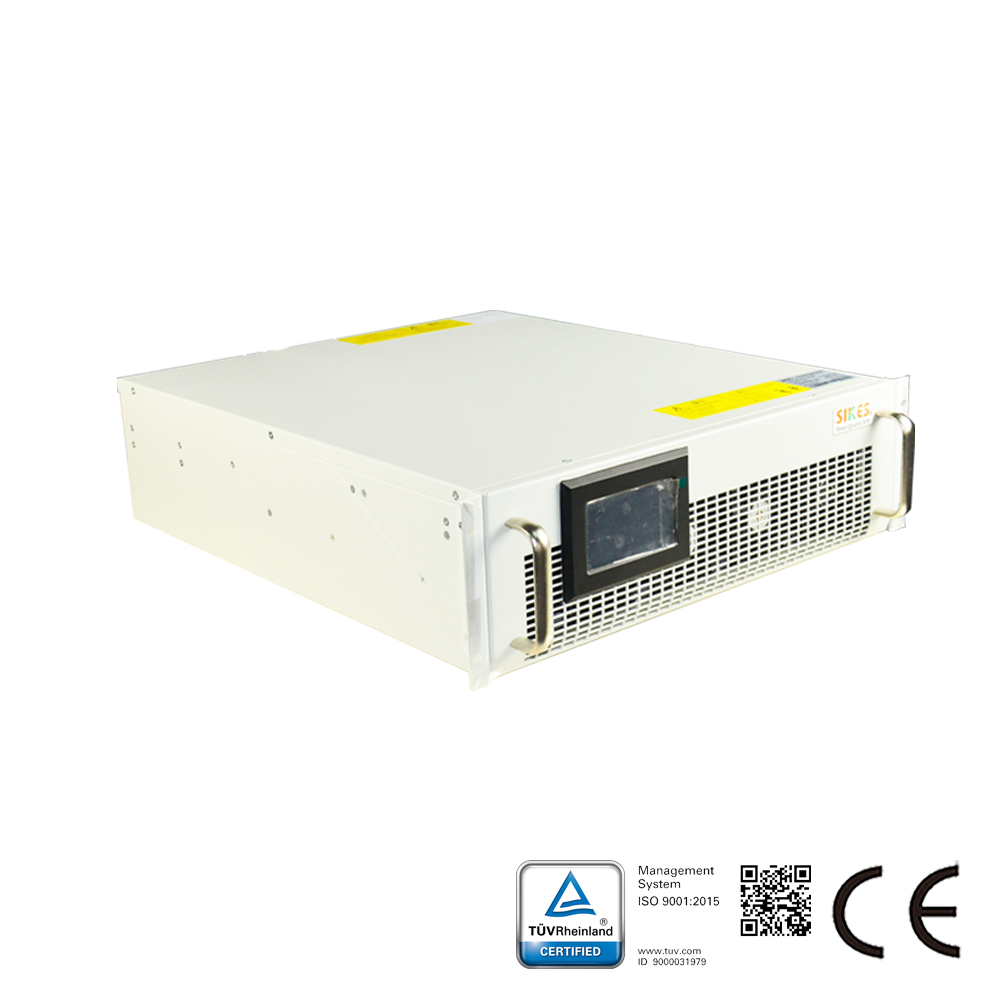

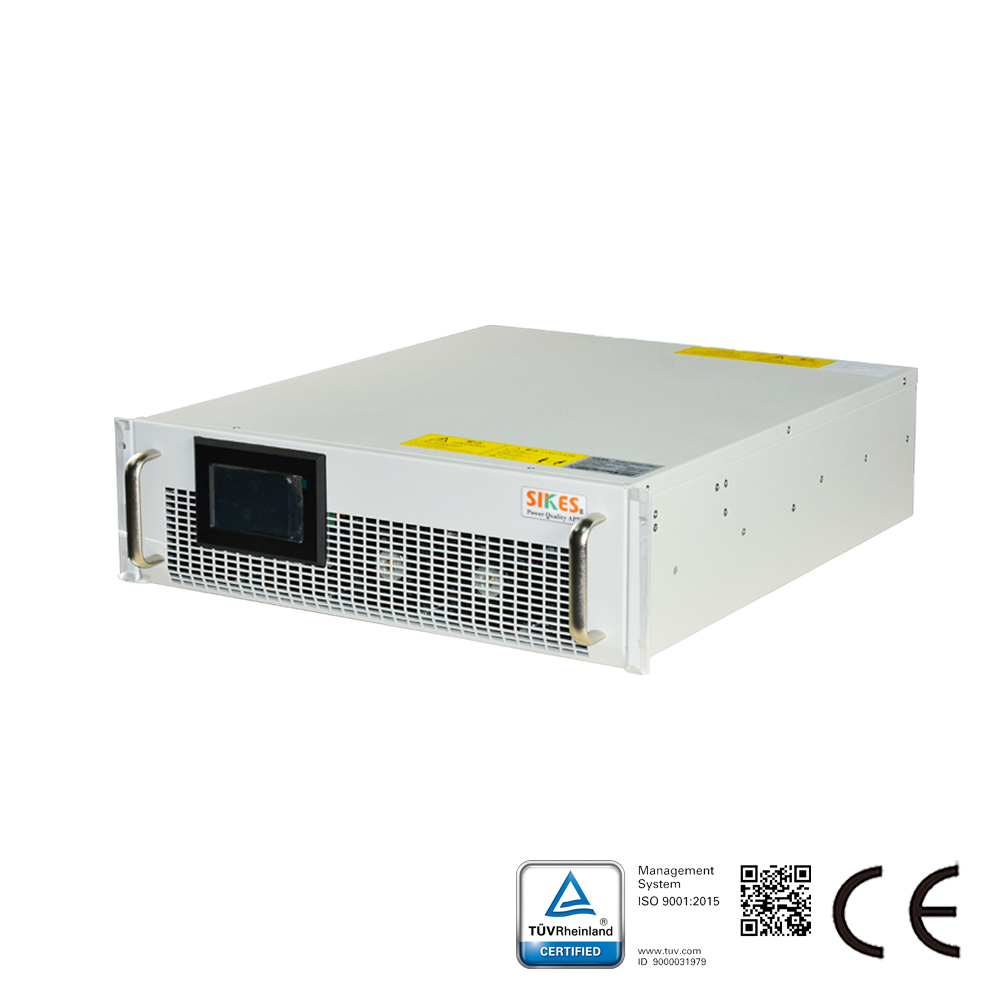

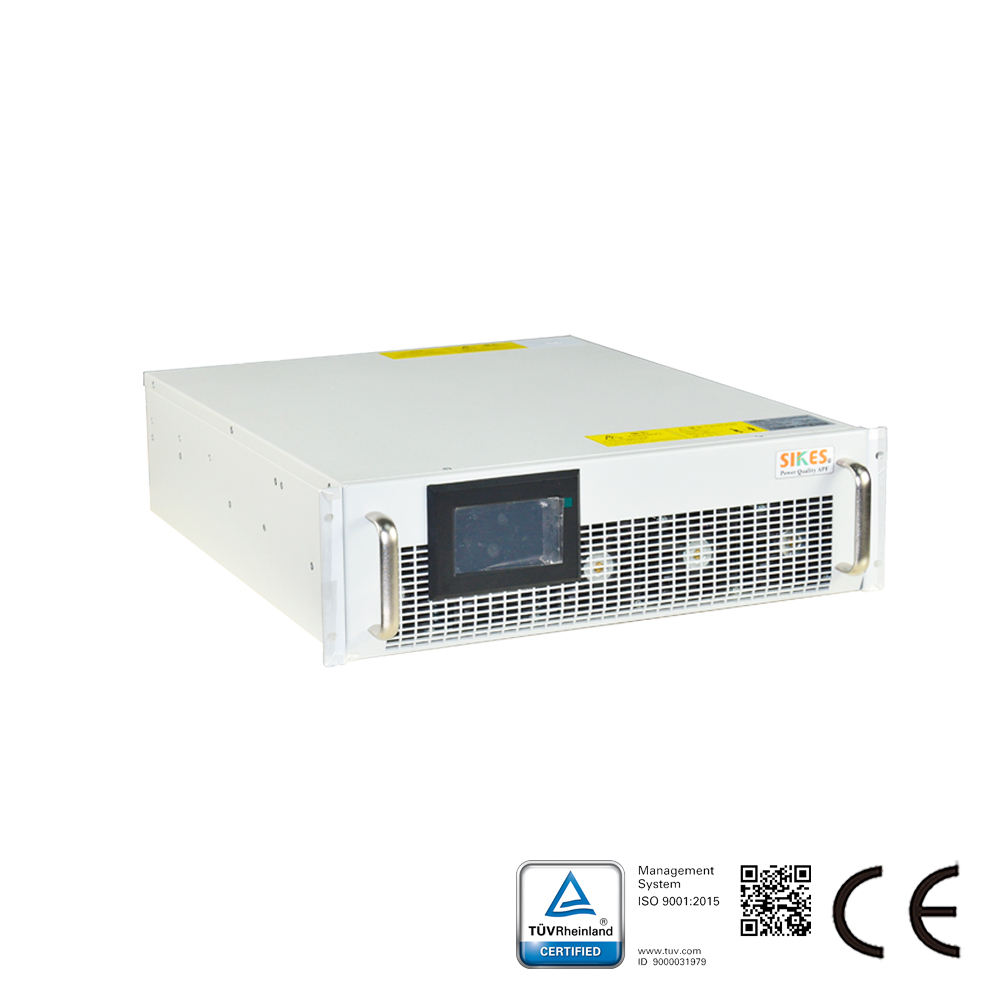

3. Produtos modulares compactos são adequados para data centers e outras salas de servidores com requisitos de otimização de espaço;
4. Produtos modulares adotam o mesmo conceito de projeto das máquinas industriais, possuindo maior adaptabilidade ambiental;
5. Potência reativa indutiva e capacitiva podem ser compensadas instantaneamente em faixa completa, resolvendo simultaneamente problemas de desequilíbrio trifásico;
6. Resposta dinâmica de carga em milissegundos, com função precisa de compensação de potência reativa;
7. Diversas opções funcionais, com modelos industriais atingindo proteção IP43;
