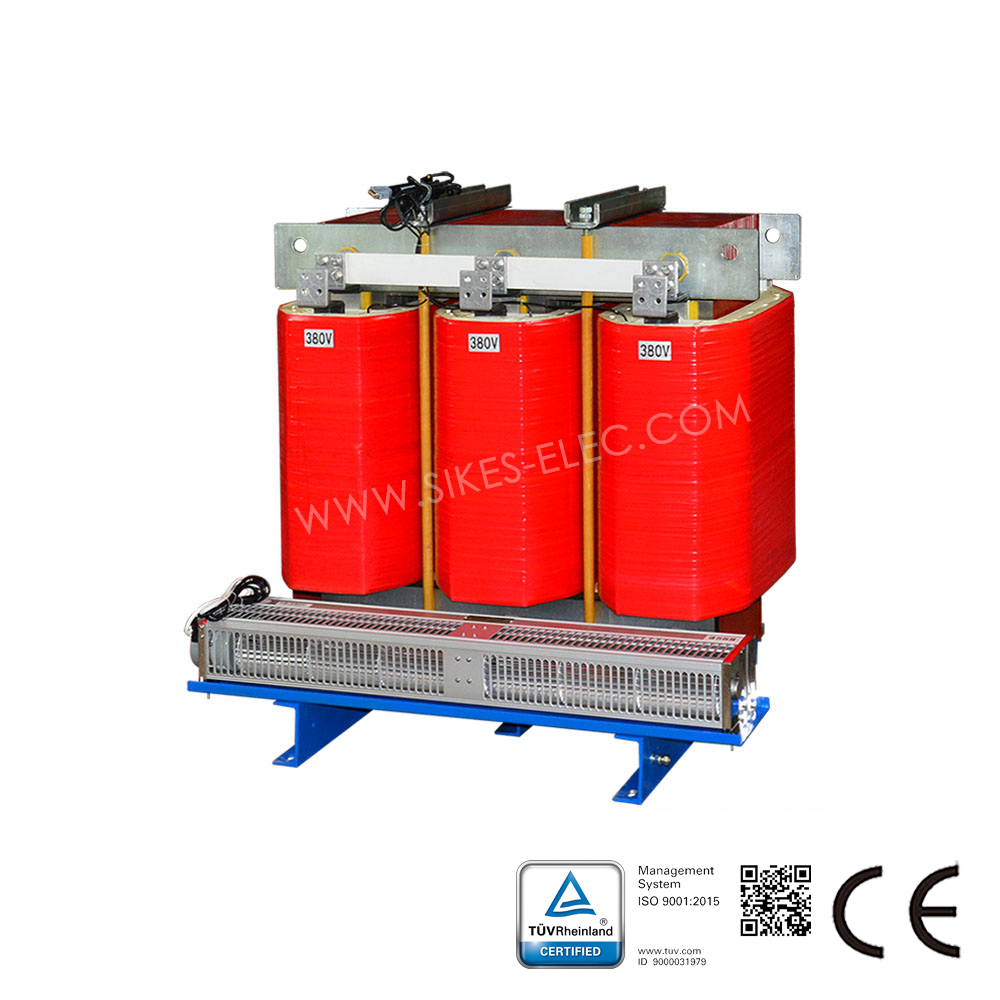

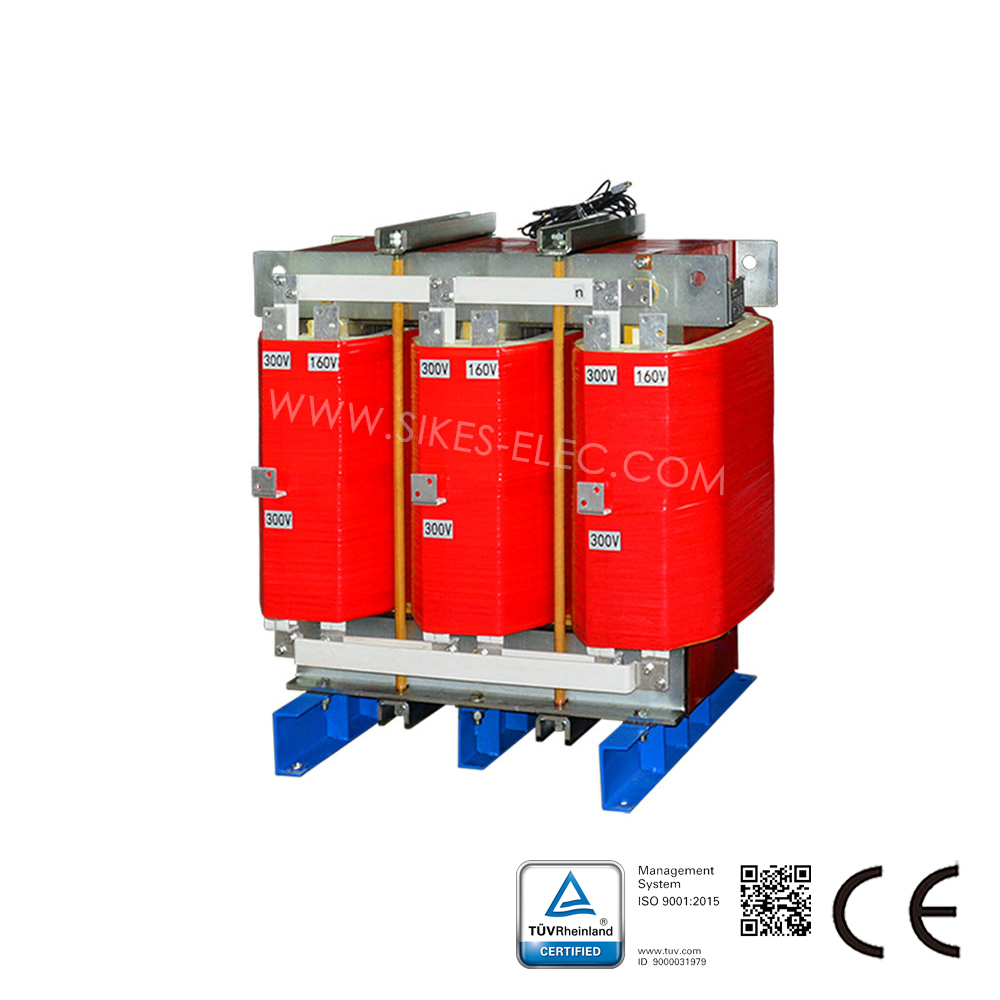

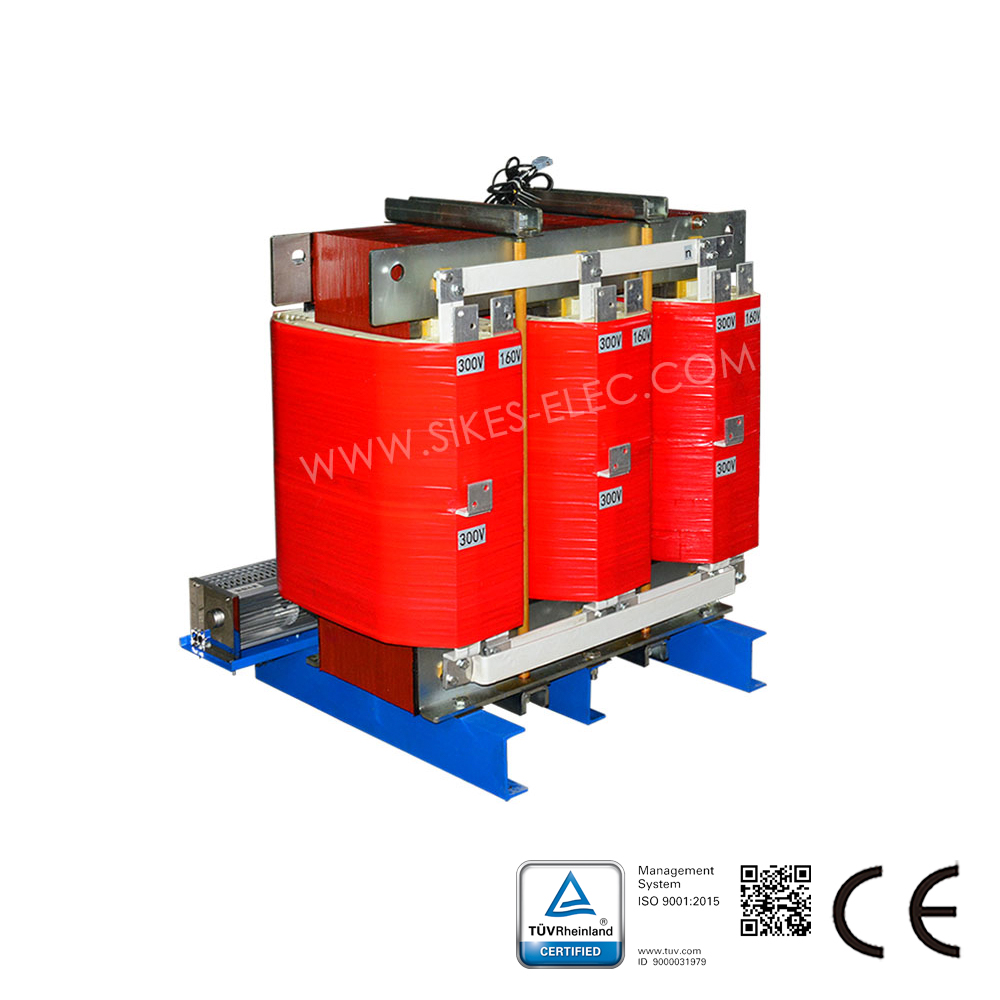

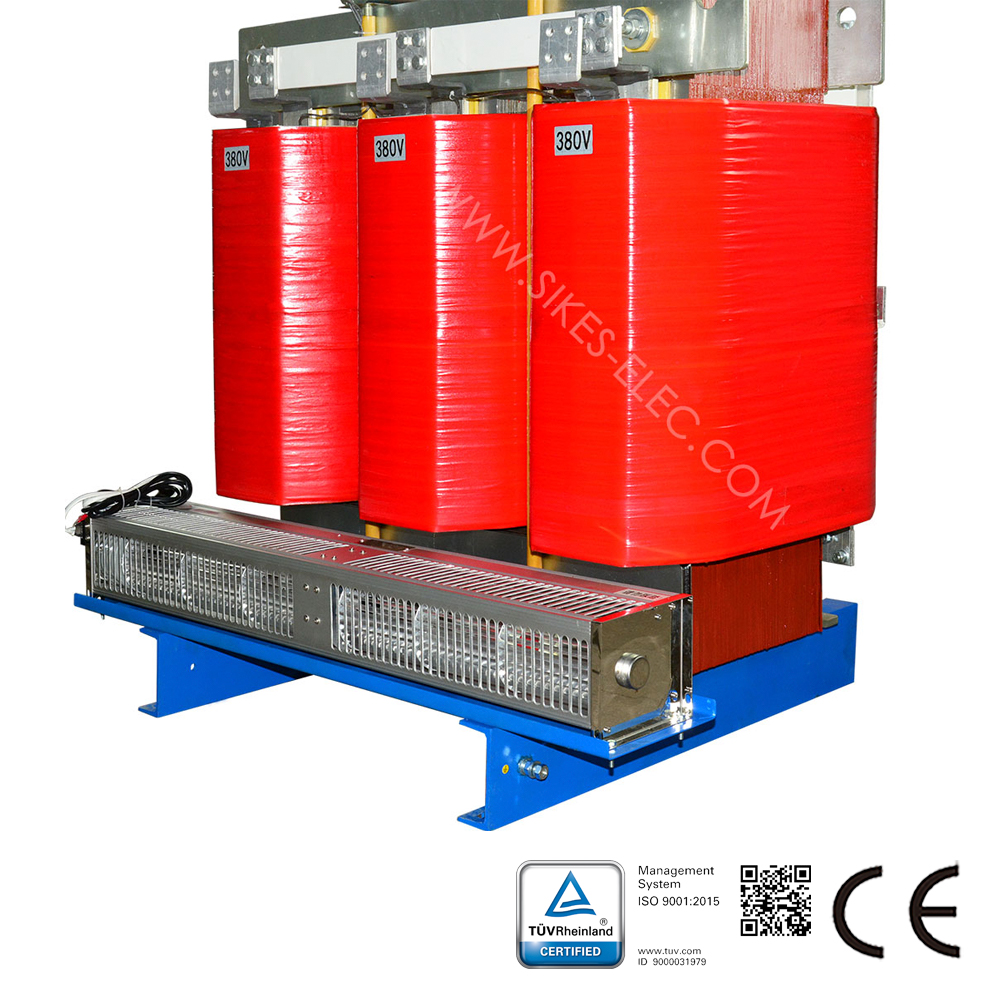

Descrição do produto do transformador retificador trifásico de 12 pulsos:
Finalidade:

O transformador retificador de 12 pulsos fornece energia CC para testes em grupos de baterias, estações de recarga, motores de veículos elétricos, sistema de transmissão e conjunto de potência. Funciona como transformador principal da rede retificadora.

Normas de ensaio:

1.Tensão nominal de trabalho: CA 400V
2.Rigidez dielétrica: Núcleo – enrolamento 3000VCA/50HZ/5MA, 10s sem danos
3.Resistência de isolamento: Núcleo – enrolamento 1000VCCΩ, Resistência de isolamento ≥100MΩ
4.Ruído: <75dB (a um metro de distância)
5.Produto rigorosamente de acordo com as normas IEC e GB

Estrutura dos Componentes
O transformador utiliza chapas de aço silício de grão orientado de alta qualidade, com núcleo e jugas de seção transversal retangular em degraus múltiplos. São utilizadas vigas de ferro como grampos laterais, fixadas por parafusos nas jugas superior e inferior.
O material do enrolamento é alumínio ou cobre. Dependendo da potência, tensão e corrente, o enrolamento primário pode ser do tipo cilíndrico ou rotativo, e o secundário pode ser do tipo disco ou contínuo. Os terminais de saída dos enrolamentos primário e secundário são conectados a placas fixas ou barras de cobre.
Classe de isolamento: B/F/H.
Disponível em versão aberta ou encapsulada.

Condições de Operação
1. Altitude < 4000 m. Temperatura ambiente: -30 °C a 40 °C. Quando as condições excederem os valores acima, serão ajustadas conforme a norma GB6450-86.
2. Umidade ≤ 85% (Temperatura: 20 °C ± 5 °C).
3. Ausência de gases tóxicos, materiais inflamáveis ou explosivos, poeira condutiva ou vapor.
4. Não são permitidas vibrações intensas, e a inclinação vertical deve ser ≤ 5 graus.
