O transformador retificador de pulso pode reduzir o fator de ondulação no lado CC da unidade retificadora e os harmônicos no lado CA por meio da retificação multifásica. Devido ao deslocamento de fase artificial na unidade retificadora, os principais harmônicos passam a estar presentes nas 23ª e 25ª ordens, em vez das anteriores 5ª e 7ª ordens. Esse projeto melhora significativamente o impacto dos harmônicos do lado secundário sobre o lado da rede elétrica.
O deslocamento de fase no enrolamento do lado da rede é uma prática comum em transformadores retificadores. Geralmente, um transformador retificador de 12 pulsos possui enrolamentos de baixa tensão com estrutura de divisão axial. A retificação de 24 pulsos pode ser obtida utilizando-se dois transformadores retificadores de 12 pulsos simultaneamente. No entanto, o uso de dois transformadores retificadores de 12 pulsos exige mais espaço, aumenta os custos, entre outros fatores.

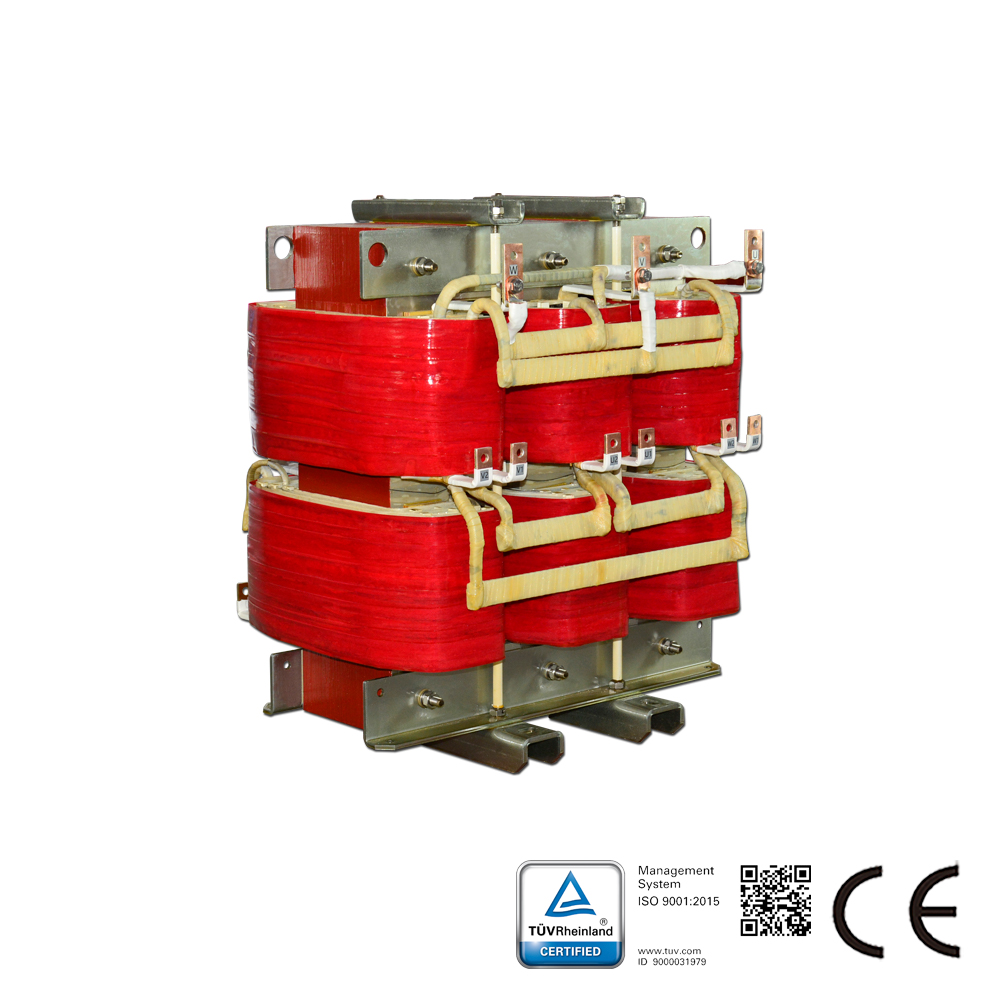

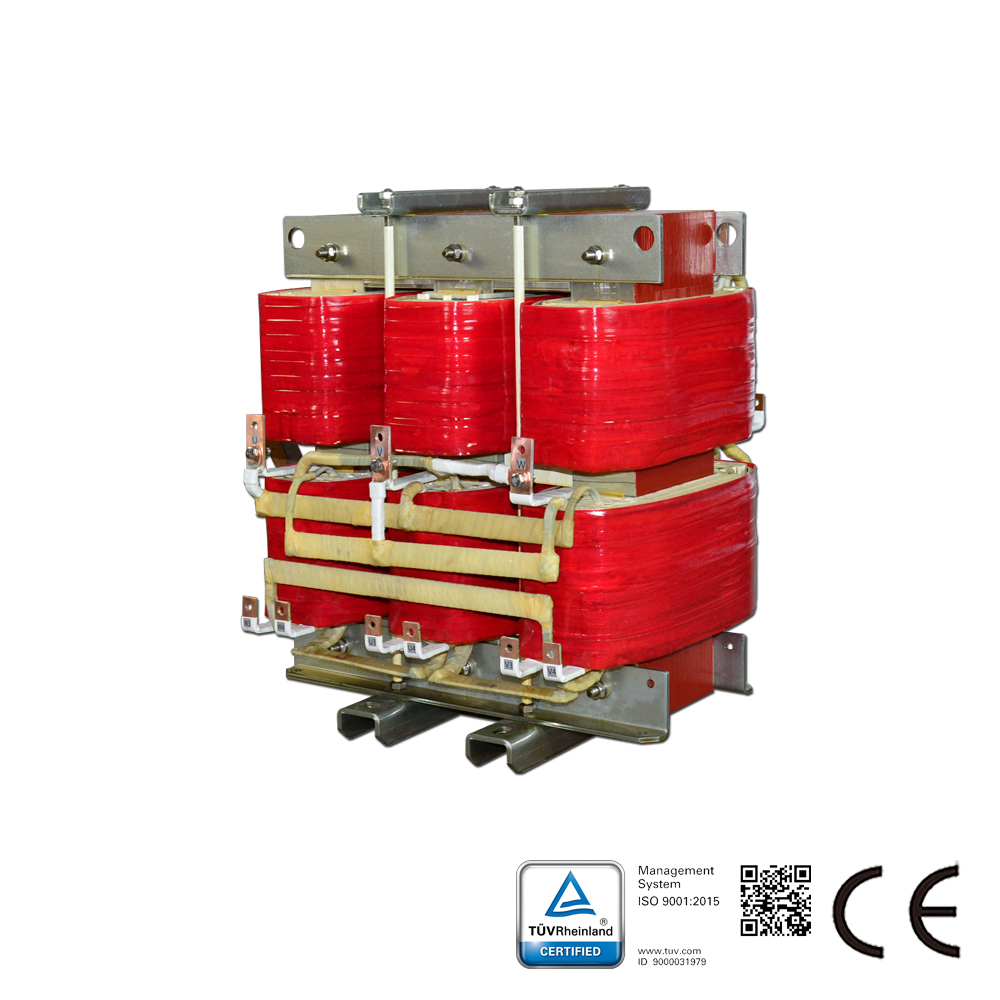

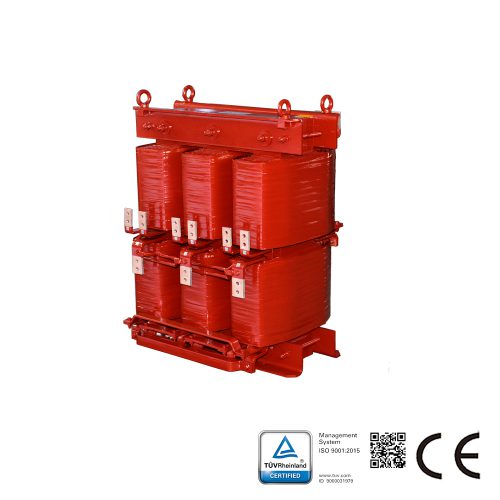

O transformador retificador de 24 pulsos projetado e fabricado por nossa empresa é composto por dois conjuntos de bobinas retificadoras de autotransformação de 12 pulsos em paralelo e um núcleo de ferro. Ele pode gerar quatro grupos de tensões de linha trifásicas, com fases de tensão de linha defasadas sequencialmente em 15°. Os quatro grupos de circuitos de ponte retificadora são conectados em paralelo por meio de reatores entre fases para fornecer tensão CC de 24 pulsos.
Esse projeto permite economizar 82,7% da capacidade do autotransformador neste circuito. Assim, o volume do retificador pode ser significativamente reduzido. Suas vantagens são particularmente relevantes em aplicações que exigem retificação de alta potência.
