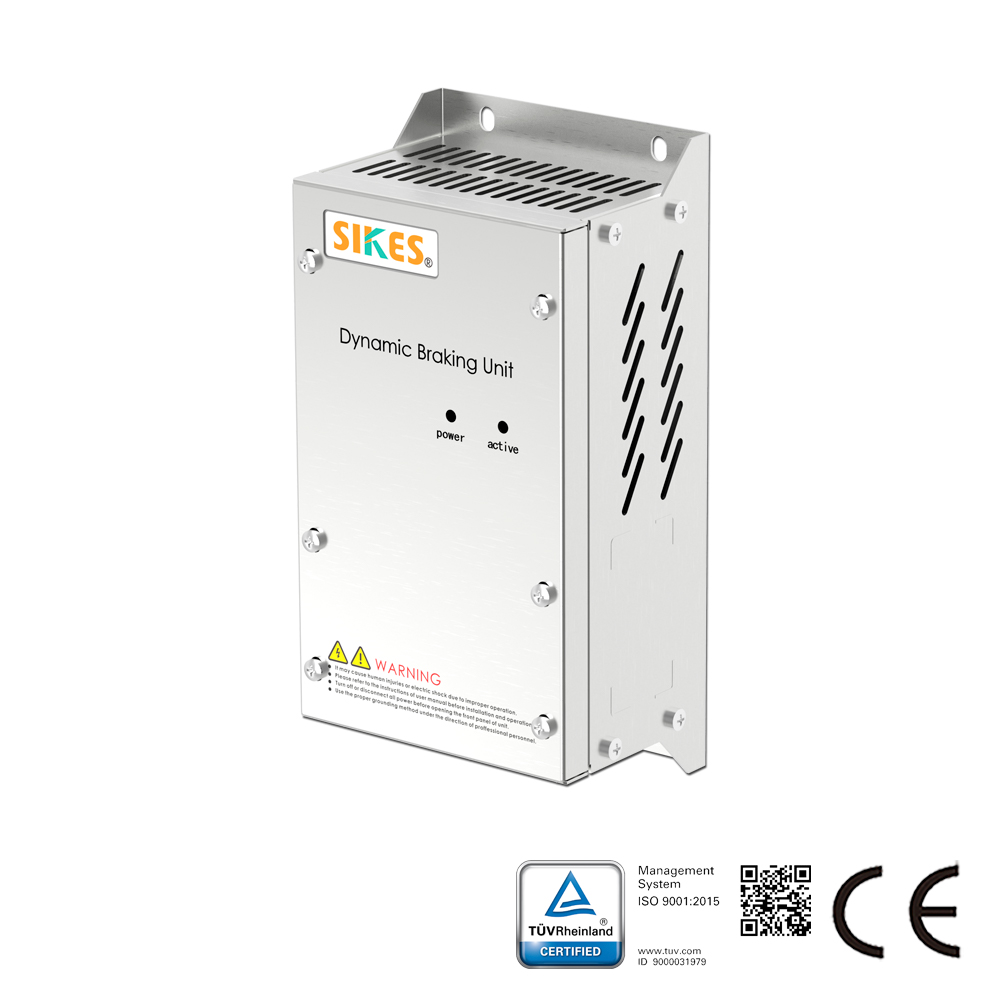

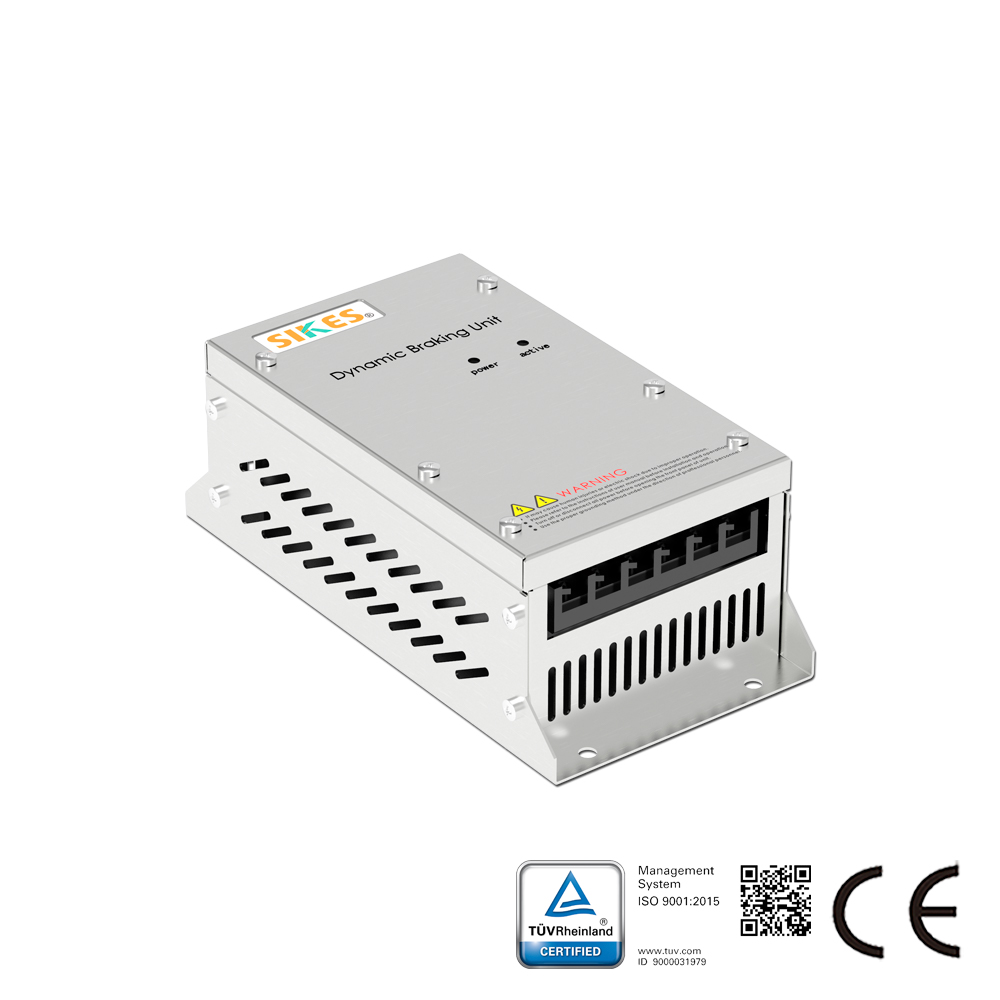

A série LN tem como objetivo desviar a energia regenerativa gerada durante o processo de desaceleração do motor para uma unidade de frenagem, convertendo essa energia em calor. A energia regenerativa flui do motor para o barramento CC do inversor, manifestando-se como um aumento na tensão do barramento.

Vantagens:
Segurança: a função de disparo contra curto-circuito do IGBT evita incêndios causados pela ruptura do IGBT no resistor após operação com sobrecarga.
Ampla compatibilidade: compatível com resistências comuns, e não com resistências não indutivas, caso seja um projeto especial. Tensão do chopper ajustável de 630VCC a 760VCC.
Característica econômica: alta relação custo-benefício com preço razoável. Eficaz e prático para circuitos de frenagem de inversores.
Instalação: adota design em formato de livro, permitindo instalação em paralelo com espaçamento zero. Recomenda-se a conexão de até 3 unidades em paralelo.

Características desta série:
Potência nominal: 7,5KW-150KW
Corrente de frenagem nominal: ≤200A
Faixa de tensão do chopper: CC660V±5V (Jump line)
Grau de tensão: 400V
Valor mínimo de resistência: 20~3,8Ω
Proteção IP: IP00/IP23
Terminal: M4/M5/M8
ED: 20%-80%
Vibração: 0,5g
Coeficiente de temperatura: ≤400ppm/℃

Aplicação:
Aplicável a diversos inversores de baixa tensão.
