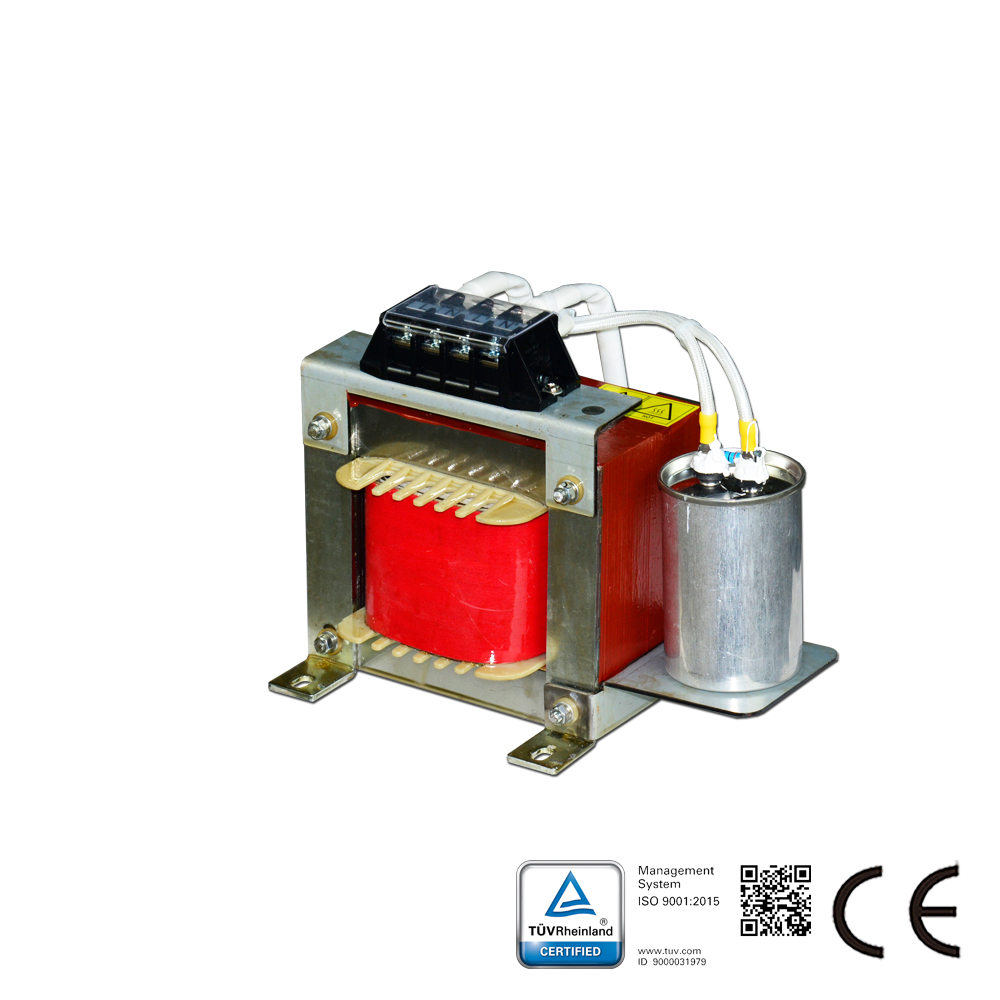

Descrição do filtro de onda senoidal:

Os filtros de onda senoidal da série SWF convertem o sinal de saída PWM dos acionamentos de motor em uma onda senoidal suave com baixo residual;
Reduzem o fenômeno de ressonância causado pela capacitância distribuída e indutância do cabo longo (mais de 50 metros);
Eliminam a tensão excessiva do motor causada por alto dv/dt,
Reduzem o ruído do motor pela aplicação do filtro;
Prolongam a vida útil do motor;
Protegem o isolamento do motor;
Aumentam a distância de transmissão;
Com a aplicação deste filtro, um motor normal pode substituir um motor de frequência variável.

Características do filtro de onda senoidal:

Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes de alimentação chaveadas) são projetados para alterar a tensão de saída PWM do inversor e gerar uma tensão quase senoidal.

Filtro de onda senoidal Dados técnicos:
Tensão nominal: 3*250±10%
Frequência do motor: 0-120 Hz;
Frequência de comutação: ≥ 6 kHz;
Tensão de ondulação residual: THDv < 5% Queda de tensão na corrente nominal: ≤ 10% (50 Hz); Comprimento do cabo do motor: até 2000 m; Modo de trabalho: contínuo para operação interna Potência nominal de entrada do acionamento do motor: de 3,7 kW a 630 kW; Eficiência: 98-99% à tensão e potência nominais Capacidade de sobrecarga: 150% 60 s, 120% 60 min Tensão de teste: 2240 VCC, 2 s (linha/linha); 2720 VCC, 2 s (linha/invólucro) Rigidez dielétrica: CA 4000 V / 5 mA / 60 s Resistência de isolamento: condutor-bobinagem, ≥ 100 MΩ (CC 1000 V); Categoria climática (IEC 60068-1): 25/100/21 Proteção: IP30 (IP40/IP54 sob consulta), interno: IP20 Arrefecimento: ar forçado interno Tipo de carga: carga de motor típica; transformador elevador padrão; outra carga linear; Filtro de onda senoidal Normas técnicas: Capacitores: CEI EN 60831-1/2, IEC 831-1/2 Equipamentos: CEI EN 60439-1, IEC 439-1, IEC 60939
