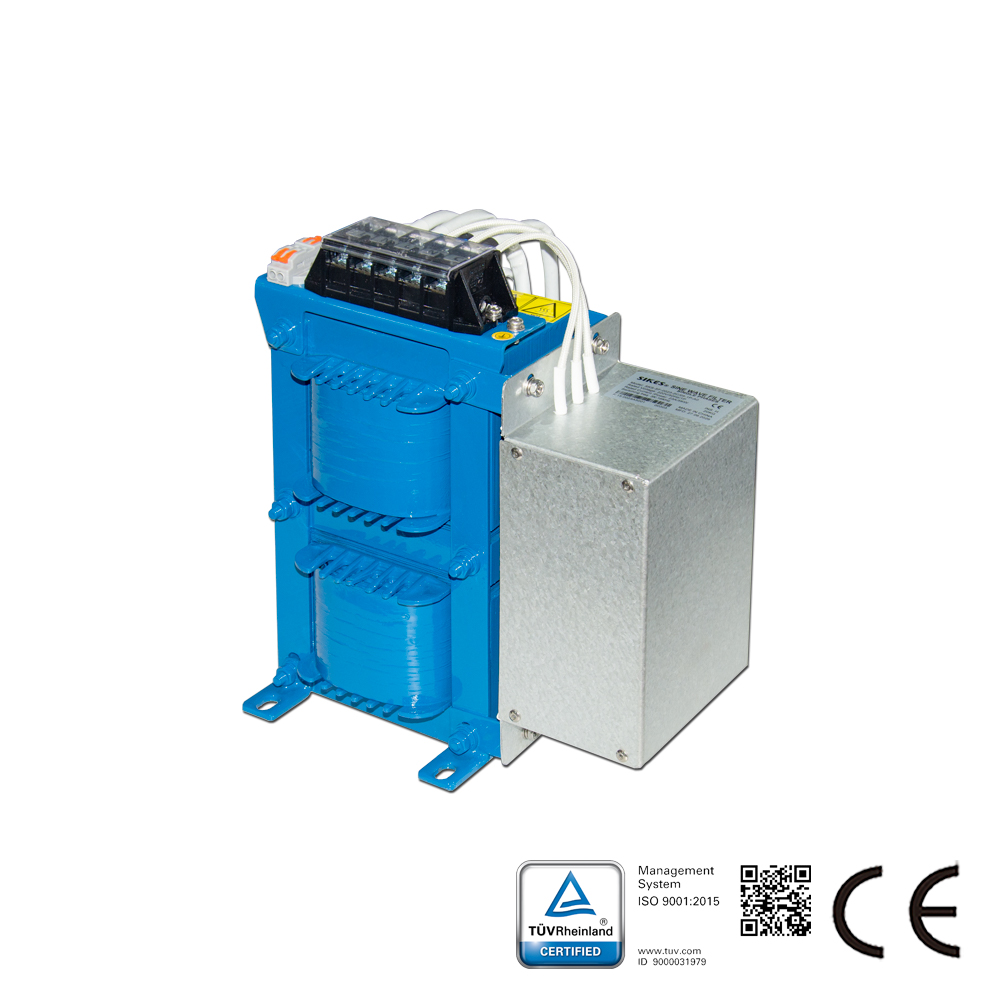

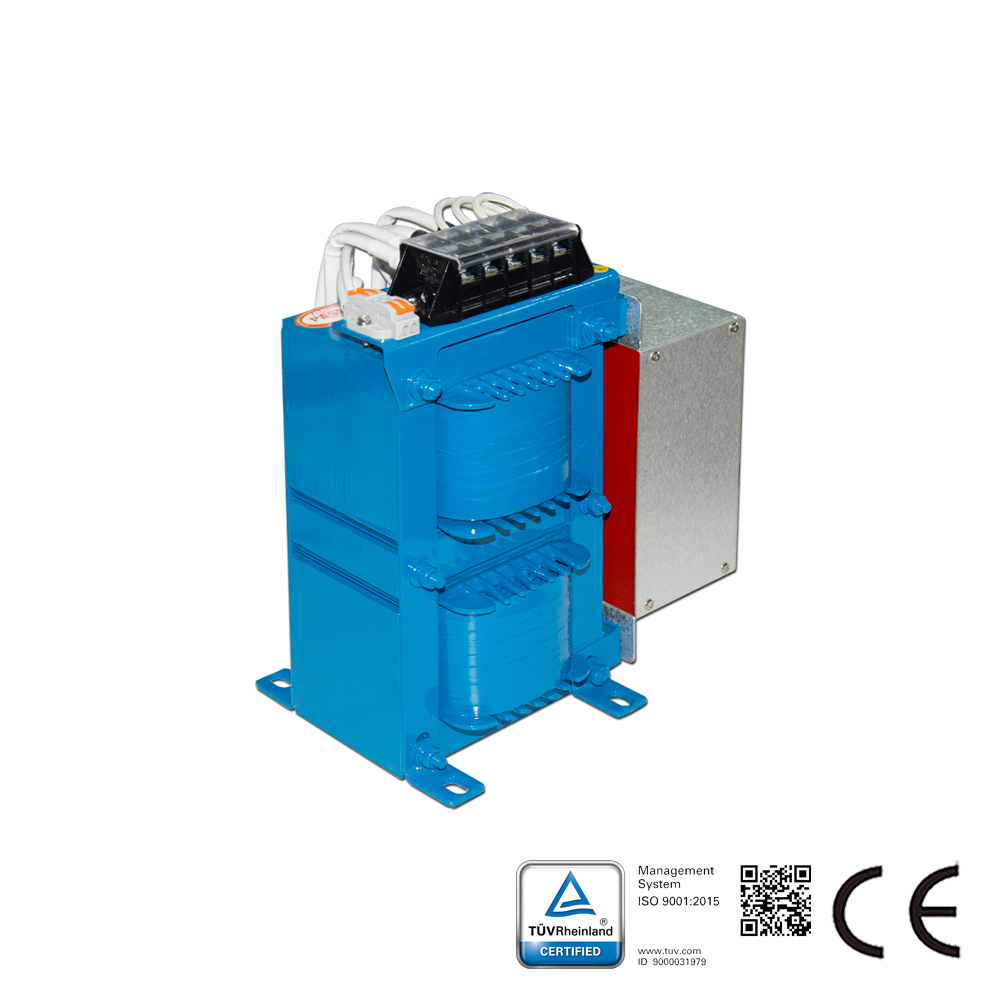

Breve descrição do filtro de onda senoidal:

O filtro de onda senoidal da Sike é usado em acionamentos de motores em muitos sistemas de transmissão (especialmente em conversores de frequência ou dispositivos de fonte de alimentação chaveada). Os filtros passivos são projetados para converter a tensão não senoidal gerada por conversores de frequência, etc., para formar uma forma de onda de tensão semelhante a uma onda senoidal. Principalmente usado em redes elétricas industriais de 380 a 480V. Como a queda de tensão deste filtro é muito menor do que o padrão atual do mercado, ele pode garantir uma tensão de entrada do motor muito alta. Pode reduzir o ruído e proteger motores relativamente sensíveis, permitindo o uso de cabos de motor muito longos, de até 2000 metros. Indústrias de aplicação típicas: metalurgia, carvão, petroquímica, tratamento de água, novas energias, etc. Geralmente, se a distância entre o inversor doméstico e a carga exceder 50 metros, um reator deve ser adicionado. Se houver um requisito para a forma de onda de saída do inversor, um filtro de onda senoidal deve ser adicionado; se a distância entre inversores importados exceder 100 metros, é necessário adicionar um filtro de onda senoidal. Esta distância refere-se ao comprimento da conexão. O custo de fabricação do filtro de onda senoidal é relativamente alto. Geralmente, se não houver requisito especial, é suficiente selecionar um filtro especial para o conversor de frequência ou um reator de saída.

Característica do filtro de onda senoidal:

Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes de alimentação chaveadas) são projetados para alterar a tensão de saída PWM do inversor e gerar uma tensão quase senoidal. A série passiva é destinada para uso em rede de 380V-480V. A Sikes oferece a você outra opção econômica além dos filtros Schaffner e MTE.

Características do filtro de onda senoidal:
Nível de tensão: tensão nominal monofásica de 220V, desvio permitido de ±10%
Taxa de distorção da forma de onda de tensão: THDv < 5% Frequência do motor: 0-120Hz Frequência de chaveamento: ≥ 3kHz Frequência de ressonância: inferior a 0,5 vez a frequência de chaveamento Queda de tensão: ≤ 10% (50Hz) na corrente nominal Comprimento do cabo do motor pode chegar a 2000 metros Eficiência: 98% a 99% Grau de proteção: IP00; Classe de isolamento: Classe H; Capacidade de sobrecarga: 1,5 vez a corrente nominal por um minuto, 1,2 vez por uma hora Tensão suportável: CC 2240V, 2 segundos (fase a fase) / CC 2720V, 2 segundos (fase ao invólucro) Rigidez dielétrica: CA 4000V/5mA/60S Dissipação de calor: resfriamento forçado a ar Forma de carga: carga típica de motor; transformador elevador padrão; outras cargas lineares Temperatura de operação: -10 a +50(°C); temperatura de armazenamento: -40 a +65(°C); umidade ambiente: 0 a 98(%) sem condensação; altitude: < 2000M Função do filtro de onda senoidal: 1. Prolongar a vida útil do motor; 2. Proteger o isolamento do motor; 3. Reduzir a corrente no rolamento do motor; 4. Aumentar a distância de transmissão; 5. Melhorar a confiabilidade do sistema; 6. Após a aplicação deste filtro, motores comuns podem substituir motores de frequência variável; 7. Boa supressão de interferência eletromagnética; 8. Como a saída do inversor contém harmônicos de alta frequência, isso aumenta as perdas no cabo de alimentação e no motor; ao mesmo tempo, dv/dt extremamente elevado causa interferência por radiação de vários MHz; se o motor necessitar de transmissão de longa distância (cabo do motor superior a 50 metros), a tensão terminal do motor é sobreposta devido à reflexão da onda viajante, danificando o isolamento do motor e podendo até causar a ruptura do cabo; 9. Para corrente harmônica, o componente harmônico pode ser reduzido alterando o método de modulação, mas não pode ser completamente eliminado. Para interferência de radiofrequência causada por dv/dt, pode-se instalar um filtro eletromagnético dv/dt, mas ele só é eficaz para um determinado comprimento de cabo, não sendo adequado para qualquer comprimento; 10. Uma forma eficaz de resolver os problemas acima é instalar um filtro de onda senoidal no lado de saída do inversor para filtrar a onda modulada SPWM em uma forma de onda de tensão semelhante a uma onda senoidal. O filtro de onda senoidal é composto por um reator de saída de alta frequência e um circuito RC, além de um reator de modo comum. Ele pode suprimir eficazmente as perdas de alta frequência e a interferência de radiofrequência dv/dt, estendendo o cabo entre o motor e o inversor para 500 metros, ou até 2 quilômetros.

Campos de aplicação do filtro senoidal:
Equipamentos de ventilação, transportadores, bombas, energia eólica
Equipamentos de aquecimento, ventilação e ar condicionado, compressores
Elevador, guindaste, energia eólica, UPS, EPS
Cabo do motor ao acionador relativamente longo
Acionador de motor conectando vários motores em paralelo
Aplicação de média tensão (implantado antes do transformador elevador)
