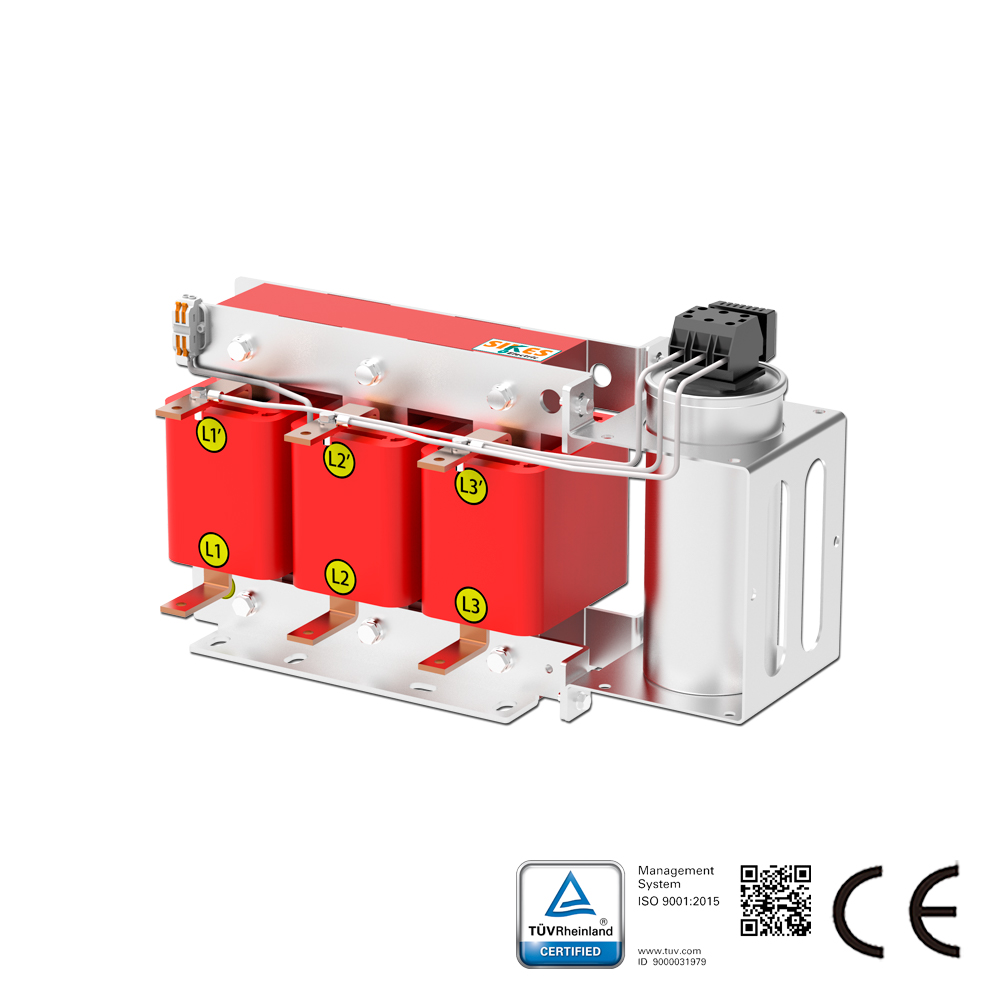

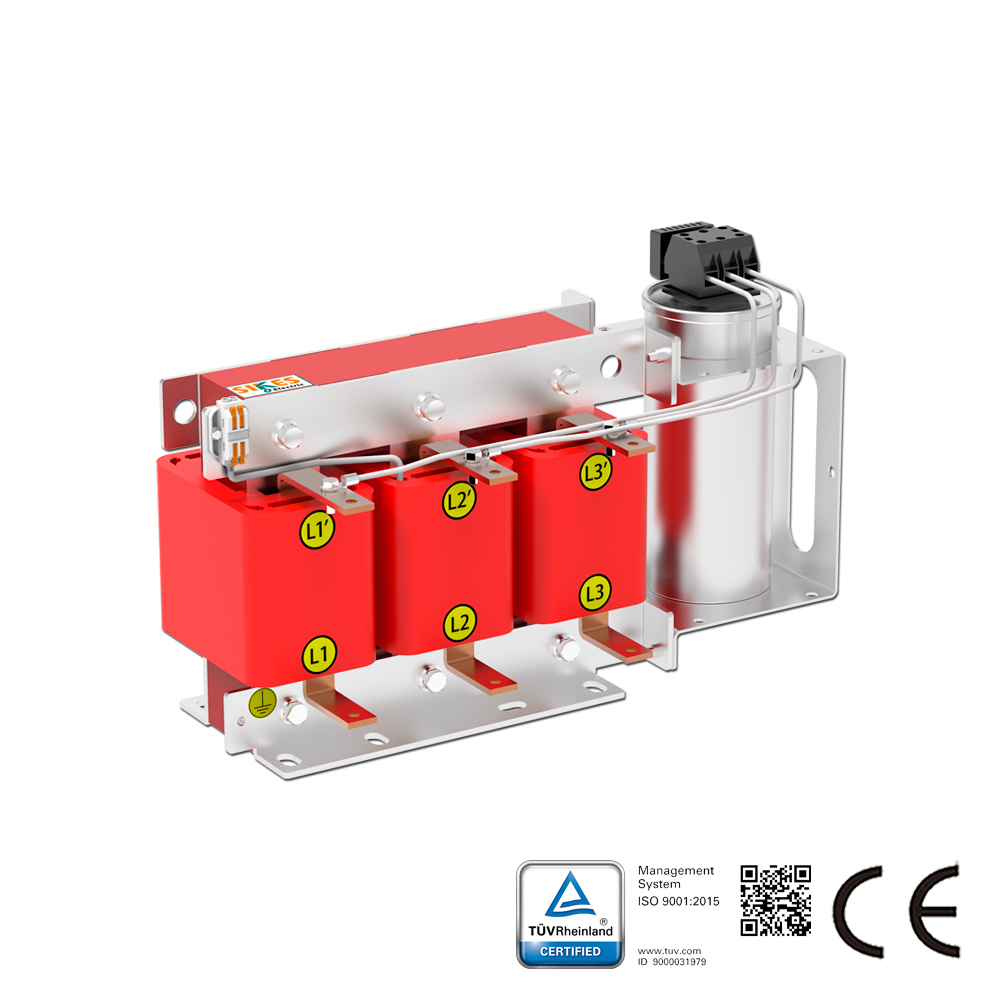

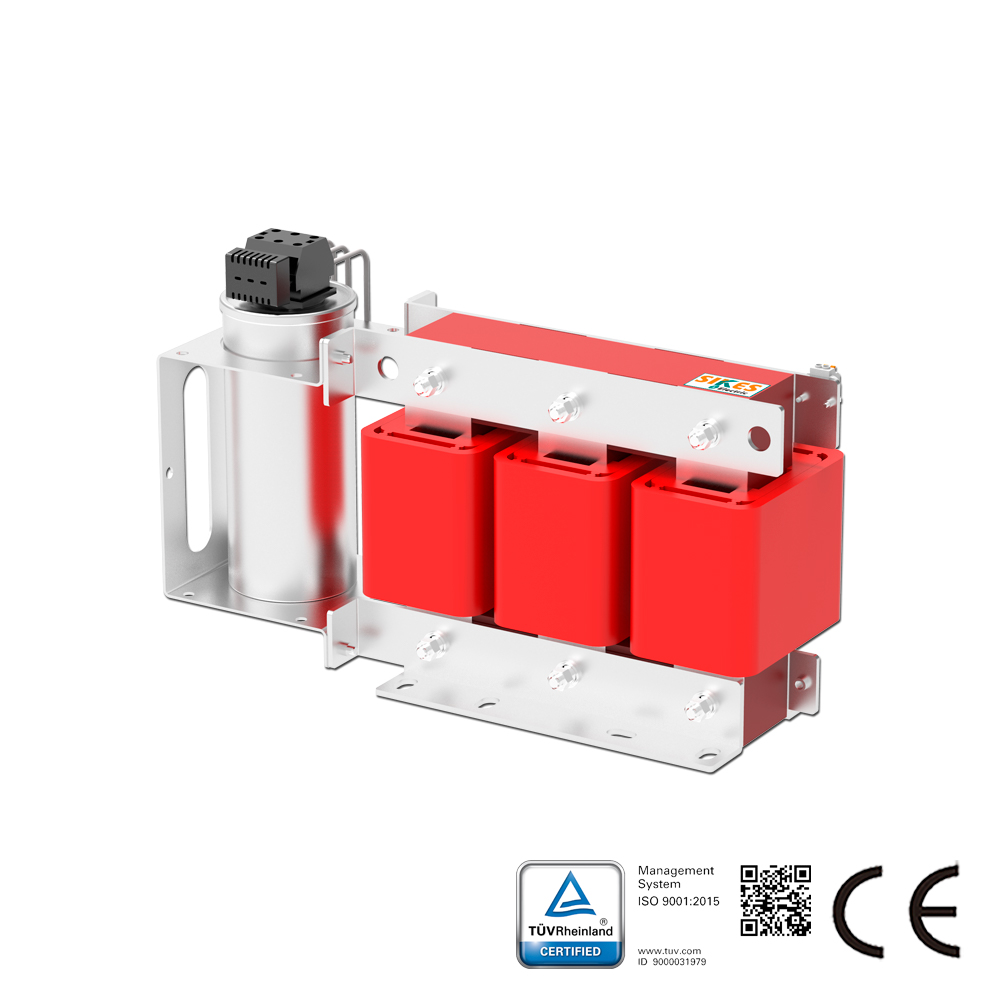

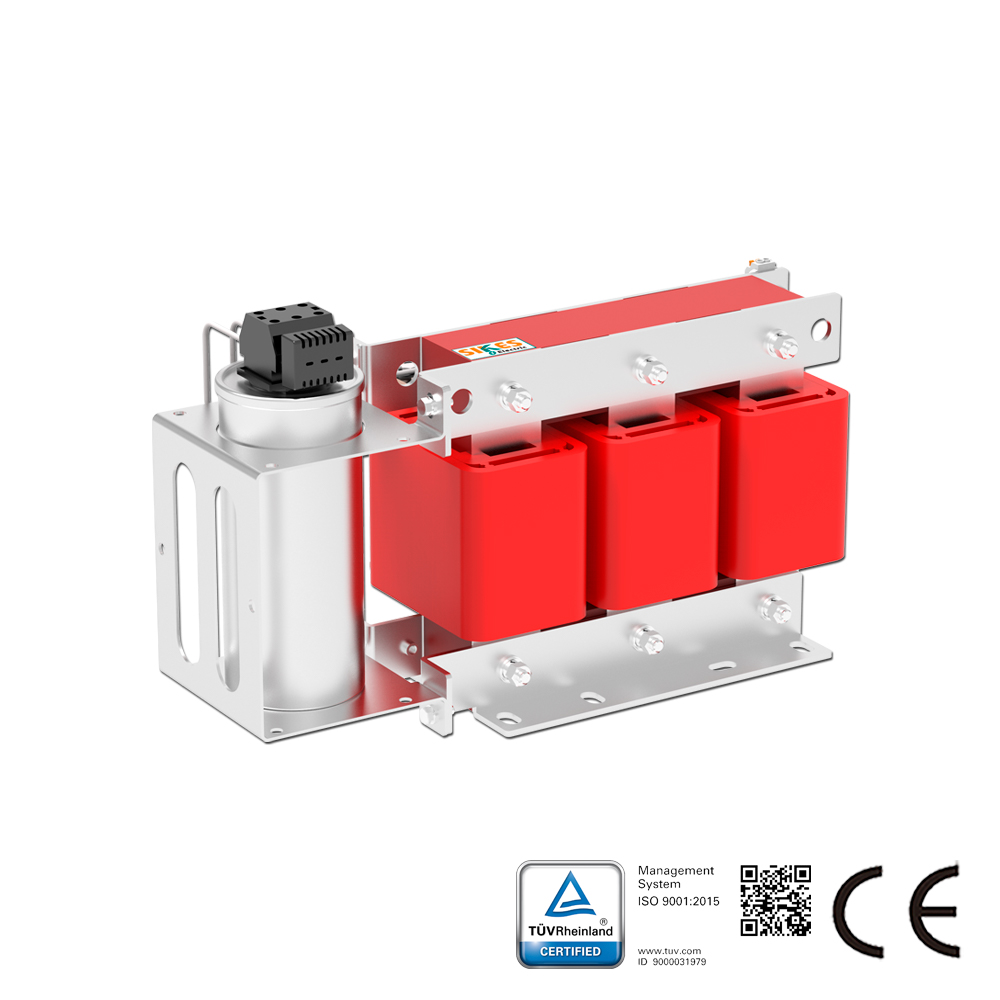

Filtro de onda senoidal, corrente nominal 75 A, 230 V

Modelo: SKS-SF-0075-2A/05-A0

Descrição do filtro de onda senoidal: Os filtros de onda senoidal da série SF convertem o sinal de saída PWM dos acionamentos de motor em uma onda senoidal suave com baixo residual; Reduzem o fenômeno de ressonância causado pela capacitância distribuída e indutância do cabo longo (mais de 50 metros); Eliminam a tensão excessiva do motor causada por alto dv/dt, Reduzem o ruído do motor pela aplicação do filtro; Prolongam a vida útil do motor; Protegem o isolamento do motor; Aumentam a distância de transmissão; Com a aplicação deste filtro, um motor normal pode substituir um motor de frequência variável. Características do filtro de onda senoidal: Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes de alimentação chaveadas) são ...

Consulta de Produto ou Solução

Chat ao Vivo

Compartilhar em:

Especificações

Faixa de corrente nominal (A)	75
Faixa de tensão nominal (V)	230
Fase	3 fases
Frequência de comutação	≥2 kHz

Detalhes do Produto

Descrição do filtro de onda senoidal:

Os filtros de onda senoidal da série SF convertem o sinal de saída PWM dos acionamentos de motor em uma onda senoidal suave com baixo residual;
Reduzem o fenômeno de ressonância causado pela capacitância distribuída e indutância do cabo longo (mais de 50 metros);
Eliminam a tensão excessiva do motor causada por alto dv/dt,
Reduzem o ruído do motor pela aplicação do filtro;
Prolongam a vida útil do motor;
Protegem o isolamento do motor;
Aumentam a distância de transmissão;
Com a aplicação deste filtro, um motor normal pode substituir um motor de frequência variável.

Características do filtro de onda senoidal:

Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes de alimentação chaveadas) são projetados para alterar a tensão de saída PWM do inversor e gerar uma tensão quase senoidal.

Características

Filtro de onda senoidal Dados técnicos:
Tensão nominal: 3*250±10%
Frequência do motor: 0-120 Hz;
Frequência de comutação: ≥ 4 kHz;
Tensão de ondulação residual: THDv < 5% Queda de tensão na corrente nominal: ≤ 10% (50 Hz); Comprimento do cabo do motor: até 2000 m; Modo de trabalho: contínuo para operação interna Potência nominal de entrada do acionamento do motor: de 3,7 kW a 630 kW; Eficiência: 98-99% à tensão e potência nominais Capacidade de sobrecarga: 150% 60 s, 120% 60 min Tensão de teste: 2240 VCC, 2 s (linha/linha); 2720 VCC, 2 s (linha/invólucro) Rigidez dielétrica: CA 4000 V / 5 mA / 60 s Resistência de isolamento: condutor-bobinagem, ≥ 100 MΩ (CC 1000 V); Categoria climática (IEC 60068-1): 25/100/21 Proteção: IP30 (IP40/IP54 sob consulta), interno: IP20 Arrefecimento: ar forçado interno Tipo de carga: carga de motor típica; transformador elevador padrão; outra carga linear; Filtro de onda senoidal Normas técnicas: Capacitores: CEI EN 60831-1/2, IEC 831-1/2 Equipamentos: CEI EN 60439-1, IEC 439-1, IEC 60939

Aplicações

Aplicações de filtros de onda senoidal:
Ventiladores, transportadores, bombas
Instalações HVAC, compressores
Elevadores, guindastes, energia eólica, UPS, EPS
Acionamentos de motor com cabo longo
Acionamentos de motor com múltiplos motores em paralelo
Aplicações de média tensão (instalados antes do transformador elevador)
