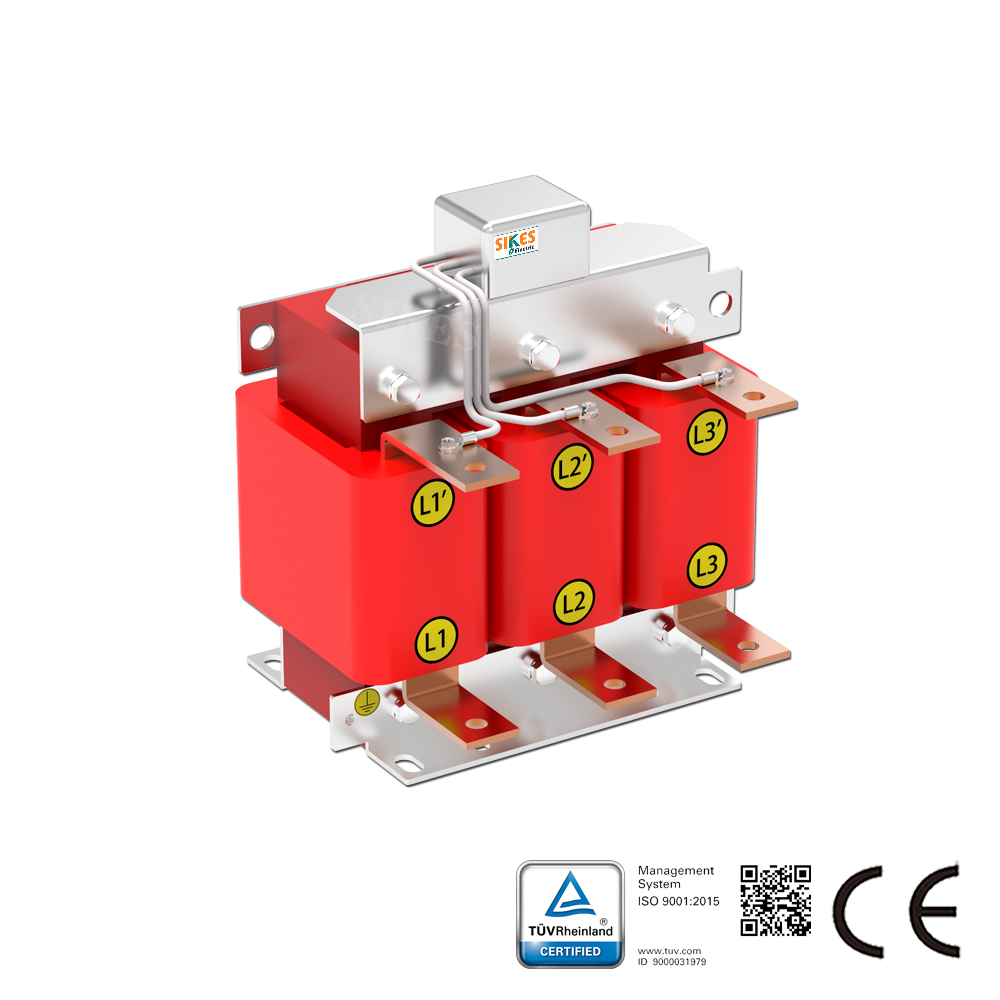

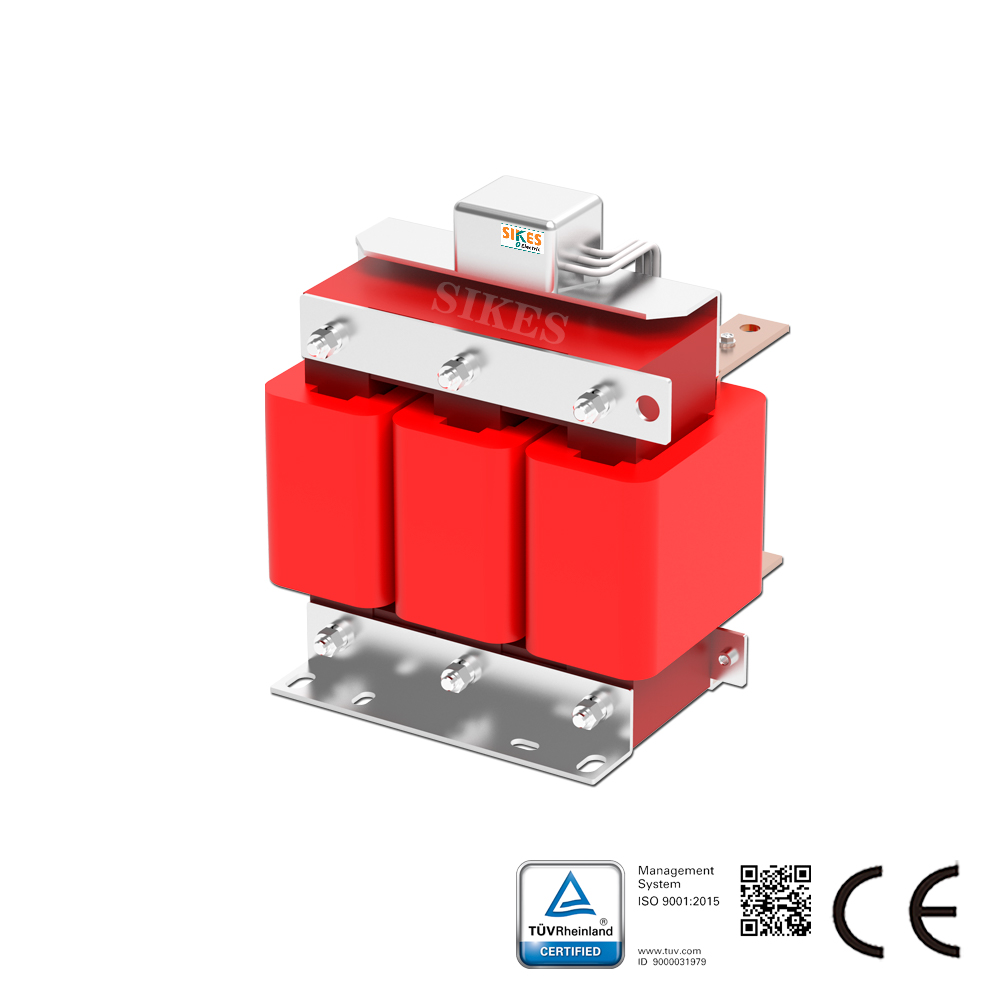

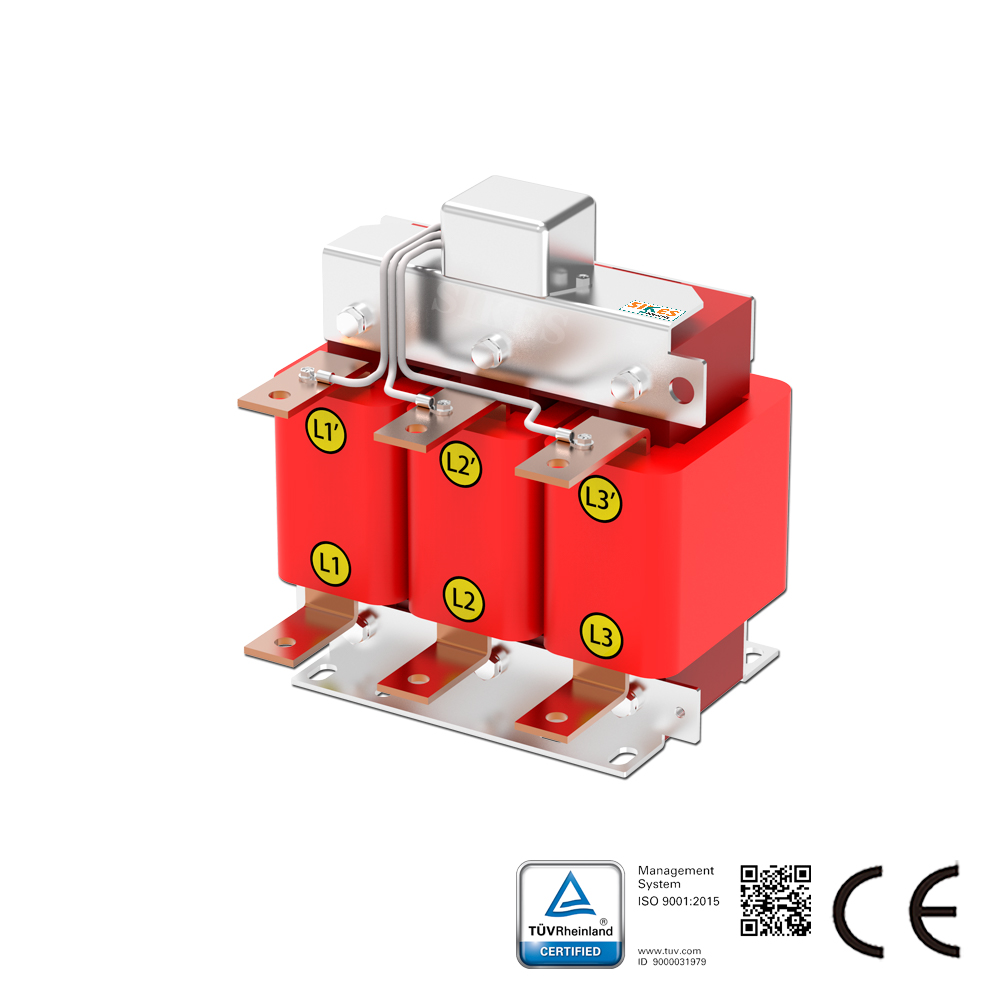

Descrição dos filtros Dv/dt

Os filtros SIKES DV/DT reduzem o estresse de isolamento dos motores ao diminuir o valor dU/dt da tensão de saída do inversor de frequência. Podem ser utilizados com comprimentos de cabo de até 100 a 300 m, dependendo do modelo.
Além disso, as unidades são projetadas para frequência máxima de comutação de 200 kHz. Os filtros geram menos calor com frequências de comutação menores. O motor não se destina ao uso com um inversor de frequência em aplicações de retrofit.
O filtro Du/Dt é uma alternativa econômica ao filtro de onda senoidal.

Os filtros dv/dt podem apoiar nossos clientes:
1. reduzindo efetivamente a tensão dt/dv nas extremidades do servomotor do inversor;
2. prevenindo o envelhecimento precoce e a ruptura do cabo de transmissão e da bobina do servomotor;
3. prolongando a vida útil dos servomotores e o período de operação, melhorando a confiabilidade do servo;
4. reduzindo a interferência em equipamentos e circuitos próximos;
5. reduzindo a corrente de fuga de aterramento do motor;
6. reduzindo a interferência quando o contator entre os filtros e os motores é ligado;
7. reduzindo efetivamente a tensão de pulso de pico nas extremidades do servomotor;
8. atendendo aos requisitos de saída das normas IEC 60034-17, 60034-25.

Dados técnicos do filtro DV/DT:
Faixa de tensão nominal: 3*380±10%
DV/DT: ≤1000V/μS
Proteção: IP00
Capacidade de sobrecarga: 150% 60S, 120% 60min
Classe de isolamento: H
Rigidez dielétrica: CA4000V/5mA/60s
Resistência de isolamento: núcleo-enrolamento, ≥100MΩ (CC1000V);
Resfriamento: AN

Filtro de onda senoidal – Aplicações:
Ventiladores, transportadores, bombas
Instalações de HVAC, compressores
Elevadores, guindastes, energia eólica, UPS, EPS
Acionamento de motor com cabo longo
Acionamento de motor com múltiplos motores em paralelo
Aplicações de média tensão (instalado à frente do transformador elevador)
