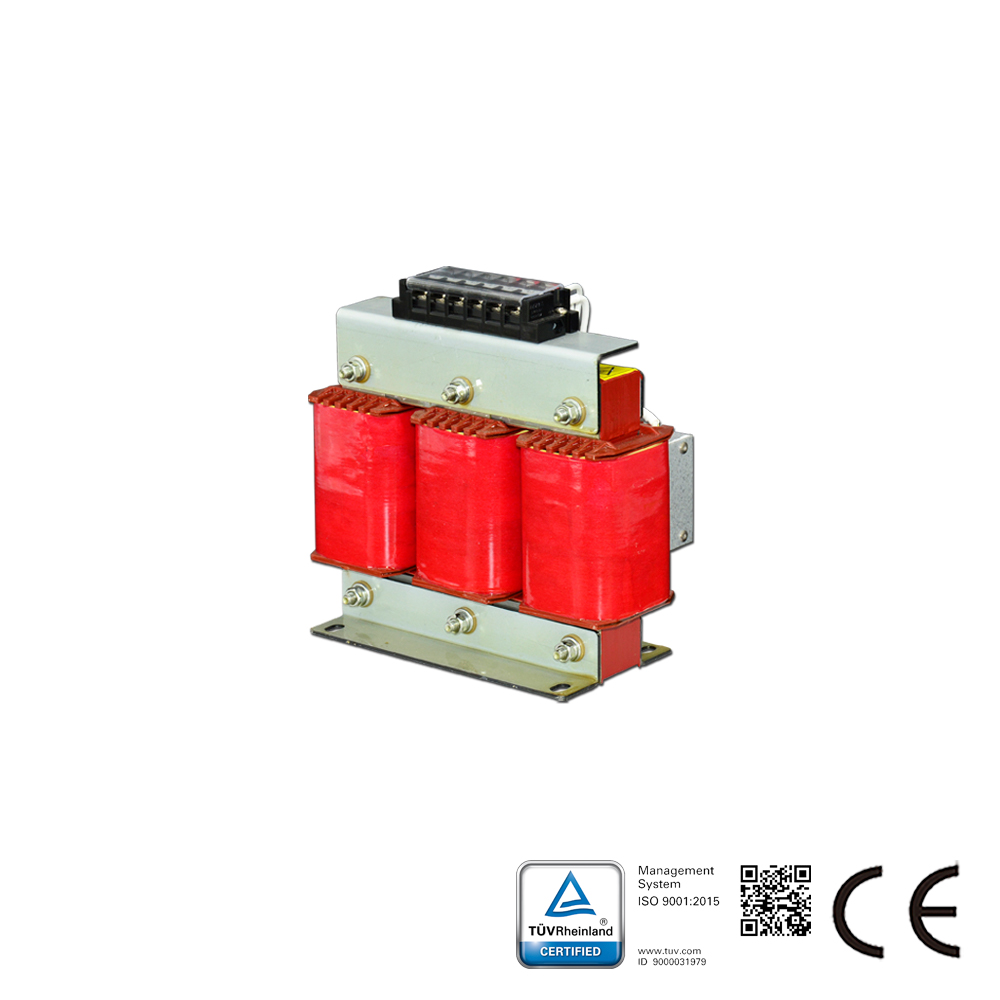

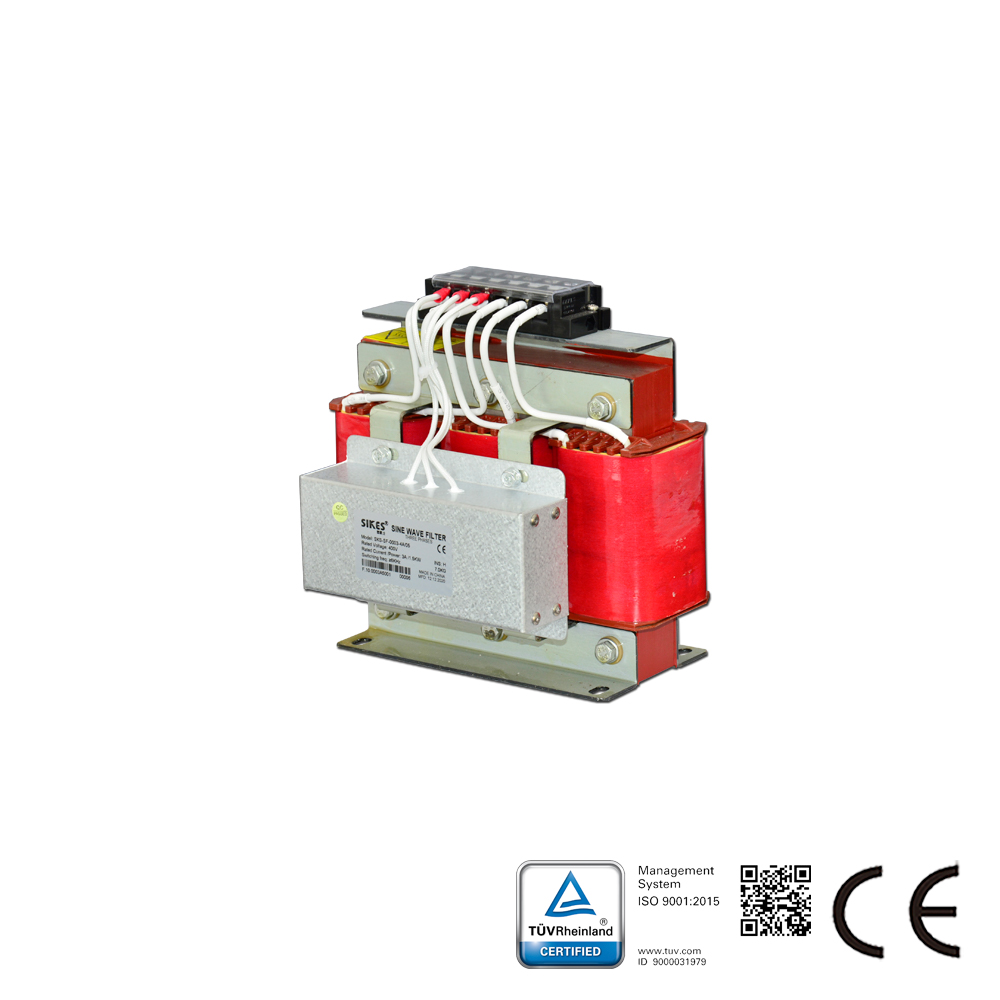

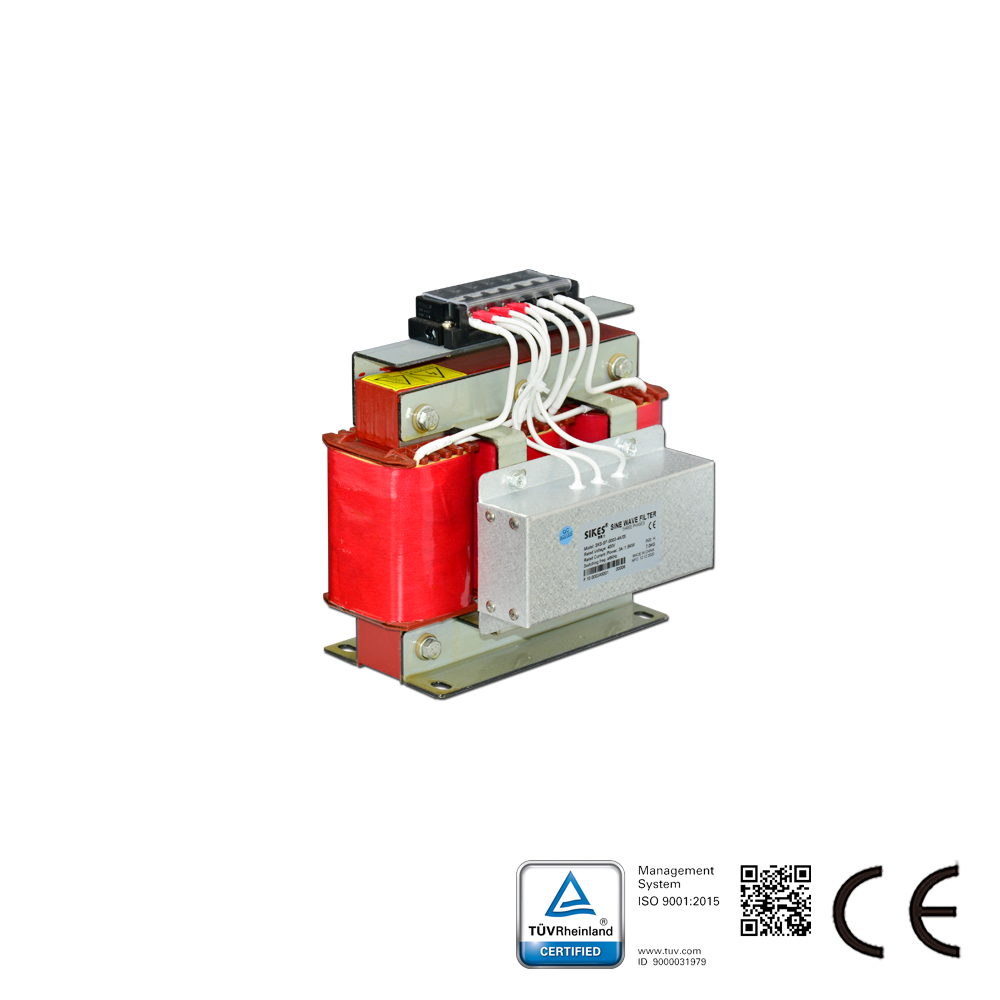

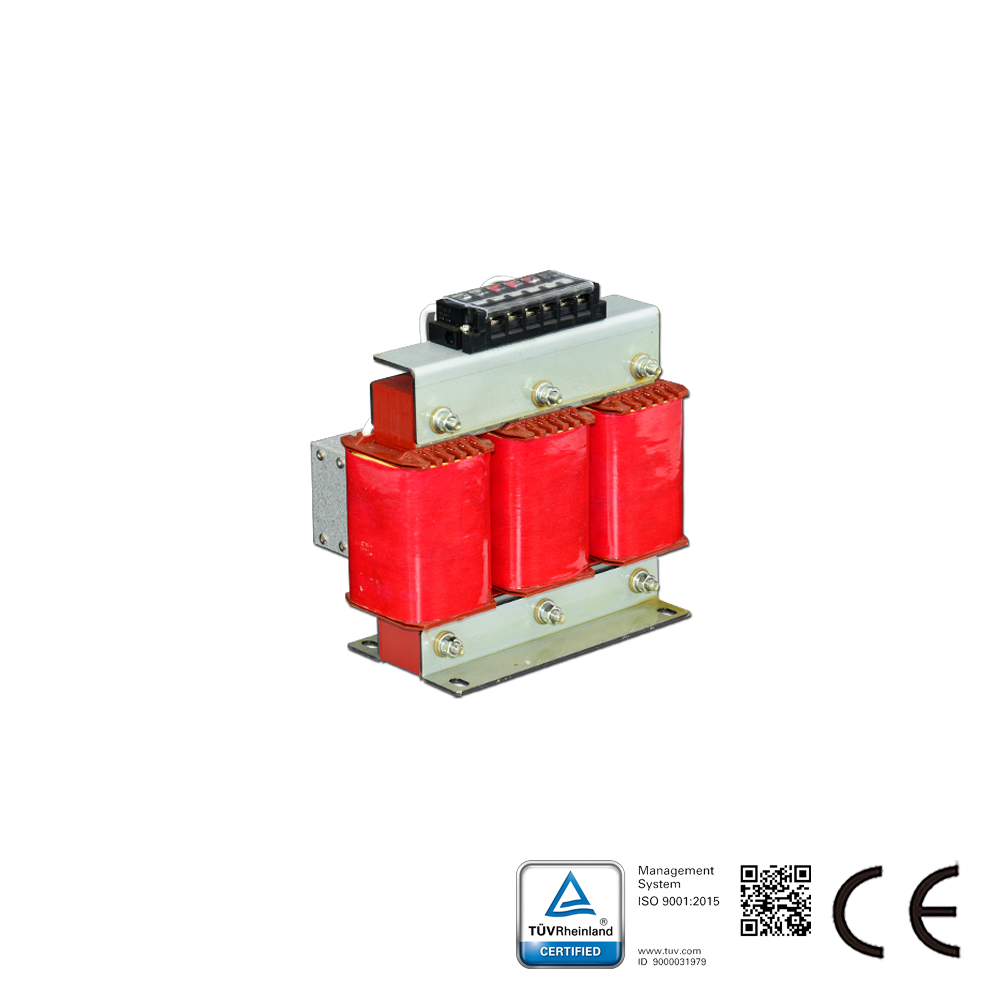

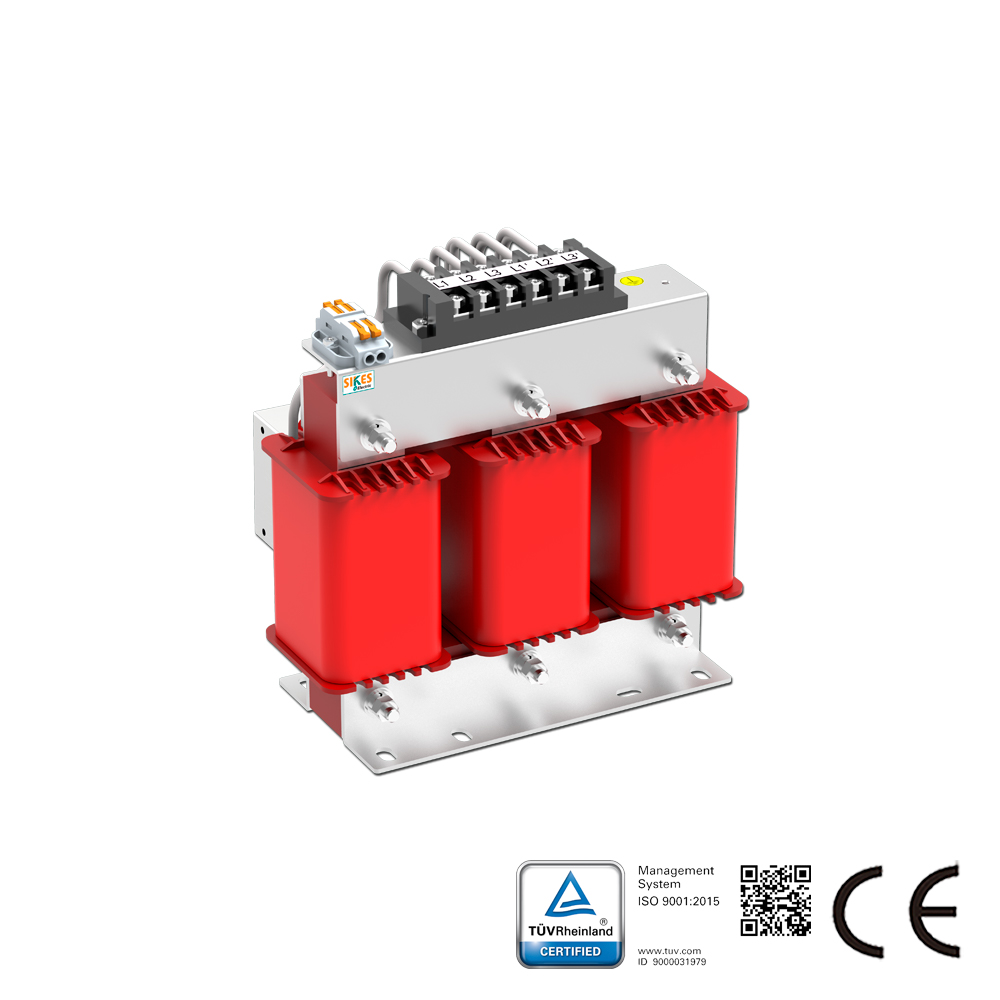

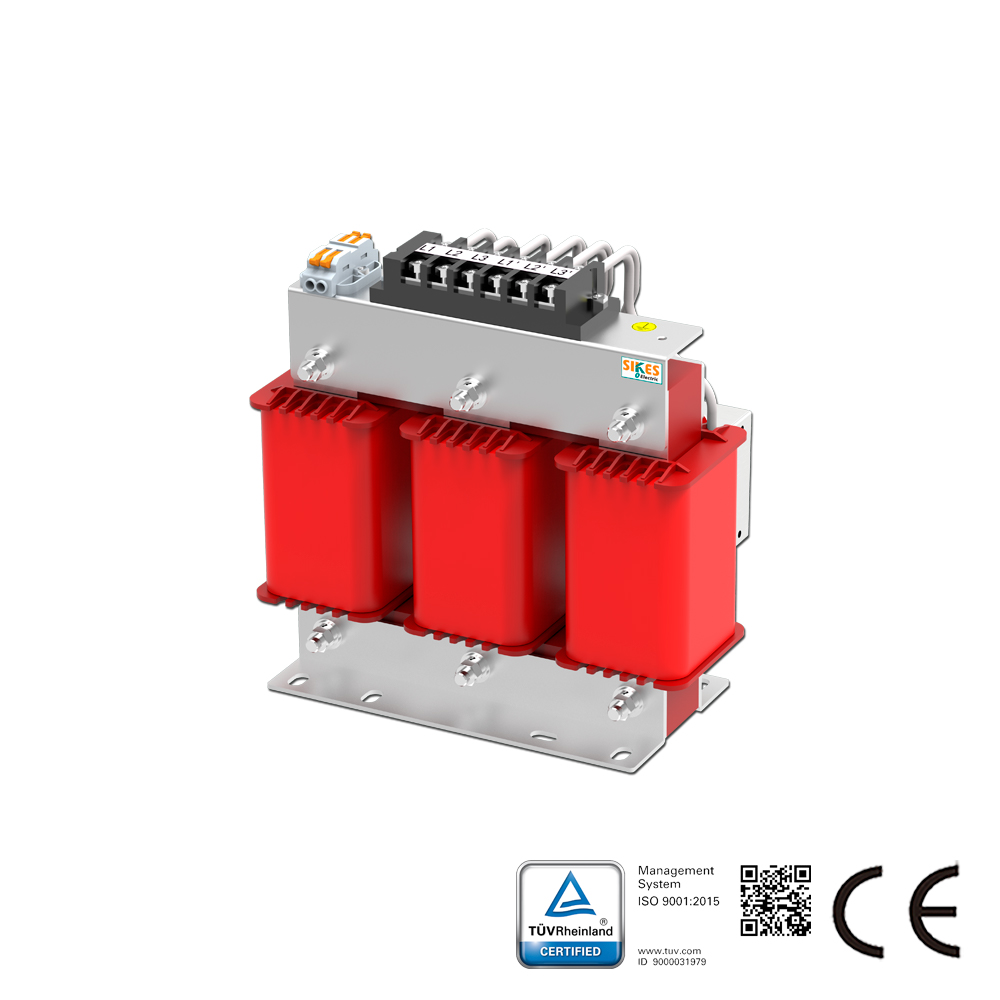

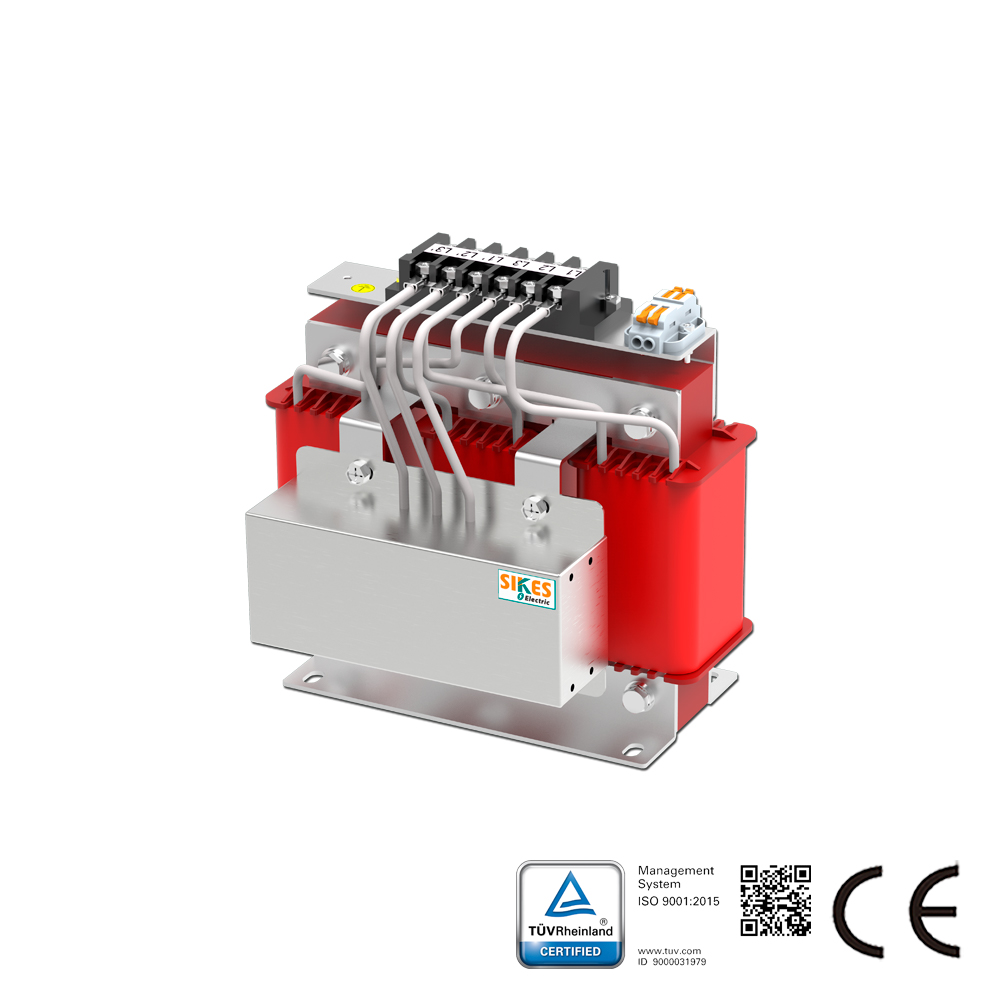

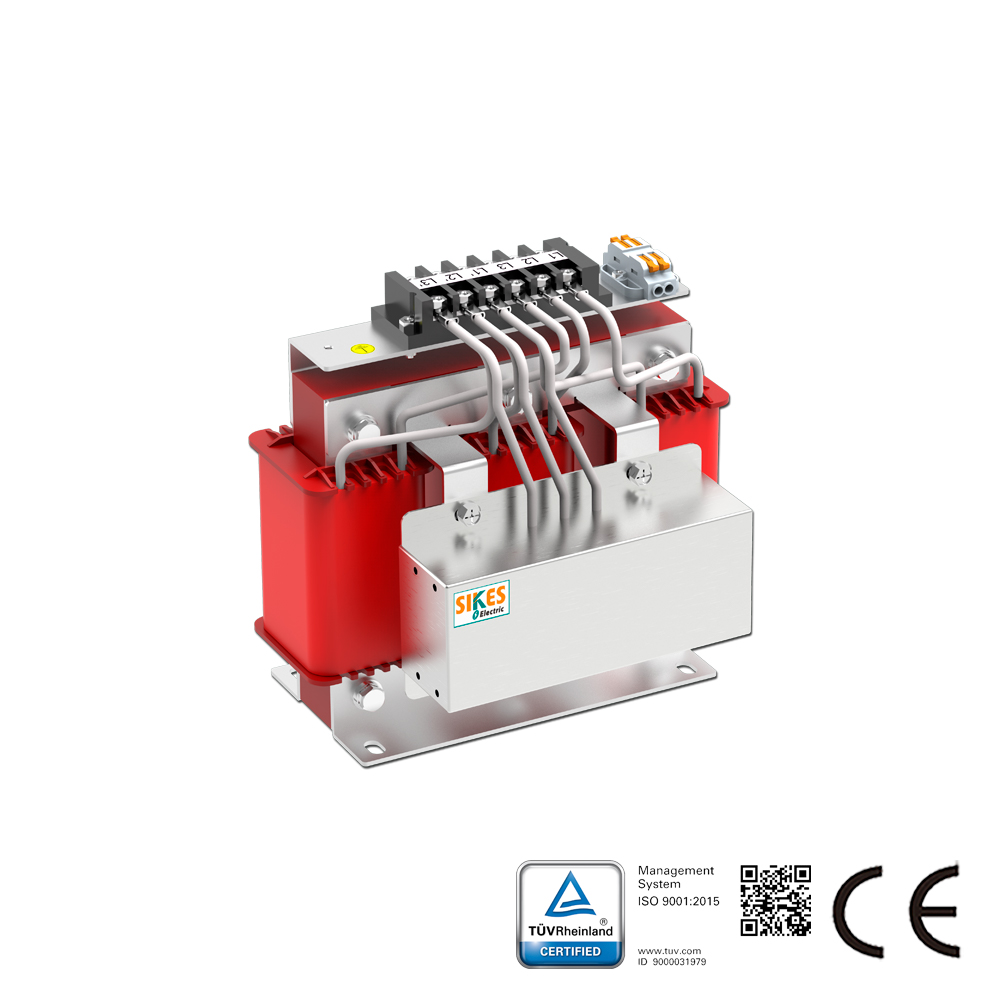

Filtro de onda senoidal Corrente nominal 3A, design de estrutura aberta

Modelo: SKS-SF-0003-4A/05

Descrição do filtro de onda senoidal: Os filtros de onda senoidal da série SWF convertem o sinal de saída PWM dos acionamentos de motor em uma onda senoidal suave com baixo residual; Reduzem o fenômeno de ressonância causado pela capacitância distribuída e indutância do cabo longo (mais de 50 metros); Eliminam a tensão excessiva do motor causada por alto dv/dt, Reduzem o ruído do motor pela aplicação do filtro; Prolongam a vida útil do motor; Protegem o isolamento do motor; Aumentam a distância de transmissão; Com a aplicação deste filtro, um motor normal pode substituir um motor de frequência variável. Características do filtro de onda senoidal: Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes de alimentação chaveadas) são...

Consulta de Produto ou Solução

Chat ao Vivo

Compartilhar em:

Especificações

AC/DC	CA
Conexão	Terminal
Classe IP	IP00
Faixa de corrente nominal (A)	3
Faixa de tensão nominal (V)	400
Fase	Trifásico
Faixa de potência (kW)	1.5
Frequência de comutação	≥6 kHz
THDv	<5%
Tipo de óptica	Passiva

Detalhes do Produto

Descrição do filtro de onda senoidal:

Os filtros de onda senoidal da série SWF convertem o sinal de saída PWM dos acionamentos de motor em uma onda senoidal suave com baixo residual;
Reduzem o fenômeno de ressonância causado pela capacitância distribuída e indutância do cabo longo (mais de 50 metros);
Eliminam a tensão excessiva do motor causada por alto dv/dt,
Reduzem o ruído do motor pela aplicação do filtro;
Prolongam a vida útil do motor;
Protegem o isolamento do motor;
Aumentam a distância de transmissão;
Com a aplicação deste filtro, um motor normal pode substituir um motor de frequência variável.

Características do filtro de onda senoidal:

Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes de alimentação chaveadas) são projetados para alterar a tensão de saída PWM do inversor e gerar uma tensão quase senoidal.

Características

Dados Técnicos do Filtro de Onda Senoidal:
Faixa de tensão nominal: 3*380 a 500VCA ±10%
Frequência do motor: 0-120Hz;
Frequência de chaveamento: 2,0kHz – 16kHz;
Tensão residual de ondulação: THDv < 5% Queda de tensão na corrente nominal: ≤10% (50Hz); Comprimento do cabo do motor: até 2000m; Modo de operação: contínuo para operação interna Potência nominal de entrada do acionamento do motor: 3,7kW a 630kW; Eficiência: 98 a 99% na tensão e potência nominais da linha Capacidade de sobrecarga: 150% 60s, 120% 60min Tensão de teste: 2240VCC, 2s (fase/fase) 2720VCC, 2s (fases/carcaça) Rigidez dielétrica: CA4000V/5mA/60s Resistência de isolamento: núcleo-enrolamento, ≥100MΩ (CC1000V); Categoria climática (IEC60068-1): 25/100/21 Proteção: IP30 (IP40/IP54 sob consulta), interno: IP20 Refrigeração: ar forçado interno Tipo de carga: carga típica de motor; transformador elevador padrão; outra carga linear; Normas Técnicas do Filtro de Onda Senoidal: Capacitores: CEI EN 60831-1/2, IEC 831-1/2 Equipamento: CEI EN60439-1, IEC 439-1, IEC 60939

Aplicações

Aplicações de filtros de onda senoidal:
Ventiladores, transportadores, bombas
Instalações HVAC, compressores
Elevadores, guindastes, energia eólica, UPS, EPS
Acionamentos de motor com cabo longo
Acionamentos de motor com múltiplos motores em paralelo
Aplicações de média tensão (instalados antes do transformador elevador)
