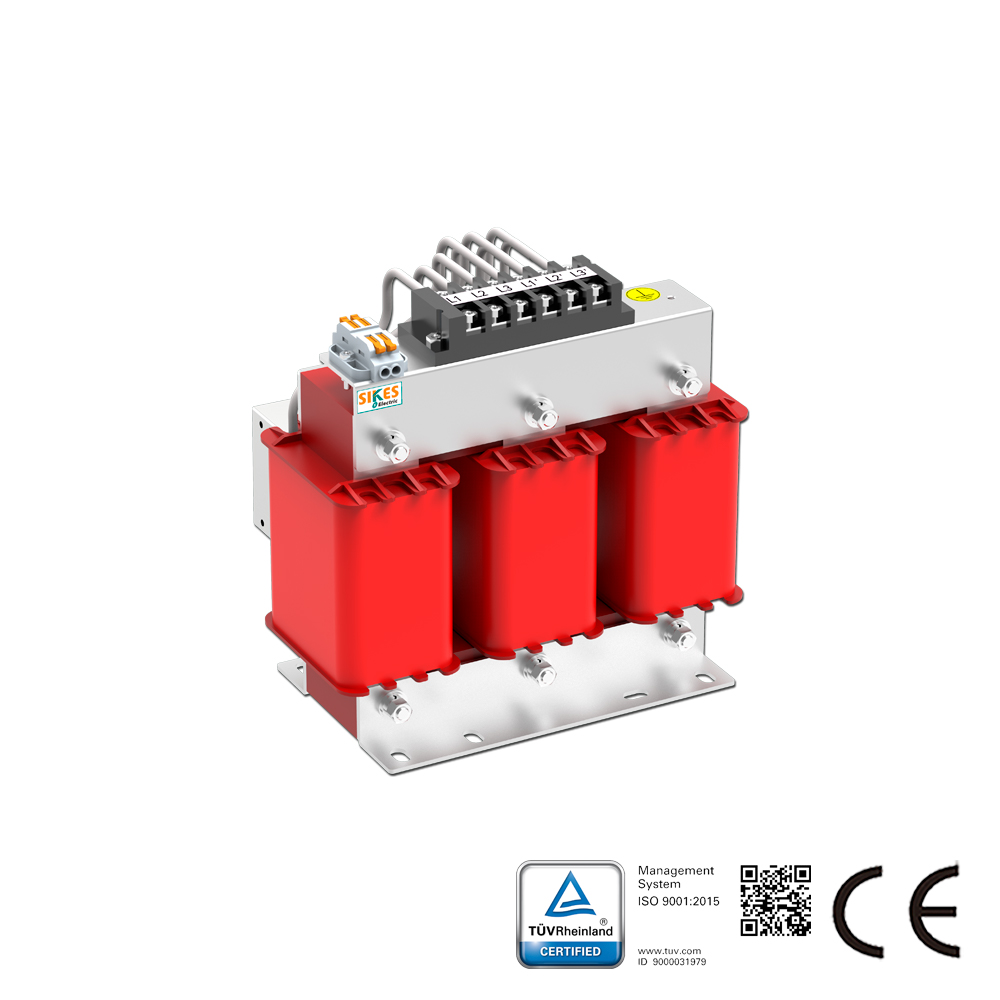

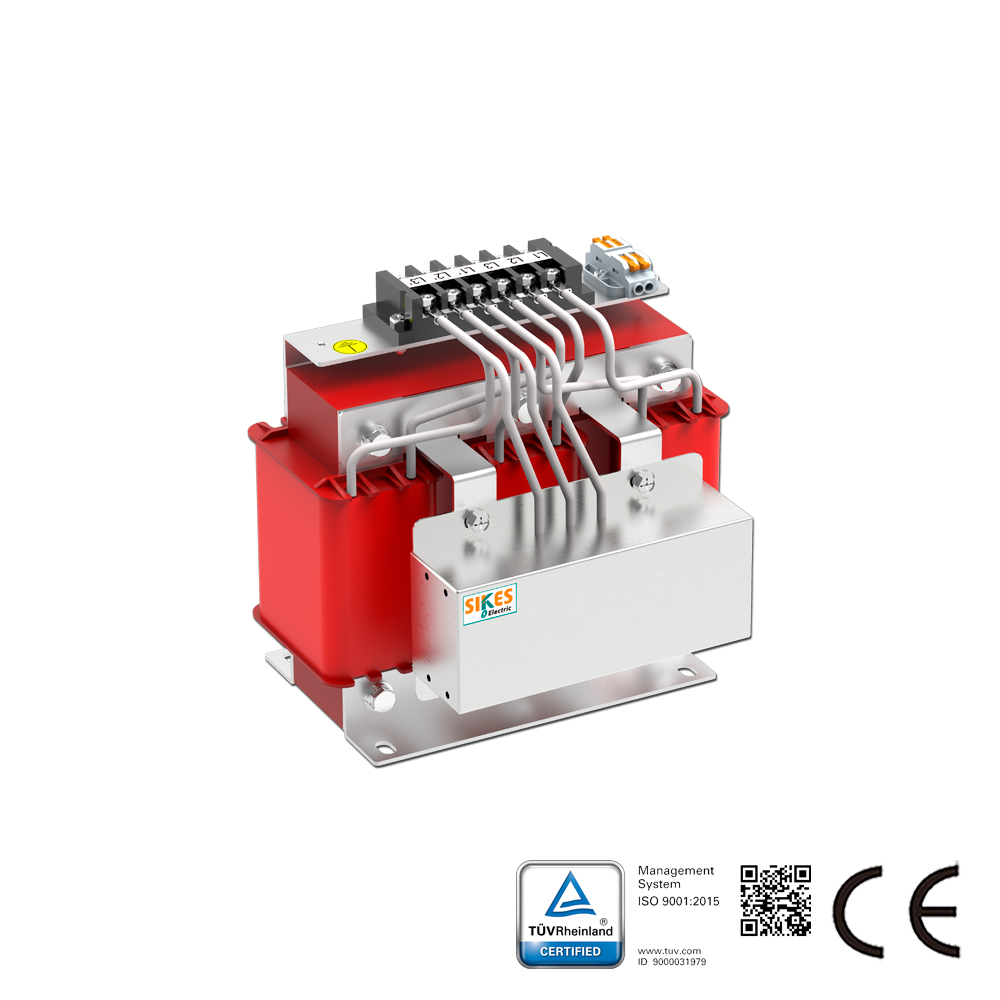

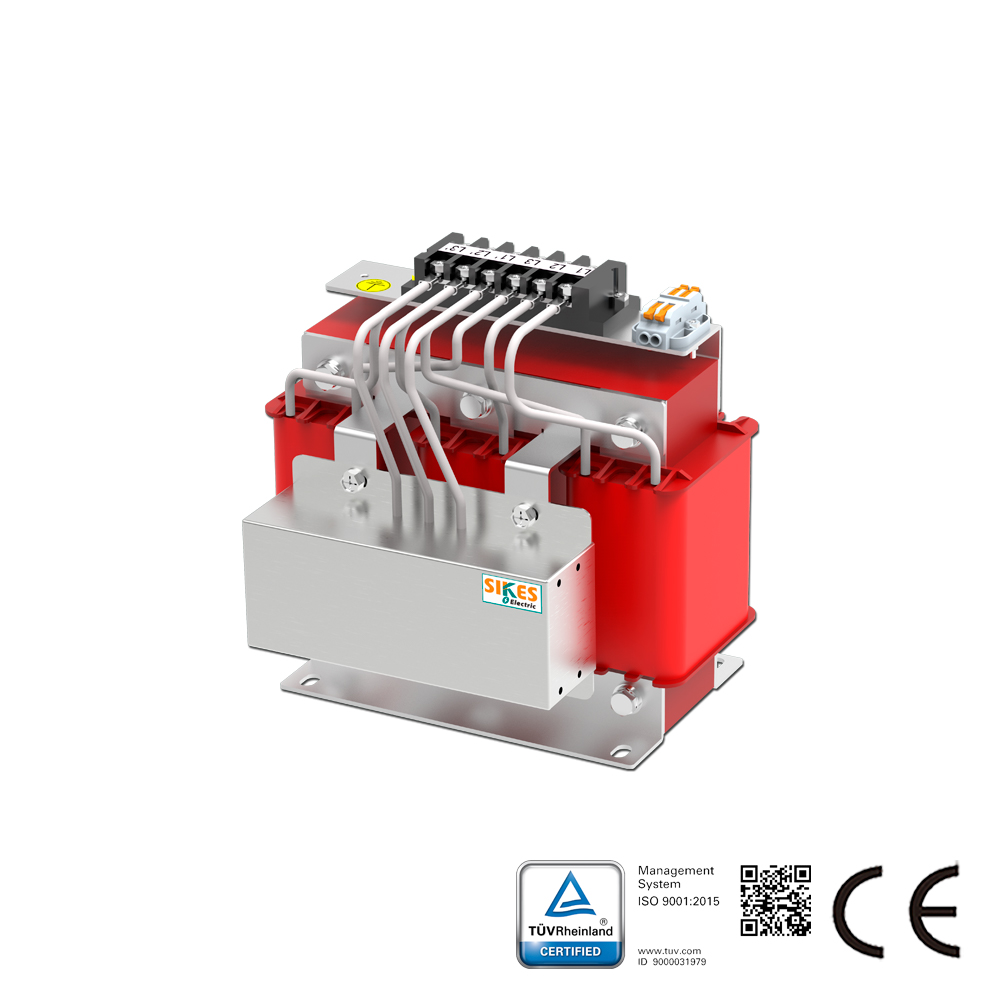

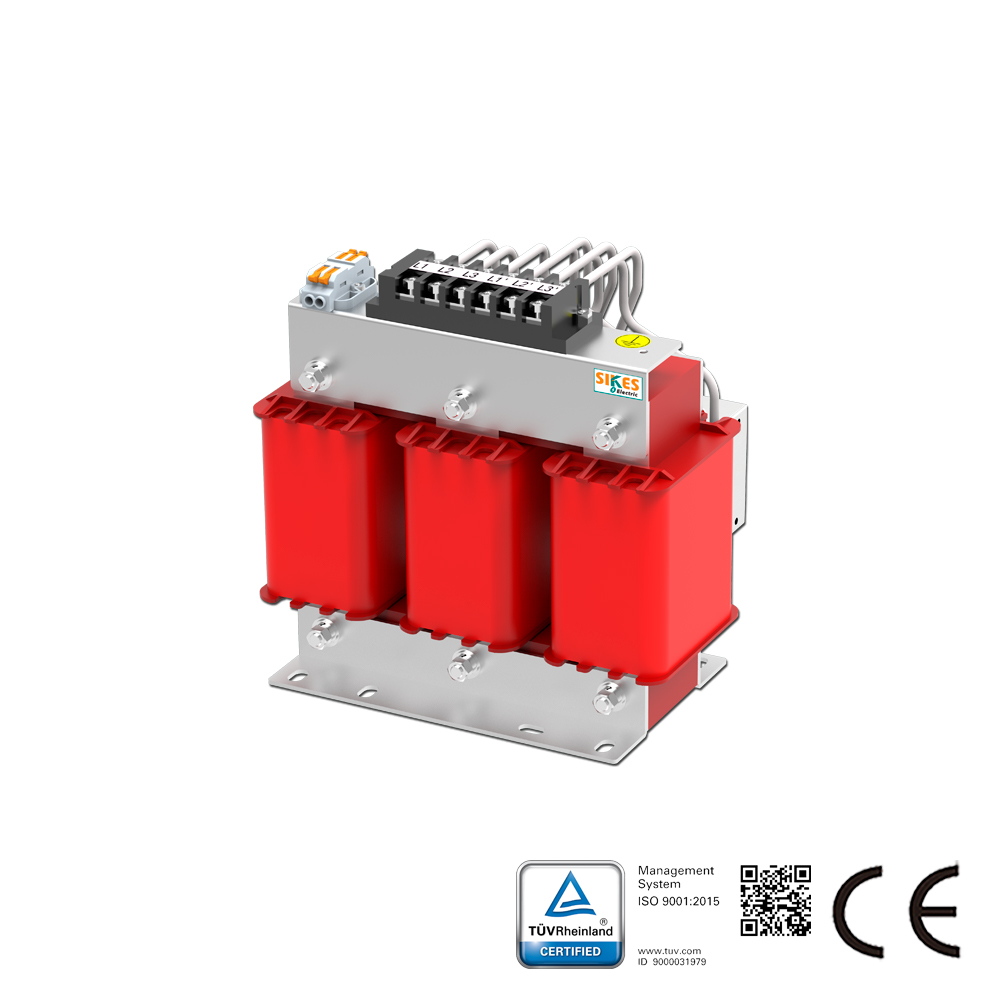

Filtro de onda senoidal, corrente nominal 6A 2,2kW, novo design

Modelo: SKS-SF-0006-4A/05

Descrição do filtro de onda senoidal: Os filtros de onda senoidal da série SWF convertem o sinal de saída PWM dos acionamentos de motor em uma onda senoidal suave com baixo residual; Reduzem o fenômeno de ressonância causado pela capacitância distribuída e indutância do cabo longo (mais de 50 metros); Eliminam a tensão excessiva do motor causada por alto dv/dt, Reduzem o ruído do motor pela aplicação do filtro; Prolongam a vida útil do motor; Protegem o isolamento do motor; Aumentam a distância de transmissão; Com a aplicação deste filtro, um motor normal pode substituir um motor de frequência variável. Características do filtro de onda senoidal: Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes de alimentação chaveadas) são...

Consulta de Produto ou Solução

Chat ao Vivo

Compartilhar em:

Especificações

Faixa de corrente nominal (A)	6
Faixa de tensão nominal (V)	400
Fase	3 fases
Faixa de potência (kW)	2,2
Frequência de comutação	≥6 kHz

Detalhes do Produto

Descrição do filtro de onda senoidal:

Os filtros de onda senoidal da série SWF convertem o sinal de saída PWM dos acionamentos de motor em uma onda senoidal suave com baixo residual;
Reduzem o fenômeno de ressonância causado pela capacitância distribuída e indutância do cabo longo (mais de 50 metros);
Eliminam a tensão excessiva do motor causada por alto dv/dt,
Reduzem o ruído do motor pela aplicação do filtro;
Prolongam a vida útil do motor;
Protegem o isolamento do motor;
Aumentam a distância de transmissão;
Com a aplicação deste filtro, um motor normal pode substituir um motor de frequência variável.

Características do filtro de onda senoidal:

Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes de alimentação chaveadas) são projetados para alterar a tensão de saída PWM do inversor e gerar uma tensão quase senoidal.

Características

Dados Técnicos do Filtro de Onda Senoidal:
Faixa de tensão nominal: 3*380 a 500 VCA ±10%
Frequência do motor: 0-120 Hz;
Frequência de chaveamento: ≥ 4 kHz;
Tensão de ondulação residual: THDv < 5% Queda de tensão na corrente nominal: ≤ 10% (50 Hz); Comprimento do cabo do motor: até 2000 m; Modo de operação: contínuo para operação em ambiente interno Potência nominal de entrada do acionamento do motor: 3,7 kW a 630 kW; Eficiência: 98 a 99% sob tensão e potência nominais da linha Capacidade de sobrecarga: 150% por 60 s, 120% por 60 min Tensão de ensaio: 2240 VCC, 2 s (fase/fase); 2720 VCC, 2 s (fases/carcaça) Rigidez dielétrica: CA 4000 V / 5 mA / 60 s Resistência de isolamento: enrolamento do núcleo, ≥ 100 MΩ (CC 1000 V); Categoria climática (IEC 60068-1): 25/100/21 Proteção: IP30 (IP40/IP54 sob consulta); interno: IP20 Resfriamento: ar forçado interno Tipo de carga: carga típica de motor; transformador elevador padrão; outras cargas lineares; Normas Técnicas do Filtro de Onda Senoidal Capacitores: CEI EN 60831-1/2, IEC 831-1/2 Equipamento: CEI EN 60439-1, IEC 439-1, IEC 60939

Aplicações

Aplicações de filtros de onda senoidal:
Ventiladores, transportadores, bombas
Instalações HVAC, compressores
Elevadores, guindastes, energia eólica, UPS, EPS
Acionamentos de motor com cabo longo
Acionamentos de motor com múltiplos motores em paralelo
Aplicações de média tensão (instalados antes do transformador elevador)
